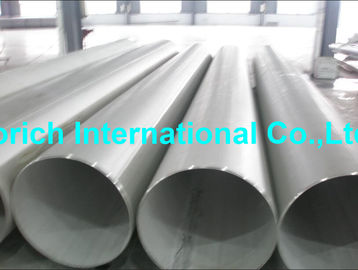

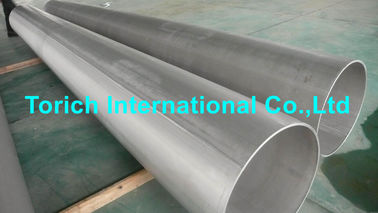

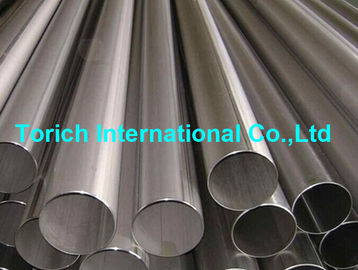

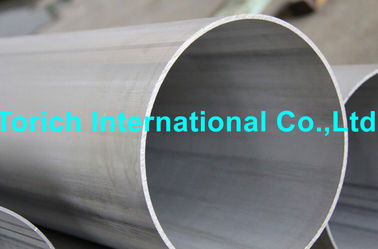

압력은 자동 아크 용접을 가진 EN10217-7 스테인리스 관을 작정합니다

제품 설명

압력은 자동 아크 용접을 가진 EN10217-7 스테인리스 관을 작정합니다



EN10217-7는 압력을 위한 강철 관을 작정합니다 용접했습니다 - 기술적인 납품 상태 -

부 7:   스테인리스 관



제조:

관은 EN10028-1에 따라 뜨거운 냉각 압연한 판, 장 또는 지구에서 제조 입니다,

인접의 맞은편에 융해에 의해 용접된 경도로 아크 또는 레이저는 예리하게 합니다



제조공정

- 자동 아크 용접

- 레이저 용접



오스테나이트계 강철의 화학 성분:

강철 급료		C 최대	Si 최대	Mn 최대	P 최대	S 최대	N	크롬	Cu	Mo	Ni	다른 사람
강철 이름	강철 수
X2CrNi18-9	1.4307	0.030	1.00	2.00	0.045	0.015	≤0.10	17.5-19.5	-	-	8.0to15.0	-
X2CrNi19-11	1.4306	0.030	1.00	2.00	0.045	0.015	≤0.10	18.0-20.0	-	-	10.0to12.0	-
X2CrNiN18-10	1.4311	0.030	1.00	2.00	0.045	0.015	0.12-0.22	17.5-19.5	-	-	8.5to11.5	-
X5CrNi18-10	1.4301	0.070	1.00	2.00	0.045	0.015	≤0.10	17.5-19.5	-	-	8.0to10.5	-
X6CrNiTi18-10	1.4541	0.080	1.00	2.00	0.045	0.015	-	17.0-19.5	-	-	9.0to12.0	Ti5xCto0.70
X6CrNiNb18-10	1.4550	0.080	1.00	2.00	0.045	0.015	-	17.0-19.5	-	-	9.0to12.0	Nb10xCto1.00
X2CrNiMo17-12-2	1.4404	0.030	1.00	2.00	0.045	0.015	≤0.10	16.5-18.5	-	2.00to2.50	10.0to13.0	-
X5CrNiMo17-12-2	1.4401	0.070	1.00	2.00	0.045	0.015	≤0.10	16.5-18.5	-	2.00to2.50	10.0to13.0	-
X6CrNiMoTi17-12-2	1.4571	0.080	1.00	2.00	0.045	0.015	-	16.5-18.5	-	2.00to2.50	10.5to13.5	Ti5xCto0.70
X2CrNiMo17-12-3	1.4432	0.030	1.00	2.00	0.045	0.015	≤0.10	16.5-18.5	-	2.50to3.0	10.5to13.0
X2CrNiMoN17-13-3	1.4429	0.030	1.00	2.00	0.045	0.015	0.12-0.22	16.5-18.5	-	2.50to3.0	11.0to14.0	-
X3CrNiMo17-13-3	1.4436	0.050	1.00	2.00	0.045	0.015	≤0.10	16.5-18.5	-	2.50to3.0	10.5to13.0	-
X2CrNiMo18-14-3	1.4435	0.030	1.00	2.00	0.045	0.015	≤0.10	17.0-19.0	-	2.50to3.0	12.5to15.0	-
X2CrNiMoN17-13-5	1.4439	0.030	1.00	2.00	0.045	0.015	0.12-0.22	16.5-18.5	-	4.0to5.0	12.5to14.5	-
X2CrNiMo18-15-4	1.4438	0.030	1.00	2.00	0.045	0.015	≤0.10	17.5-19.5	-	3.0-4.0	13.0to16.0	-
X1NiCrMoCu31-27-4	1.4563	0.020	0.70	2.00	0.030	0.010	≤0.10	26.0-28.0	0.70-1.50	3.0-4.0	30.0to32.0	-
X1NiCrMoCu25-20-5	1.4539	0.020	0.70	2.00	0.030	0.010	≤0.15	19.0-21.0	1.20-2.00	4.0-5.0	24.0to26.0	-
X1CrNiMoCuN20-18-7	1.4547	0.030	0.70	1.00	0.030	0.010	0.18-0.25	19.5-20.5	0.50-1.00	6.0-7.0	17.5to18.5	-
X1NiCrMoCuN25-20-7	1.4529	0.030	0.50	1.00	0.030	0.010	0.15-0.25	19.0-21.0	0.50-1.50	6.0-7.0	24.0to26.0	-



오스테나이트계 강철의 화학 성분:

강철 급료		C 최대	Si 최대	Mn 최대	P 최대	S 최대	N	크롬	Cu	Mo	Ni	다른 사람
강철 이름	강철 수
X2CrNiMoN22-5-3	1.4462	0.030	1.00	2.00	0.035	0.015	0.10-0.22	21.0-23.0	-	2.50-3.5	4.5-6.5	-
XCrNiN23-4	1.4362	0.030	1.00	2.00	0.035	0.015	0.05-0.20	22.0-24.0	0.10-0.60	0.10-0.60	3.5-6.5	-
X2CrNiMoN25-7-4	1.4410	0.030	1.00	2.00	0.035	0.015	0.20-0.35	24.0-26.0	-	3.0-4.5	6.0-8.0	-
X2CrNiMoCuWN25-7-4	1.4501	0.030	1.00	1.00	0.035	0.015	0.20-0.30	24.0-26.0	0.50-1.00	3.0-4.5	6.0-8.0	W0.50-1.00





납품 상태:

상징	납품 상태의 유형	Suface 상태
W0b	뜨거운 냉각 압연된 판, 장 또는 지구 1D, 제 2, 2E, 2B에서 용접하는	용접되는
W1b	물때를 벗기는 열간압연 판, 장 또는 지구 1D에서 용접하는	금속으로 청결한
W1A b	물때를 벗기는 열간압연 판, 장 또는 지구 1D에서 용접하는	금속으로 청결한
W1R b	단련되는 열간압연 판, 장 또는 지구 1D의 밝은에서 용접하는	금속으로 밝은
W2 b	물때를 벗기는 냉각 압연된 판, 장 또는 지구 제 2, 2E, 2B에서 용접하는	금속으로 청결한
W2A b	, 열처리 냉각 압연된 판, 장 또는 지구 제 2, 2E, 물때를 벗기는 2B에서 용접하는	유형 W1 보다 wel, 근본적으로 매끄럽게하는것 및 W1A를 제외하면
W2R b	단련되는 냉각 압연된 판, 장 또는 지구 제 2, 2E, 2B의 밝은에서 용접하는	금속으로 밝은
WCA	만약에 적합하면, 적어도 열간압연 냉각 압연한 판, 장 또는 지구 1D, 제 2, 2E, 열처리 2B에서 용접해 20% 감기는, 재결정된 용접 금속이 열처리, 물때를 벗긴 상태에서 형성했습니다	부족하게 금속으로 청결한, 용접된 알아볼 수 있는
WCR	만약에 적합하면, 적어도 열간압연 냉각 압연한 판, 장 또는 지구 1D, 제 2, 2E, 열처리 2B에서 용접해 20% 감기는, 재결정된 용접 금속과 더불어 밝은 단련해, 형성했습니다	부족하게 금속으로 밝은, 용접된 알아볼 수 있는
WG	배경 c	갈기의 금속으로 밝 배경, 유형 및 정도는 조회와 순서의 때에 동의할 것입니다
WP	광택이 있는 c	닦기의 금속으로 밝 광택, 유형 및 정도는 조회와 순서의 때에 동의할 것입니다













EN10217-1 부분 1:  지정된 실내 온도 재산을 가진 비 합금 강철 관



EN10217-2 부분 2:  높은 지정하는을 가진 전기 용접된 비 합금과 합금 강철 관

                                     온도 재산



EN10217-3 부분 3:  합금 미립자 강철 관



EN10217-5 부분 4:  지정된 저온을 가진 전기 용접된 비 합금 강철 관

                                     재산



EN10217-5 부분 5:  물속에 잠긴 아크 지정된 낮은것을 가진 용접된 비 합금 강철 관

                                      온도 재산



EN10217-6 부분 6:  물속에 잠긴 아크 지정된 낮은것을 가진 용접된 비 합금 강철 관

                                      온도 재산



EN10217-7 부분 7:  스테인리스 관.





규범적인 참고:

EN 473의 파괴 시험 - NDT 인원의 자격 그리고 증명서 - 원칙



EN 910의 금속 물자에 있는 용접 - 굴곡 시험에 파괴 시험



거시 금속 물자에 있는 용접에 EN1321, 파괴 시험 - 및 현미경 검사

                용접의



EN10002-1의 금속 물자 - 장력 테스트 - 부 1:  주위 온도에 시험의 방법



EN10002-5의 금속 물자 - 장력 테스트 - 부 5:  높은온도에 tesing의 방법



강철의 급료의 EN10020, 정의 및 분류



강철을 위한 EN10021, 일반적인 techical 배달 요구 및 철 제품



EN10027-1의 강철 - 부 1의 파괴적인 체계:  강철 이름, 원리 상징.



EN10027-2의 강철 - 부 2를 위한 지적 체계:  수 체계.



EN10045-1의 금속 물자 - 샤르피 충격 시험 - 부 1: 방법을 시험하십시오



EN10052의 철 제품의 열처리 기간의 어휘



EN10204의 금속 제품 - 검사 문서의 유형



EN10200, 이음새가 없고는 및 용접된 강철 관 - 단위 길이 당 차원 그리고 질량



EN10233의 금속 물자 - 관 - 시험을 평평하게 하기



확장 시험이 EN10234에 의하여, 금속 물자 - 관 - 편류합니다



EN10236의 금속 물자 - 관 - 시험을 확장하는 반지



EN10237는, 금속 물자 - 관 - 장력 시험을 둥글게 됩니다



EN10246-1의 강철 관 부 1의 비파괴적인 테스트:  자동적인 전자기 테스트의

                     이음새가 없고는 용접된 (용접되는 물속에 잠긴 아크를 제외하고) 강자성 강철 관을 위한

                     유압 leaktightness의 검증



EN10246-3, 강철 관의 비파괴적인 Tesing - 부 3:  이음새가 없는의 자동적인 와전류 테스트

                     그리고 불완전의 탐지를 위한 용접된 (물속에 넣는을 제외하고 아크 용접하는) 강철 관.



EN10246-5의 강철 관 - 부 5의 비파괴적인 테스트: 자동적인 가득 차있는 주변 자석

                     변형기/유출 누설 테스트 이음새가 없는의와 용접하는 (물속에 넣는을 제외하고 아크 용접하는)

                     경도 불완전의 탐지를 위한 강자성 강철 관



EN10246-6, 강철 관의 비파괴적인 Tesing - 부 6: 자동적인 가득 차있는 주변 초음파 테스트의

                     통과하는 불완전의 탐지를 위한 이음새가 없는 강철 관.



EN10247-7의 강철 관 - 부 7의 비파괴적인 테스트: 자동적인 가득 차있는 주변 초음파 테스트의

                     탐지를 위한 이음새가 없고는 용접된 (용접되는 물속에 잠긴 아크를 제외하고) 강철 관의

                     longitudinla 불완전.



EN10246-8의 강철 관 - 부 8의 비파괴적인 테스트: 용접의 자동적인 초음파 테스트

                     경도 불완전의 탐지를 위한 전기 용접된 관의 솔기.



EN10246-9의 강철 관 - 부 9의 비파괴적인 테스트: 용접의 자동적인 ultrasonice 테스트

                     경도의 탐지를 위한 물속에 잠긴 아크 용접된 관의 솔기 그리고/또는

                     통과하는 불완전.



EN10246-10의 강철 관 - 부 10의 비파괴적인 테스트: 용접의 방사선 사진 테스트

                       자동적인 불완전의 탐지를 위한 융해에 의하여 아크 용접되는 관의 솔기.



EN10246-14의 강철 관 - 부 14의 비파괴적인 테스트: 의 자동적인 초음파 테스트

                       박판 모양의 탐지를 위한 이음새가 없고는 용접된 (용접되는 물속에 잠긴 아크를 제외하고) 강철 관

                       불완전



EN10246-15의 강철 관 - 부 15의 비파괴적인 테스트: 지구/판의 자동적인 초음파 테스트

                       박판 모양 불완전의 탐지를 위해 강철 관의 제조에서 사용하는



EN10246-16의 강철 관 - 부 16의 비파괴적인 테스트: 지역의 자동적인 초음파 테스트

                       박판 모양 불완전의 탐지를 위한 용접된 강철 관의 용접 솔기에 인접하여



EN10246-17의 강철 관 - 부 17의 비파괴적인 테스트: 관 끝의 자동적인 초음파 테스트

                       박판 모양 불완전의 탐지를 위한 이음새가 없고는 용접된 강철 관의



강철 관의 EN10256, 비파괴적인 테스트 - 자격 및 수준 1과 수준 2의 적성

                       NDT 인원
