제품 세부 정보

Created with Pixso. Created with Pixso. 상품 Created with Pixso.
CNC 가공 부품
Created with Pixso.

낮은 탄소 Sae J524를 구부리기를 위해 이음새가 없는 냉각 압연을 기계로 가공하는 강철 관

낮은 탄소 Sae J524를 구부리기를 위해 이음새가 없는 냉각 압연을 기계로 가공하는 강철 관

브랜드 이름: TORICH
모델 번호: SAE J524
MOQ: 5 톤
가격: USD 600-1200 ton
공급 능력: 년 당 60000 톤
상세 정보
원래 장소:
중국
인증:
ISO 9001 ISO 14001 EN 10204.3.1 TS 16949 ABS
자료:
낮은 탄소 강철
애플 리케이션:
자동차 부속에 구부리고 확 타오르기를 위해
크기 범위:
O.D.: 6-88.9mm W.T.: 1-15mm L: 고객 순서에 따르면
제조 Techinique:
이음새가 없는 냉각 압연
심혼 처리:
단련하는
독특한:
관 재료
포장 세부 사항:
6각형 뭉치에서 녹슬지 않는 기름
공급 능력:
년 당 60000 톤
강조하다:

강철 기계적인 배관

,

낮은 탄소 강관

제품 설명

SAE J524 굽기 위한 저탄소 꿰매지 않는 철강 튜브 가공

빠른 세부 사항:

표준: SAE J524 매듭 없는 철강 파이빙
J524 굽기 및 불화용으로 고열된 꿰매지 않는 저탄소 철강 튜브

응용 프로그램:자동차 부품에 대한 굽기 및 플래닝


크기 범위:O.D.:6-88.9mm W.T.:1-15mm L: 고객 주문에 따라

제조:
튜브는 냉면 크기로 되어 있으며, 형성 후 SAE J524 요구 사항과 고객의 요구 사항을 충족하는 완제품을 생산할 수 있도록 굽혀야 합니다.

차원 및 허용 범위

표 1- 파이프 외부 지름 허용
명목 튜빙 OD mm 용도 ±mm
25까지4 0.10
25.4에서 38.1까지 포함 0.15
38.1~50.8 이상 0.20
50.8에서 88.9까지 포함 0.25
WT 허용량은 10%를 초과하지 않아야 합니다.

소재:

저탄소 강철로 만든 튜브, 다음의 화학적 성분을 확인합니다.

표 2- 화학적 요구 사항
원소 %
탄소 0.18 최고
마랑제 00.30 대 0.60
포스프프리스 0.040 최대
0.050 최대

기계적 특성:

완성된 튜브는 다음 표의 기계적 특성을 가지고 있습니다.

표 3- 기계적 특성
속성 가치
양산력, 분 170MPa
최강의 힘, 미니 310MPa
50mm의 연장, 분 30%
강도 (록웰 B),max 65.00

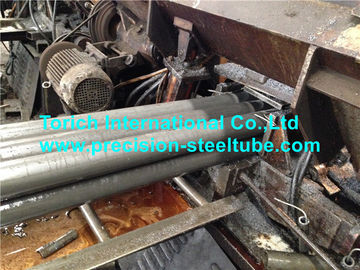

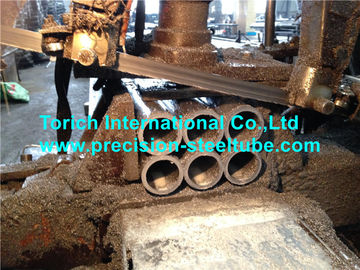

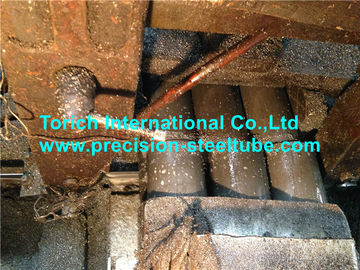

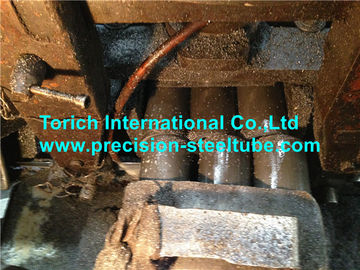

낮은 탄소 Sae J524를 구부리기를 위해 이음새가 없는 냉각 압연을 기계로 가공하는 강철 관 0 낮은 탄소 Sae J524를 구부리기를 위해 이음새가 없는 냉각 압연을 기계로 가공하는 강철 관 1


품질:

완성 된 튜브의 길이는 합리적으로 곧게 있으며 톱니가 없는 부드러운 끝을 가지고 있습니다.

튜브 는 껍질 이나 유해 한 결함 이 없고, 공예품 처럼 완성 되어 있다.

표면 불완전성, 예를 들어 취급 표시, 도형 표시 또는 얇은 구멍은 유해한 것으로 간주되지 않습니다.

결함, 단점이 지름과 벽 두께에 대한 허용 범위에 해당하는 경우

표면 불완전성 제거가 필요하지 않습니다.

성능 요구 사항:

완성된 튜브는 SAE J1677의 다음 성능 테스트에 만족합니다.

  • 평평화 시험
  • 플라잉 테스트
  • 역 평평화 시험
  • 확장 테스트
  • 강도 검사
  • 튼튼성 검사
  • 연장 테스트
  • 압력 검증


관련 표준에 대한 SAE 출판물:

SAE J409 제품 분석 - 열 또는 주름의 특정 화학 분석에서 허용되는 변이
금속
SAE J1677 강철 및 구리 니켈 튜브에 대한 시험 및 절차

SAE J514 수압 튜브 부착장

SAE J533 튜브용 플레어

SAE J1065 철강 수압 파이프의 정상 기준 작업 압력

SAE J1453 장착 - O 링 얼굴 봉인

SAE J2551 유체전도자 금속관용용 용도의 권장행위

SAE J2592 일반용 탄소 철강 튜브 - 탄소를 위한 비파괴 테스트를 이해
철강 튜브

SAE J2658 유체 전력 및 일반 용도로 사용되는 금속 튜브 전도기 집합체 - 시험 방법
수압 유체 전력 금속 튜브 조립 장치

ASTM 출판물:
ASTM A513 전기 저항 용접 탄소 및 합금강 파이빙

ASTM A519 매듭 없는 탄소 및 합금강 기계관의 표준 사양

탄소, 페리트 합금 및
오스테니트 합금 강철 튜브

ISO 출판물:

ISO 3304 평면 끝의 매듭 없는 정밀 철강 파이프, 납품 기술 조건

ISO 5598 유체 전력 시스템 및 부품 - 어휘

ISO 8434-2 액체 전력 및 일반 용용용의 금속 파이프 연결 - 부분: 2 37° 플라어 피팅

ISO 8434-3 유체 전력 및 일반 용용용의 금속 파이프 연결 - 3부: ORFS 피팅

ISO 10583 수압 유체 전력 - 파이프 연결에 대한 시험 방법

ISO 10763 수압 유체 전력 - 평면, 매듭없는 및 용접 된 철강 파이프 - 차원 및

정규 작업 압력
