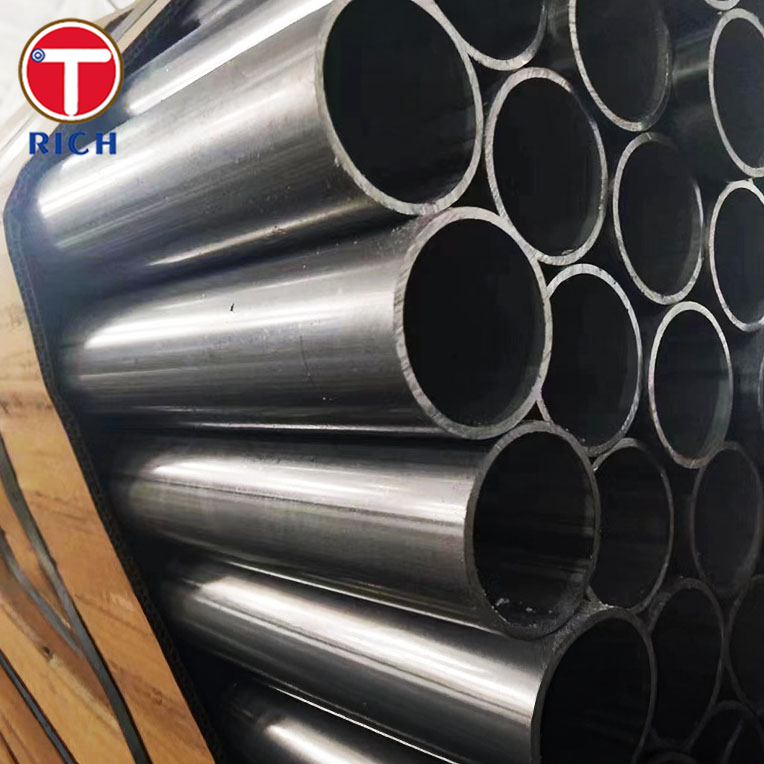

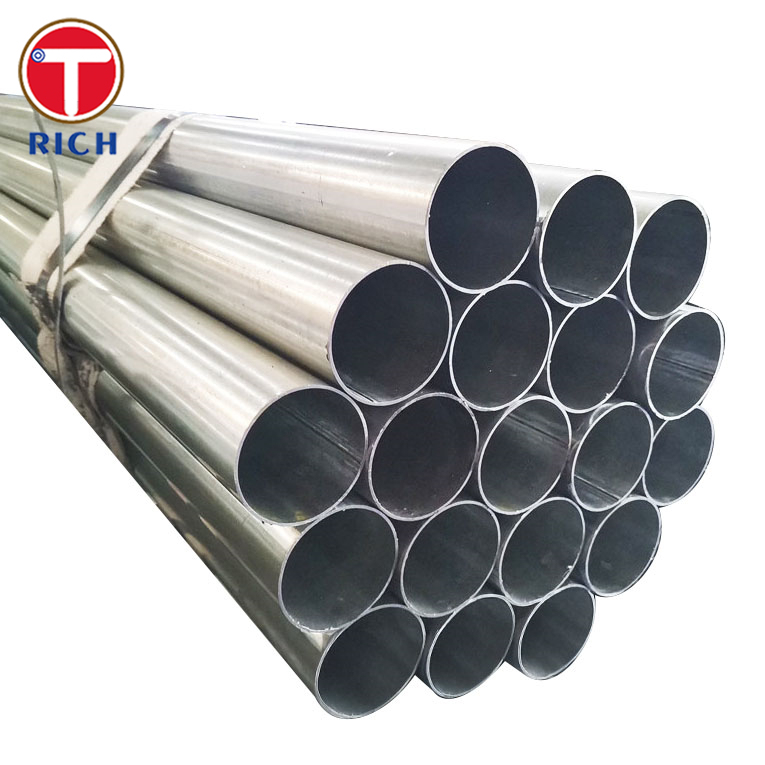

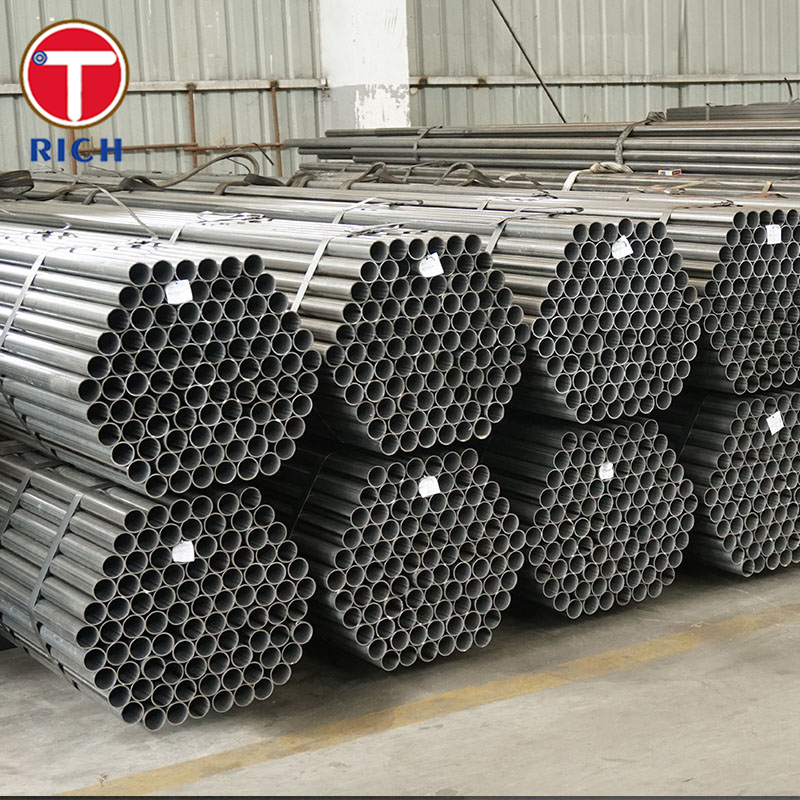

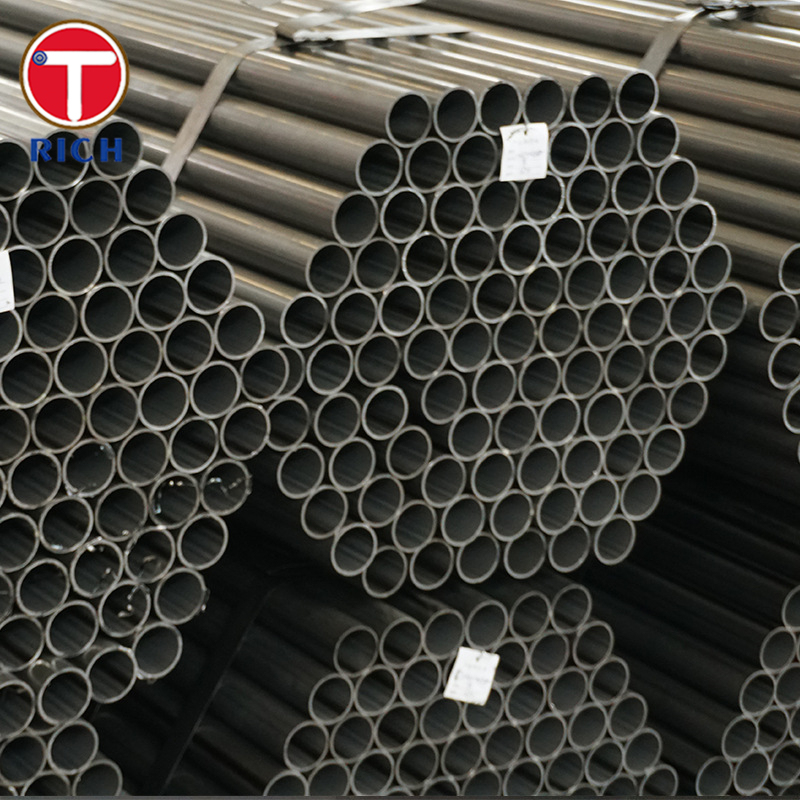

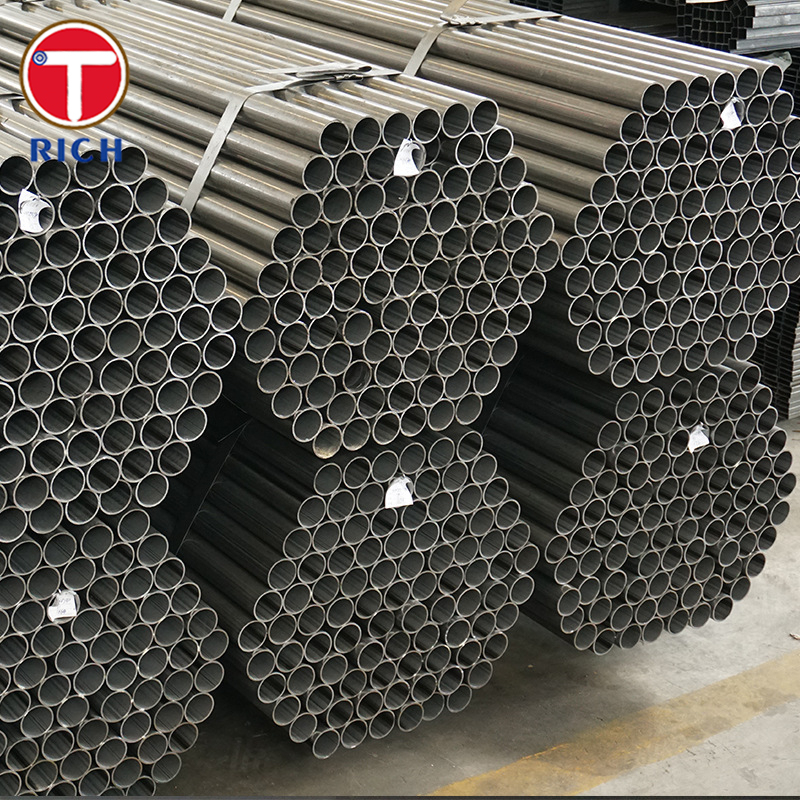

EN 10305-3 28Mn6 용접 냉간 성형 탄소강 튜브 (정밀 적용 분야용, 외경 30 - 426 mm)
제품 상세정보
냉간 성형 탄소강 튜브
,정밀 강관의 엄격한 공차
,우수한 기계적 강도의 용접 냉간 성형 튜브
정밀 애플리케이션을 위한 EN 10305-3 / 28Mn6 냉 용접형 탄소 철강 튜브
자료 간략
EN 10305-3 (Welded Cold-Size Tubes) 는 정밀 애플리케이션에 사용되는 냉정 크기의 철강 튜브의 용접에 대한 기술적 배달 조건을 정의합니다.
28Mn6 (제철 번호 1.1170) 는 기계 및 자동차 응용 분야에서 일반적으로 사용되는 열처리 가능한, 망간 함유 탄소 강철이다.
EN 10305-3에 따라 냉접형 튜브에 사용되면 28Mn6은 강도, 형성성 및 용접성의 균형을 제공하여 구조 및 정밀 사용에 적합합니다.
사양
아래는 대표적인 (typical) 사양 요약 (전체 표준 텍스트가 아닙니다):
-
제품 종류: 냉전 용접 (즉, 정밀 용도로 용접 후 냉각) 된 철강 파이프 (순환형, 정사각형, 직사각형 가로 절단)
-
최대 바깥 지름 (순환형): 최대193.7mm표준 범위에 따라
-
용도 및 표면 거칠성: 좁은 차원 허용 및 허용되는 최대 표면 거칠성 (조회 소스에서 자유롭게 제공되지 않습니다)
-
열처리 / 배달 조건: 용접, 냉각, 선택적으로 정상화, 고름, 또는 소화 및 템퍼링 요구 사항과 등급에 따라
-
전형적인 벽 두께 / 길이: 일반적인 범위 (예: 벽 두께 ~ 0.5 mm 이상, 제조업체별로 전형적인 표준 길이)
화학적 성분 (유형적/표준적 한계)
| 철강 등급 | C (wt %) | 시 (최대) | Mn (범위) | P (max) | S (최대) |
|---|---|---|---|---|---|
| 28Mn6 (1.1170) | 0.25 ¥ 0.32 | ≤ 0.40 | 1.30 ∙ 165 | ≤ 0.035 | ≤ 0.035 |
| C35E (EN) | - 0번32 | - 0번40 | - 0.80-120 | - 0번025 | - 0번025 |
| E235 (EN 10305 시리즈) | ~0.17 (최대) | - 0번35 | ~1.20 (최다) | - 0번025 | - 0번025 |
| E355 (EN 10305 시리즈) | ~0.22 (최다) | - 0번55 | - 1번60 | - 0번025 | - 0번025 |
| E420 (EN 10305 시리즈) | ~0.16 (최대) | - 0번50 | - 1번70 | - 0번025 | - 0번025 |
기계적 특성
| 등급/상황 | 양력 강도 (Rp0.2) (MPa) | 튼튼성 (Rm) (MPa) | 연장 A5 (%) | 면적 Z의 감소 (%) | 인치 충격 (ISO-V) J |
|---|---|---|---|---|---|
| 28Mn6(정상화) | 345 (≤16mm) | ≥ 630 | ≥ 17 % | ∙ | ∙ |
| 28Mn6(수축 & 온화) | ~590 | 800~950 | ≥ 13 | ~40 | 분 35 J |
| C35E (유형 구조용 강철) | ~215~300 (상황에 따라 달라집니다) | ~400~600 | ~15 ₹20 | ∙ | ∙ |
| E235 (EN 10305에서 제시된 바와 같이) | ~315 | ~390 | ~25 | ∙ | ∙ |
| E355 (EN 10305) | ~355 | ~490£630 | ~22 | ∙ | ∙ |
| E420 (EN 10305) | ~420 | ~540£630 | ~22 | ∙ | ∙ |
주요 특징
-
정밀 차원 조절: 용접 후, 튜브는 EN 10305-3에 따라 외부 지름, 벽 두께, 직선성 및 둥근성에서 좁은 허용량으로 냉면 크기로 (감소) 됩니다.
-
좋은 기계적 강도: 28Mn6는 특히 열처리되면 중대에서 높은 강도를 줄 수 있습니다.
-
잘 형성 가능: 더 부드러운 조건에서, 그것은 냉동 형성, 구부러지거나 플랜지 될 수 있습니다.
-
용접 가능성: 용납 가능한 용접 가능성, 그러나 가공 및 용접 후의 치료에 주의가 필요합니다.
-
표면 품질: 정밀 애플리케이션에서 호환성을 보장하기 위해 표준에 의해 정의된 최대 표면 거칠성이 요구됩니다.
-
열처리에 대한 다양성: 정상화, 진압 및 완화, 고열을 지원하여 특성의 범위를 조정할 수있는 유연성을 제공합니다.
준수 / 적용 가능한 표준
-
EN 10305-3:2023정밀 애플리케이션용 철강 튜브, 냉접형 튜브에 대한 기술적 공급 조건
-
이전 버전:EN 10305-3:2016 / 2010 / 2002
-
파이프는 또한 EN 10020, EN 10021, EN 10027, EN 10204, EN 10266와 같은 일반적인 철강 제품 공급 표준과 기준 표준을 충족해야합니다.그리고 EN 10246-3 (튜브의 에디 전류 테스트) 같은 시험 표준.
-
이 표준은 외부 지름 ≤ 193.7mm (순환 직경) 에 적용되며, 정사각형/삼각형 튜브에도 적용될 수 있습니다.
응용 영역
광범위한 응용 분야
이 튜브는정밀 구조, 기계 및 조립 사용자동차 시스템, 기계, 가구 프레임, 기계 기기 및 조립 제그와 같은 분야에 있습니다.
특정 사용 사례
| 적용 분야 | 28Mn6 냉접형 튜브의 전형적인 사용 |
|---|---|
| 자동차 및 차량 프레임 | 구조적 가로 지름, 강화지름, 체시 튜브형 프레임 |
| 기계 장비 / 자동화 | 정밀 프레임, 가이드 레일, 받침대, 센서 하우스 |
| 가구 및 장착장치 | 얇고 고강도 프레임 구성 요소 또는 지원 |
| 운송 및 취급 시스템 | 라이트 레일, 롤러, 가이드 튜브 |
| 기기 / 실험실 장비 | 제어된 허용도를 필요로 하는 칸막이, 셰프트, 튜브 |
Q: 당신은 무역 회사나 제조업체인가요?
A: 제조사, 또한 무역을 할 수 있습니다.
Q: 배송시간은 얼마인가요?
A: 일반적으로는 상품이 재고에 있는 경우 10-15일, 또는 상품이 재고에 없는 경우 30-40일입니다.
양에 따라 달라집니다.
Q: 샘플을 제공합니까? 그것은 무료 또는 추가?
A: 예, 우리는 무료로 샘플을 제공 할 수 있지만 화물 비용을 지불해야합니다.
Q: 지불 조건은?
A: 지불 <=2000USD, 100% 사전. 지불>=2000USD, 30% T/T 사전, 배송 전 잔액.
다른 질문이 있다면, pls 나를 연락하는 것을 자유로이 느끼십시오.
-
