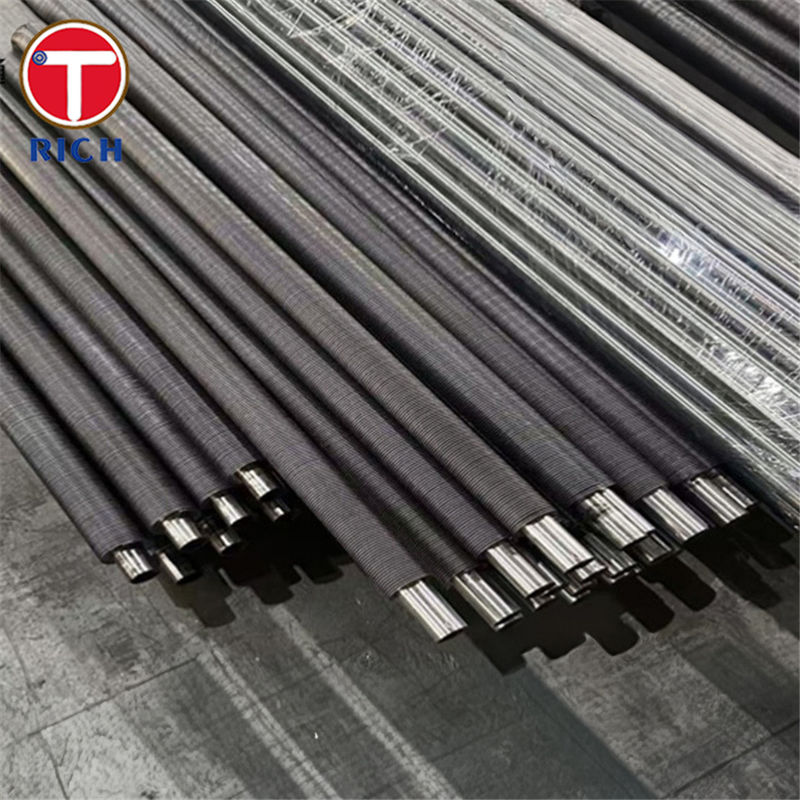

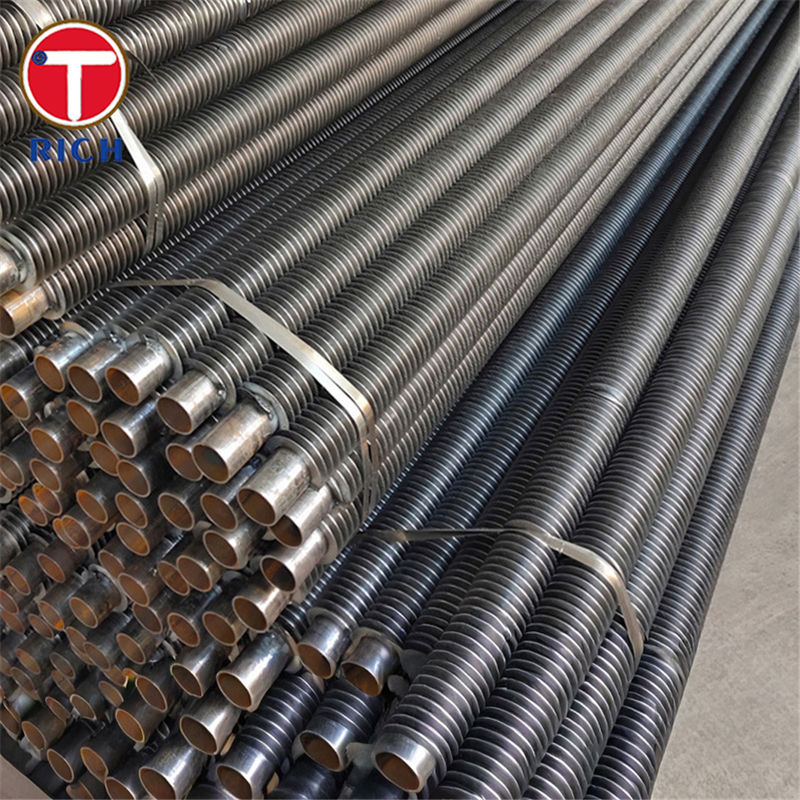

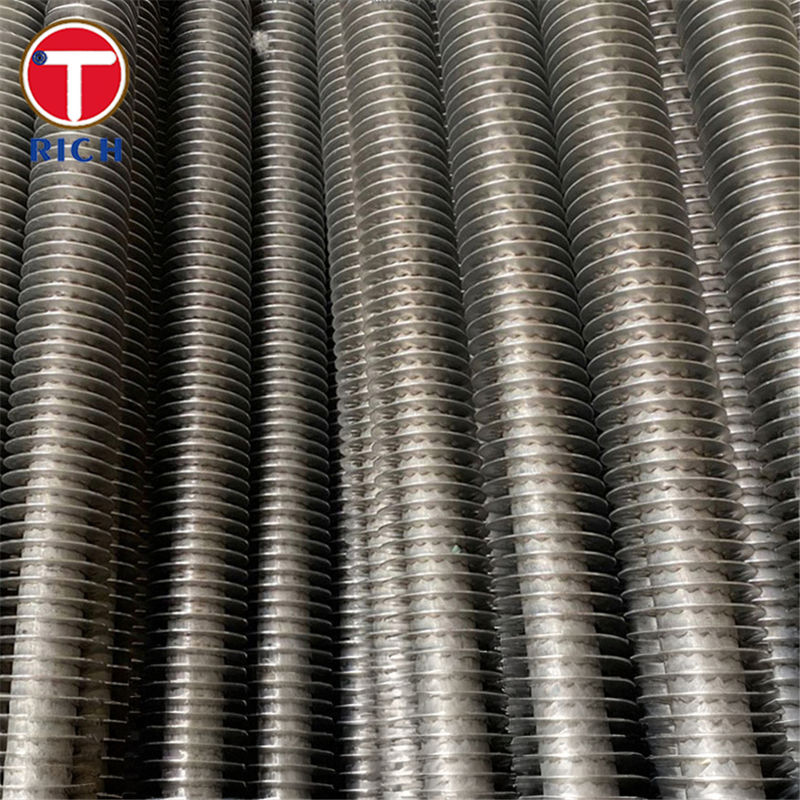

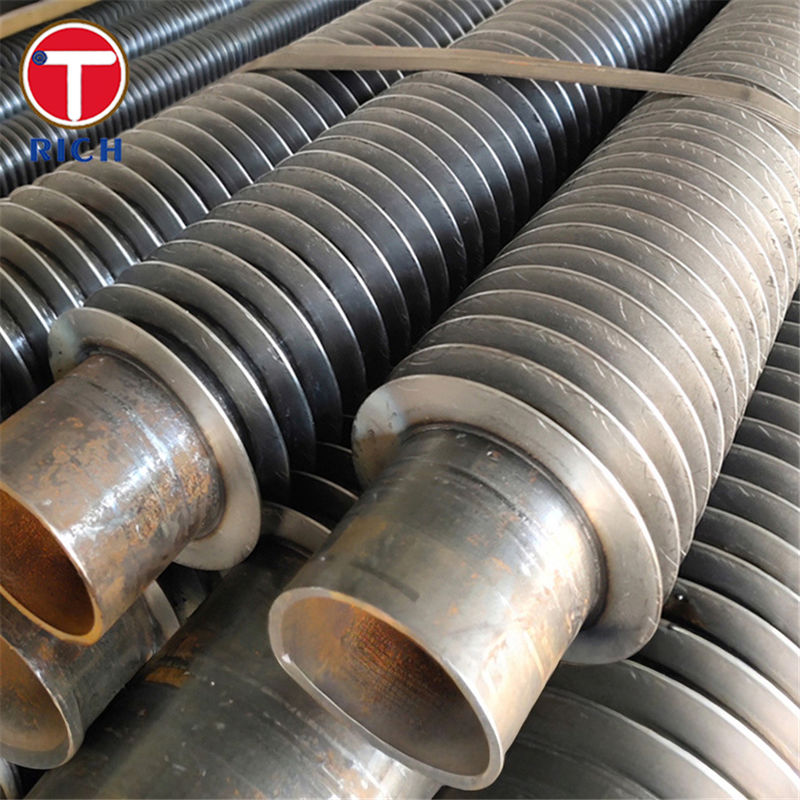

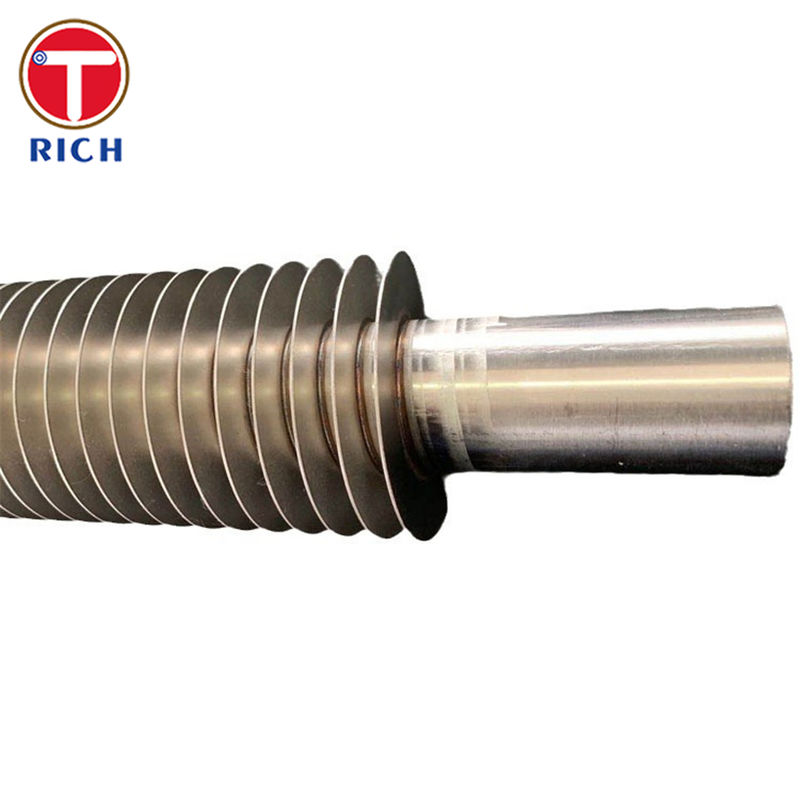

고효율 공기 열 교환기 용 합금 강철 나선 톱니 톱니 L 파이프
제품 상세정보
합금강 L 핀 튜브
,나선형 상처 핀 튜브
,매듭 없는 핀 튜브
L 핀 튜브 알로이 스틸 나선 부러진 공기 열 교환기에 톱니 튜브
재료 설명
이 제품은 매듭이 없는 Cr ⋅ Mo 합금 강철 보일러/열 교환 튜브로 만든 팽창 윙 L형 나선 핀 튜브입니다. 기본 튜브는 일반적으로 ASTM A213 T11/T22와 같은 등급으로 공급됩니다.EN 10216-2 13CrMo4-5, JIS G3462 STBA22 또는 GB 5310 12Cr1MoVG, 모두 보일러와 공기 냉각 열 교환기에서 고온 압력 운용을 위해 설계되었습니다.
알루미늄 또는 구리 지느러미 스트립은 냉동으로 ′′L′′ 프로필로 형성되고 합금강 튜브 주위를 긴장 하에 나선형으로 윙하여 지느러미 ′′발′′가 튜브 표면에 단단히 압박됩니다.좋은 열 접촉과 주변 부식으로부터 파이프 벽을 부분적으로 보호하는 연속적인 나선 지느러미.
사양
기본 튜브
-
소재 선택 (고름 없는, 합금강):
-
ASTM / ASME: A213 / SA213 T11, T22
-
EN: 13CrMo4-5에서 EN 10216-2
-
JIS: STBA22에서 JIS G3462
-
GB: 12Cr1MoVG ~ GB/T 5310
-
-
외부 지름: 약 16 ′′50.8 mm (5 ⁄ 8 " ′′ 2 ")
-
벽 두께: 응용 프로그램에 따라, 일반적으로 공기 냉장고에 대해 2 ∼ 8 mm
핀 기하학(일반적인 L형 상처 지느러미)
-
핀 타입: L-발, 나선 모양
-
핀 재료: 알루미늄 또는 구리 스트립
-
날개 높이: 약 16.5mm까지
-
지느러미 두께: ~0.4~0.6mm (≈0.015~0.020")
-
핀 피치: 약 2.1mm (≈12 FPI) 이상, 업무를 위해 최적화
작동 범위
-
비행용으로 설계되어 있으며, 깃털의 온도는 보통 150~230 °C 정도이며, 깃털 재료와 용도에 따라
-
기본 합금 튜브 등급은 보일러 / 압력 튜브 표준에 따라 유체 쪽에서 훨씬 더 높은 금속 온도를 지원합니다. (보통 코드 사용의 Cr?? Mo 스틸에 대한 500 ~ 580 °C 클래스).
주요 특징
-
높은 열 전달 표면 밀도
-
연속적인 나선지느러미는 외부 표면 면적을 크게 증가시켜, 훨씬 적은 튜브와 거친 튜브에 비해 더 작은 공기 냉각기 뭉치로 동일한 열량을 가능하게합니다.
-
-
효율적인 핀-튜브 열 접촉
-
L발 지느러미 기하학과 나선 긴장은 지느러미 지느러미를 파이프 표면에 단단히 압박하여 접촉 열 저항을 최소화하고 전체 파이프 길이를 따라 균일한 열 전달을 촉진합니다.
-
-
고온, 압력 서비스용 합금강 코어
-
Cr·Mo 합금 튜브 등급은 T11, T22, 13CrMo4-5, STBA22 및 12Cr1MoVG 등이 높은 굴러 갈 수 있는 강도를 제공합니다.염화 저항성 및 용접성이 좋은 데일러 및 공기 냉각 열 교환기 서비스.
-
우리 의 장점
아래는 공기 냉각 핀 튜브의 구매자가 일반적으로 제기하는 여러 가지 우려와이 제품이 어떻게 해결 할 수 있는지입니다.
1∼ ∼ ∼ ∼ ∼ ∼ ∼ ∼ ∼ ∼ ∼ ∼ ∼ ∼ ∼ ∼
-
L발 팽창 윙 핀은 제어 된 윙 텐션을 사용하므로 핀 발은 튜브 표면에 단단히 앉아 있으며 정상적인 온도 사이클 동안 접촉을 유지합니다.
-
합금 강철 코어의 경우 핀 재료와 설계 온도를 일치시킵니다. L 타입은 핀 벽 온도가 중간 범위 (약 150~230 °C까지) 에 있고 열 충격이 심하지 않은 경우에 사용됩니다.더 힘든 조건에서는 동일한 Cr ⋅ Mo 합금에 기반한 대체 핀 유형 (LL / KL / 내장) 을 조언 할 수 있습니다..
2- L형은 내 에어쿨러에 대한 성능과 비용의 균형이 맞습니까?
-
L형 핀 튜브는 가장 비용 효율적인 나선 핀 솔루션 중 하나입니다.종종 예산과 연면적은 비용에 따라 핵심이며 작동 온도는 극한 오븐 의무보다는 전형적인 공기 냉각 범위 내에 있습니다..
-
외부 면적을 증가시킴으로써, 한 개의 핀 튜브는 여러 개의 맨 튜브를 대체할 수 있으며, 필요한 열량을 유지하면서 뭉치 크기, 팬 파워, 구조용 철강 및 전체 프로젝트 CAPEX를 줄일 수 있습니다.
3. ∼외부 에어쿨러의 부식과 사용 기간을 어떻게 처리합니까?
-
합금강 코어 튜브는 고온 산화와 증기 부식에 강한 저항을 제공합니다. 공기 쪽에서는L-발지느러미는 직접적인 대기 노출으로부터 파이프 벽을 부분적으로 보호합니다..
-
핀 재료 (알루미늄 또는 구리) 및 옵션 금속화 또는 코팅 표면은 해안, 산업 또는 가벼운 부식 대기 환경에 적합하도록 선택할 수 있습니다.습한 공기 또는 공격적인 분위기가 지배하는 곳, 우리는 더 긴 수명을 위해 LL/KL 핀링 또는 스테인리스 스틸 베이스 파이프/핀 조합으로 이동할 수 있습니다.
4∙ 튜브 재료가 제 코드 및 추적성 요구 사항을 충족시킬 수 있습니까?
-
우리는 표준 보일러 / 열 교환기 등급의 Cr ⋅ Mo 합금 튜브를 제공합니다: ASTM A213 T11 / T22, EN 10216-2 13CrMo4-5, JIS G3462 STBA22 및 GB / T 5310 12Cr1MoVG,EN 10204에 따른 밀링 테스트 인증서 (일반적으로 3.1) 및 전체 열 번호 추적성
-
비파괴 테스트 (에디 전류 또는 초음파), 수정적 테스트 및 차원 검사 등이 중요한 공기 냉각 열 교환기 서비스의 고객 품질 계획에 부합하도록 지정될 수 있습니다.
화학적 성분
| 등급 / 표준 | C | 네 | 원 | P (max) | S (최대) | Cr | 모 | V |
|---|---|---|---|---|---|---|---|---|
| ASTM A213 T11 | 0.056015 | 0.50100 | 0.30 ∼ 0.60 | 0.025 | 0.035 | 10.00150 | 0.44'065 | ∙ |
| ASTM A213 T22 | 0.056015 | ≤0.50 | 0.30 ∼ 0.60 | 0.025 | 0.025 | 10.90260 | 0.87 ′′1.13 | ∙ |
| EN 10216-2 13CrMo4-5 (1.7335) | 0.10 ∼ 0.17 | ≤0.35 | 0.40~0.70 | 0.025 | 0.010 | 0.70-115 | 0.40~0.60 | ∙ |
| JIS G3462 STBA22 | ≤0.15 | ≤0.50 | 0.30 ∼ 0.60 | 0.035 | 0.035 | 00.80-1입니다.25 | 0.45'0.65 | ∙ |
| GB/T 5310 12Cr1MoVG | 0.08'015 | 0.17 ∼ 0.37 | 0.40~0.70 | 0.025 | 0.010 | 0.90 ̊120 | 0.25'035 | 0.15 ∼ 0.30 |
기계적 특성
| 등급 / 표준 | 팽창 강도 Rm (MPa) | 양력 강도 Re / Rp0.2 (MPa) | 연장 A (%) | 강도 (유형적) |
|---|---|---|---|---|
| ASTM A213 T11 | ≥415 | ≥220 | ≥ 30 | ≤ 85 HRB |
| ASTM A213 T22 | ≥415 | ≥205 | ≥ 30 | ≤163 HBW |
| EN 10216-2 13CrMo4-5 (t ≤16 mm) | 450~600 | ≥300 | ≥19 | HB 170220 |
| JIS G3462 STBA22 (d ≥ 20mm) | ≥410 | ≥205 | ≥ 30 | ∙ |
| GB/T 5310 12Cr1MoVG | 470640 | ≥255 | ≥21 | ~135~195 HBW |
적용가능한 기준
ASTM / ASME
-
ASTM A213 / ASME SA213 ✅ 꿰매지 않는 페리틱 및 오스텐이틱 합금 강철 보일러, 슈퍼 히터 및 열 교환 튜브 (예를 들어 T11, T22)
EN (유럽)
-
EN 10216-2 압력 용품의 매듭 없는 철강 파이프, 특정 고온 특성을 가진 비연금 및 합금 철강 (13CrMo4-5).
-
EN 10028-2 / EN 10222-2 특정 고온 특성을 가진 평면 제품 및 가조, 헤더와 매립체를 일치시키는 데 사용됩니다.
JIS (일본)
-
JIS G3462 ‧ 보일러 및 열 교환기용 합금강 파이프 (STBA22 및 관련 등급)
GB (중국)
-
GB/T 5310 고압 보일러용 무縫鋼 파이프 (12Cr1MoVG 및 관련 크로모 등급 포함)
GOST (러시아 / CIS 동등)
-
GOST 5520 및 12KHM / 12Kh1MF와 같은 합금 보일러 스틸에 대한 관련 규격, 이는 고온 압력 서비스에서 EN 13CrMo4-5에 널리 인정되는 동등합니다.
응용 분야
일반 적용 범위
L형 합금제철 나선지느러미 튜브는 공기 냉각 및 가스-유체 열 교환기에 사용되며, 튜브 내부의 뜨거운 공정 유체는 주변 공기 또는 핑드 측면의 공정 가스에 의해 냉각됩니다.특히 물이 희박하거나 비싸고 공기 냉각기가 껍질 및 튜브 물 냉각기에 비해 선호되는 곳에서는 특히 일반적입니다..
시스템 내의 전형적인 산업 및 위치
-
전력 생산 (열력, 원자력, 지열)
-
공기 냉각 콘덴서 및 증기 콘덴싱용 핀 튜브 펀들
-
보일러 공기 전열기 및 에코노마이저 코일
-
발전기 수소 냉각기와 윤활유 냉각기 (공기 쪽)
-
-
석유, 가스 및 석유화학 공장
-
압축기 배열, 가스 탈수 및 분산 단위용 에어 핀 냉각기
-
연금공장에서 사용되는 상공 콘덴서 및 제품 냉각기
-
플레어 시스템 및 유틸리티에 있는 가스-공기와 액체-공기 냉각기
-
-
화학 및 비료 공장
-
암모니아, 유레아 및 질산 단위에서 공정 흐름 공기 냉각기
-
산화 및 폴리머 공장에서의 열 회수 냉각기
-
-
HVAC, 건조 및 일반 산업
-
대형 공기 처리 장치 및 산업용 HVAC의 핀 튜브 코일
-
스프레이 드라이어, 오븐 및 공정 가스 드라이링용 공기 온도장
-
OEM 장비 및 패키지 냉장고에 소형 핀트 튜브 교환기
-
Q: 당신은 무역 회사나 제조업체인가요?
A: 제조사, 또한 무역을 할 수 있습니다.
Q: 배송시간은 얼마인가요?
A: 일반적으로는 상품이 재고에 있는 경우 10-15일, 또는 상품이 재고에 없는 경우 30-40일입니다.
양에 따라 달라집니다.
Q: 샘플을 제공합니까? 그것은 무료 또는 추가?
A: 예, 우리는 무료로 샘플을 제공 할 수 있지만 화물 비용을 지불해야합니다.
Q: 지불 조건은?
A: 지불 <=2000USD, 100% 사전. 지불>=2000USD, 30% T/T 사전, 배송 전 잔액.
다른 질문이 있다면, pls 나를 연락하는 것을 자유로이 느끼십시오.
-
