고효율 열교환기를 위한 L형 발의 합금강 나선형 핀 튜브

Name: 고효율 열교환기를 위한 L형 발의 합금강 나선형 핀 튜브
Brand: TORICH INTERNATIONAL LIMITED
SKU: L 발 지느러미 튜브
Price: 900.00 USD
Availability: InStock

기본 특성

원산지: Zhejiang/China

브랜드 이름: TORICH

인증: ISO9001 ISO 14001 TS16949

모델 번호: L 발 지느러미 튜브

부동산 거래

최소 주문 수량: 1톤

가격: 800-1000 USD/Ton

지불 조건: L/C,D/A,D/P,T/T,웨스턴 유니온,MoneyGram

공급 능력: 연간 60000 톤/톤

태그

열교환기용 L-풋 핀 튜브(합금강 나선형 상처) 재료 이 제품은 합금강 베이스(코어 튜브)가 핀 스트립으로 나선형으로 감겨 있는 핀 열 교환기 튜브로, 발 모양이 "L" 프로파일이므로 "L-피트 핀"이라는 용어가 사용됩니다. 핀은 장력을 받고 있으며 코어 튜브 표면에 단단히 압착되어 외부 둘레 주위에 연속적인 나선형 핀을 형성합니다. 명세서 일반적인 범위 및 특징: 코어 튜브 재질: 이음매 없는 합금강(예: ASTM A213 T11, T22, EN 13CrMo4-5, JIS STBA22, GB 12Cr1MoVG와 같은 등급) 기본 ...

제품 상세정보

강조하다:

합금제철 톱니 튜브

,

나선형 권취 핀 튜브

,

열교환기 핀형 관

Application: 열교환 기

Outer Diameter(Round): 30-426 mm,

Thickness: 2-50 mm,

Length: 6m 또는 요구 사항으로

Standard: ASTM, DIN, GB, JIS, API

Technique: 차가운 끌기, 핫 롤, 콜드 롤, erw, 뜨거운 롤/콜드 그린

Grade: T11 T22 13CrMo4-5 STB22 12Cr1MoVG

Section Shape: 둥글고 직사각형

제품 설명

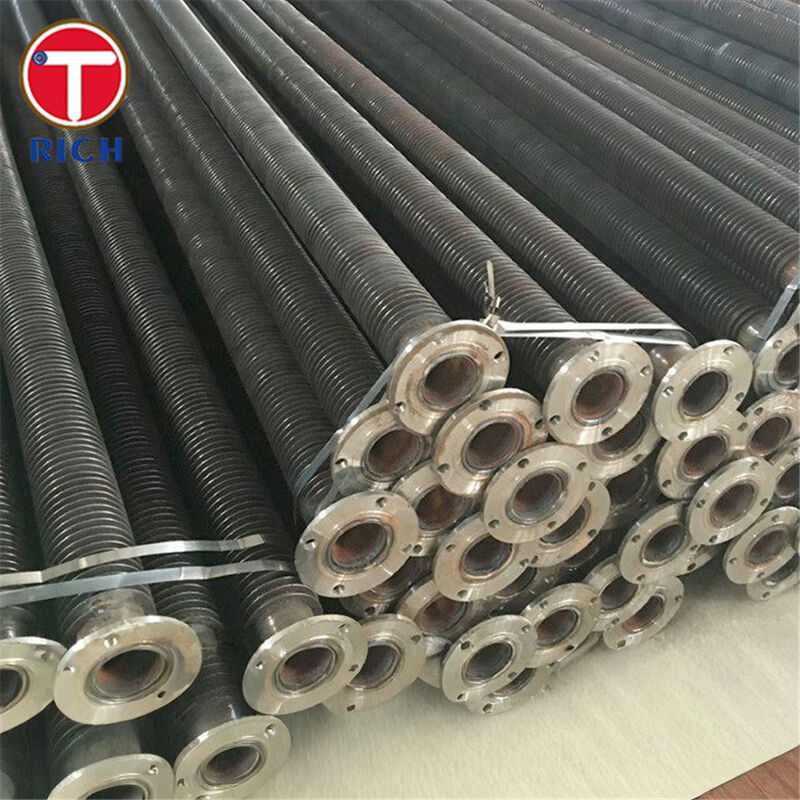

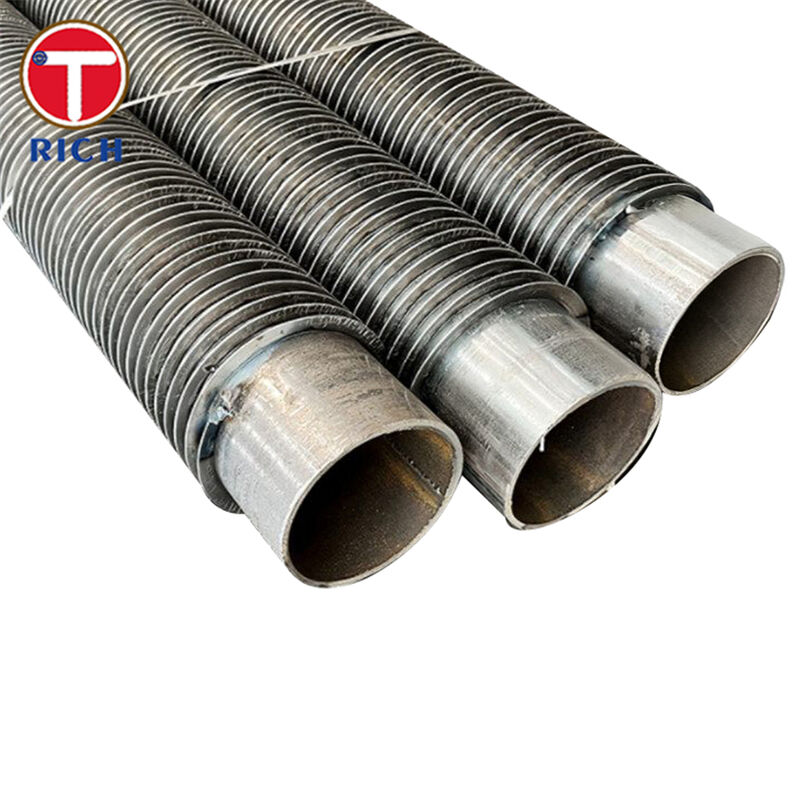

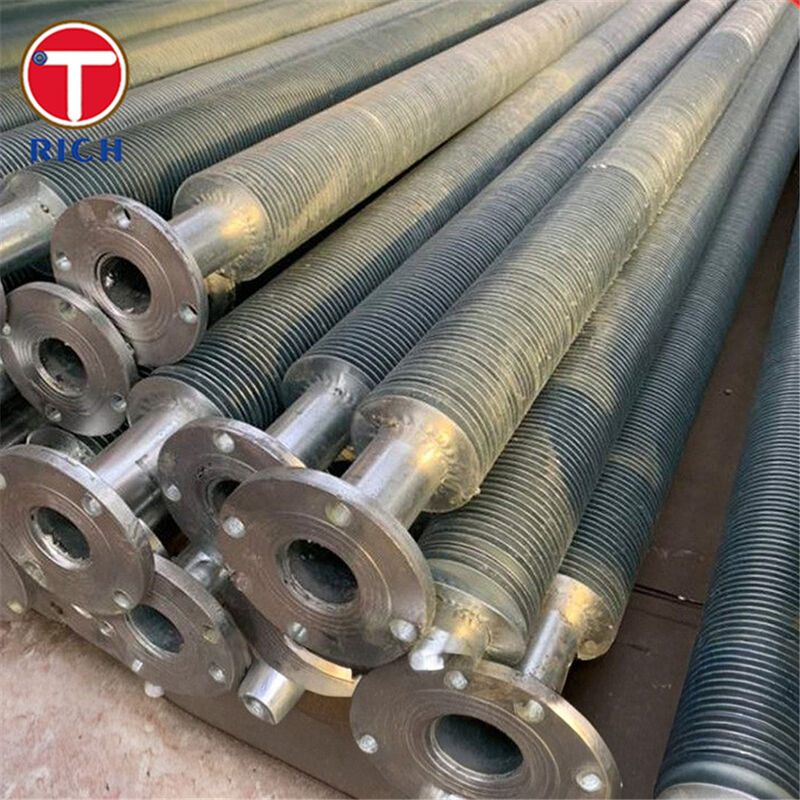

고효율 열교환기를 위한 L형 발의 합금강 나선형 핀 튜브 0

열교환기용 L-풋 핀 튜브(합금강 나선형 상처)

재료

이 제품은 합금강 베이스(코어 튜브)가 핀 스트립으로 나선형으로 감겨 있는 핀 열 교환기 튜브로, 발 모양이 "L" 프로파일이므로 "L-피트 핀"이라는 용어가 사용됩니다. 핀은 장력을 받고 있으며 코어 튜브 표면에 단단히 압착되어 외부 둘레 주위에 연속적인 나선형 핀을 형성합니다.

명세서

일반적인 범위 및 특징:

코어 튜브 재질: 이음매 없는 합금강(예: ASTM A213 T11, T22, EN 13CrMo4-5, JIS STBA22, GB 12Cr1MoVG와 같은 등급)
기본 튜브의 외부 직경(OD): 많은 공냉식 핀 튜브의 경우 약 16~50.8mm(⅝″~2″)입니다.
핀 재질: 일반적으로 알루미늄 또는 구리 스트립, 때로는 강철이 L자 형태로 감겨 있습니다.
핀 높이: 대부분의 경우 최대 ~16.5mm(최대).
핀 두께: 알루미늄 핀 스트립의 경우 일반적으로 약 0.4mm ~ 0.6mm입니다.
핀 피치(간격): 설계에 따라 최소 약 2.1mm(12FPI) 이상입니다.
일반적인 튜브 길이: 일부 제조업체의 경우 최대 18,000mm(18m)입니다.
작동 온도(핀 쪽): L 피트 핀 튜브의 경우 일반적으로 최대 ~150-230°C입니다.

주요 특징

L-피트 핀 형상은 핀 풋이 튜브 표면에 편평하게 위치하도록 하여 열 접촉을 개선하고 열 전달을 향상시킵니다.
나선형 권선은 튜브 주위를 지속적으로 덮으며, 베어 튜브에 비해 열 전달에 사용할 수 있는 외부 표면적을 크게 늘립니다.
이 설계를 통해 핀은 튜브 벽(주변/외부 측면)에 대한 보호 커버 역할을 하여 공기 측면에서 어느 정도 부식을 방지할 수 있습니다.
핀은 홈으로 압출되는 것이 아니라 인장 감겨 있기 때문에 코어 튜브는 더 얇아지거나 기본 튜브를 덜 수정하면서 더 비싼 합금강을 사용할 수 있습니다.

우리의 장점

1. 열 순환 및 고속 공기 진동에도 핀이 단단히 부착되어 있습니까?
당사의 L-피트 핀 튜브는 핀 스트립 와인딩의 제어된 장력을 사용하여 튜브의 발 접촉을 단단히 유지하고 시작-정지 사이클링, 진동 또는 열 충격으로 인해 느슨해지는 것을 최소화합니다.

2. L-foot fin이 내 업무에 적합한 선택입니까(LL, KL, 임베디드 유형 대비)?
예. 공기측 핀 온도가 적당하고(예: 최대 230°C) 표면적이 넓은 비용 효율적인 솔루션을 원한다면 L-피트 디자인이 뛰어난 성능을 제공합니다. 더 엄격한 작업(더 높은 온도, 매우 공격적인 대기)의 경우 업그레이드된 핀 유형(LL/KL) 또는 대체 재료를 조언할 수 있습니다.

3. 내식성, 공기측 수명, 유지관리는 어떻습니까?
핀은 튜브 벽을 보호하는 역할을 하여 튜브가 주변 공기에 직접 노출되는 것을 줄여 부식 가능성을 줄입니다. 또한 열 전달 효율을 높임으로써 동일한 작업에 더 적은 수의 튜브가 필요하므로 번들 볼륨과 관련 구조/팬 비용이 줄어듭니다.

4. 고온 서비스에 대한 추적성 및 재료 등급 준수?
당사의 코어 튜브는 전체 밀 테스트 인증서와 함께 인정된 표준(ASTM/EN/JIS/GB)을 사용하여 공급되며 지정된 대로 비파괴 테스트(초음파, 와전류) 또는 정수압 테스트를 적용할 수 있습니다.

왜 우리를 선택합니까?

우리는 고온 서비스에 적합한 합금강 베이스 튜브(Cr-Mo강)를 높은 신뢰성으로 공급합니다.
당사의 핀 와인딩 공정은 최적의 열 전달을 위해 핀과 튜브 간의 긴밀한 접촉과 균일한 형상을 보장합니다.
당사는 공냉식 및 열교환기 용도에 맞는 표준 및 맞춤형 치수, 핀 형상, 표면 코팅 옵션을 제공합니다.
우리는 귀하의 프로젝트 사양 및 품질 계획에 맞춰 전체 문서화, 테스트 및 사용자 정의를 지원합니다.

화학 성분

등급	기준	C (%)	시 (%)	망간 (%)	P(최대)(%)	S(최대)(%)	크롬(%)	모(%)	메모
ASTM A213 T11	ASTM/ASME	0.05~0.15	≤0.50–1.00	0.30~0.60	≤0.025	≤0.035	1.00~1.50	0.44–0.65	핀 튜브용 공통 베이스
ASTM A213 T22	ASTM/ASME	0.05~0.15	≤0.50	0.30~0.60	≤0.025	≤0.025	1.90~2.60	0.87–1.13	고온 서비스를 위한 더 높은 Cr/Mo
EN 13CrMo4-5 (1.7335)	EN 10216-2	0.10~0.17	≤0.35	0.40~0.70	≤0.025	≤0.010	0.70–1.15	0.40~0.60	유럽 등가 합금강
JIS G3462 STBA22	JIS	≤0.15	≤0.50	0.30~0.60	≤0.035	≤0.035	0.80~1.25	0.45~0.65	일본 상당 등급
GB /T 5310 12Cr1MoVG	GB	0.08~0.15	0.17–0.37	0.40~0.70	≤0.025	≤0.010	0.90~1.20	0.25~0.35	중국 보일러 튜브 합금강

기계적 성질

등급	기준	인장 강도 Rm(MPa)	항복강도 Re/Rp0.2(MPa)	신장 A (%)
ASTM A213 T11	ASTM/ASME	≥ 415	≥ 220	≥ 30
ASTM A213 T22	ASTM/ASME	≥ 415	≥ 205	≥ 30
EN 13CrMo4-5	KO	450-600(t ≤16mm)	≥ 300	≥ 19
JIS STBA22	JIS	≥ 410	≥ 205	≥ 30
GB 12Cr1MoVG	GB	470-640	≥ 255	≥ 21
