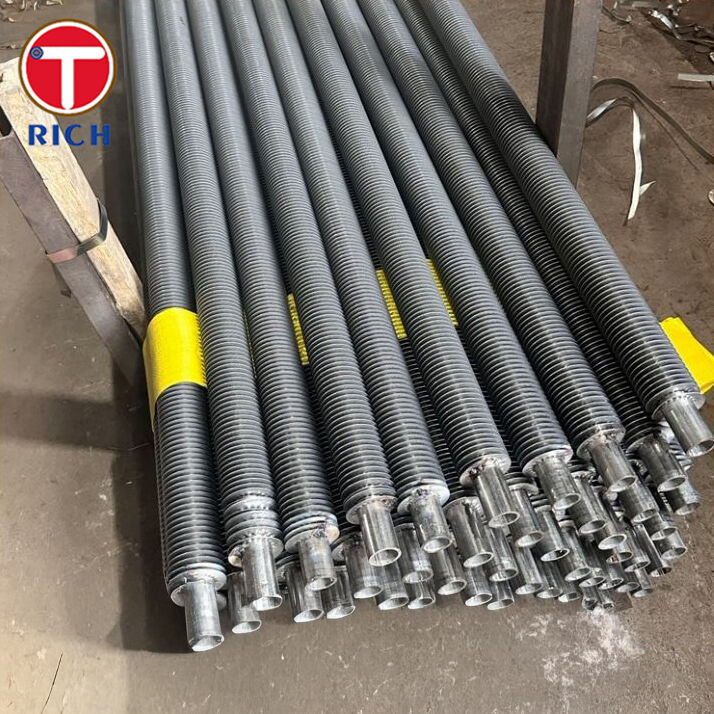

향상된 열 전달을 위한 열교환기용 합금강 L-형 풋 텐션 와운드 핀 튜브
제품 상세정보
합금제철 톱니 튜브
,L-풋 텐션 와운드 핀 튜브
,열교환기 핀형 관
열교환기용 합금강 L-풋 텐션 와운드 핀 튜브
재료 소개

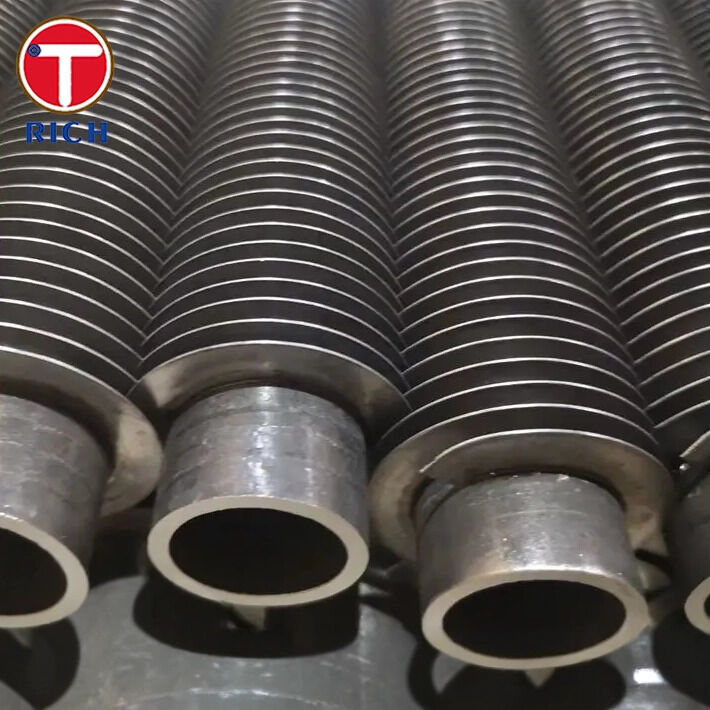

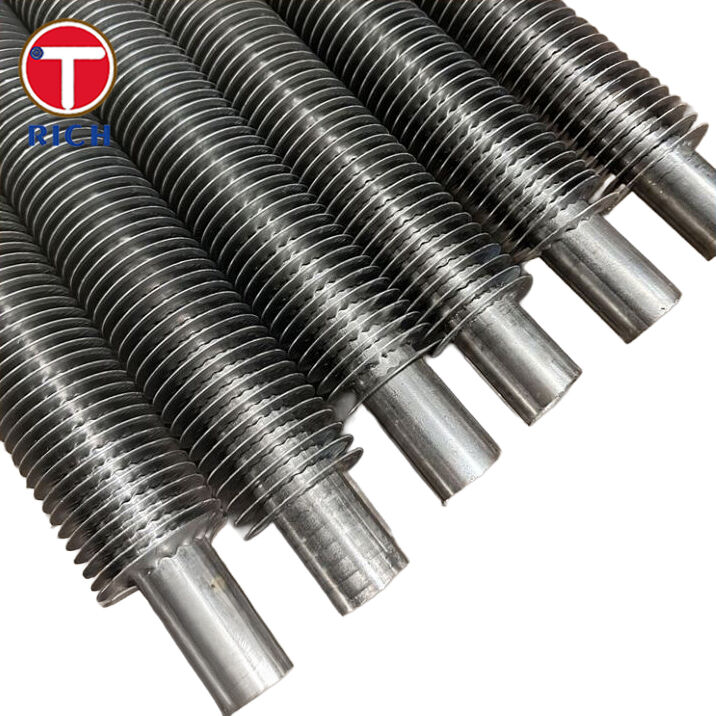

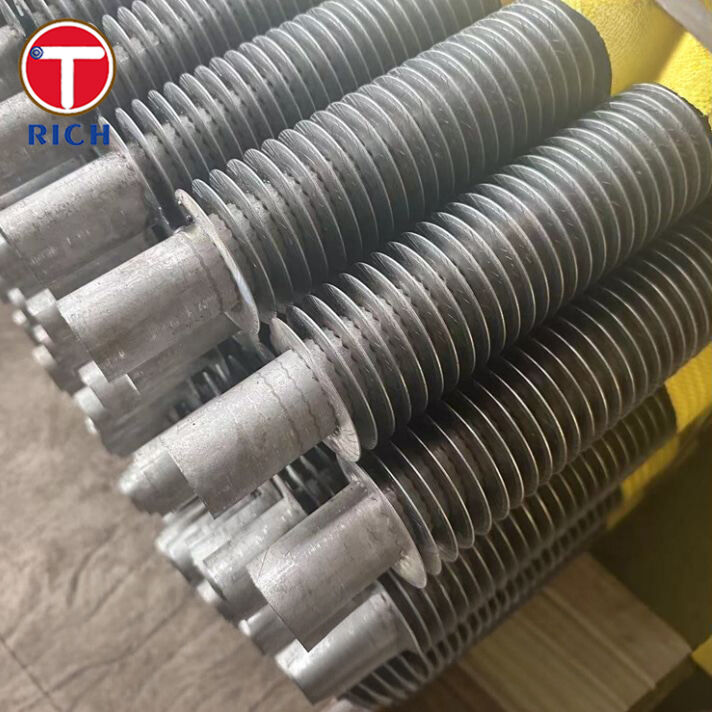

이 제품은 “L-풋” 스타일의 텐션 와운드 핀 튜브로, 핀 스트립을 “L”자형 풋으로 미리 성형하여 장력 하에서 베이스 튜브 주위에 나선형으로 감습니다. 이는 핀과 튜브 사이에 강력한 기계적 결합을 생성하고 열 전달 성능을 향상시킵니다.
베이스 튜브는 합금강으로 제작되어 일반 탄소강 핀 튜브보다 더 높은 강도, 더 높은 온도 또는 더 까다로운 환경에 적합합니다.
사양
-
베이스 튜브 재료: 고객이 지정한 합금강(탄소-몰리, 크롬-몰리 합금 또는 기타 합금강 등급 포함 가능).
-
핀 재료: 일반적으로 알루미늄 또는 구리 스트립을 L-풋 프로파일로 성형하여 튜브에 장력 하에 감습니다.
-
튜브 외경(일반 범위): L-풋 텐션 와운드 핀 튜브의 경우 ~0.5″ ~ ~2″ (12.7 mm ~ ~50.8 mm).
-
핀 높이: 최대 ~16 mm(L-풋 타입의 경우).
-
핀 두께: 일반적인 L-타입 핀 튜브의 경우 약 0.15 mm ~ 0.6 mm.
-
핀 피치: 인치당 6~12개의 핀(~2.4 ~ ~4.8 mm 핀 간격).
-
길이: 설계 요구 사항에 따라 맞춤 제작.
-
온도 제한: 기본 L-풋 핀 튜브의 경우 일반적으로 최대 ~130 °C (≈270 °F).
주요 특징
-
L-풋 프로파일은 핀과 튜브 사이에 넓은 접촉 면적을 제공하여 열 전도를 개선합니다.
-
텐션 와운드 핀은 견고한 기계적 결합을 보장하여 진동 또는 열 사이클링 하에서 풀림을 방지합니다.
-
합금강 코어 튜브는 일반 탄소강에 비해 더 높은 강도와 향상된 온도 성능을 제공합니다.
-
전체 핀 커버리지는 튜브 표면을 외부 부식으로부터 보호하는 데 도움이 됩니다.
당사의 장점
-
향상된 내구성과 신뢰성 — 고객은 종종 시간이 지남에 따라 핀이 풀리는 것에 대해 걱정합니다. L-풋 텐션 와운드 구조는 일관된 기계적 결합을 보장하여 이를 방지합니다.
-
향상된 열 전달 효율 — 더 큰 핀-튜브 접촉 면적과 더 촘촘한 와인딩은 성능을 향상시키며, 종종 표준 텐션 와운드 설계보다 효율성을 크게 높입니다.
-
부식 방지 — 연속적인 핀 커버리지와 촘촘한 접착력은 베이스 튜브의 공기 측 부식을 줄여 서비스 수명을 늘립니다.
-
재료 유연성 — 합금강 튜브와 핀 재료 모두 온도, 부식 또는 기계적 요구 사항에 맞게 맞춤 설정할 수 있습니다.
-
비용 효율적 — 압출 또는 용접 핀 튜브에 비해 L-풋 텐션 와운드 튜브는 더 경제적인 비용으로 뛰어난 성능을 제공합니다.
화학 성분
| 등급 | C (%) | Mn (%) | Si (%) | Cr (%) | Mo (%) | 기타 (%) |
|---|---|---|---|---|---|---|
| ASTM A335 P9 | 0.10–0.15 | 0.30–0.60 | 0.50 max | 0.50–1.20 | 0.44–0.65 | V, Ti, Al |
| ASTM A335 P11 | ~0.08 | 0.29–0.60 | 0.50 max | 1.00–1.50 | 0.37–0.60 | V, Nb |
| ASTM A335 P22 | ~0.10 | 0.29–0.60 | 0.50 max | 2.00–2.50 | 0.85–1.03 | V, Nb |
| ASME SA179 | ≤0.30 | 0.27–0.63 | 0.10–0.35 | 0.40 max | — | — |
| ASTM A192 | ≤0.35 | 0.27–0.63 | 0.10–0.35 | 0.30–0.80 | ≤0.50 | — |
기계적 특성
| 등급 | 인장 강도 (MPa) | 항복 강도 (MPa) | 신율 (%) |
|---|---|---|---|
| ASTM A335 P9 | ~415 | ~205 | ≥30 |
| ASTM A335 P11 | ~415 | ~205 | ≥30 |
| ASTM A335 P22 | ~415 | ~205 | ≥30 |
| ASME SA179 | ~415 | ~205 | ≥30 |
| ASTM A192 | ~415 | ~205 | ≥30 |
적용 가능한 표준
이 제품과 관련된 실행 표준은 다음과 같습니다.
-
베이스 튜브: ASTM A335 (P9, P11, P22), ASME SA179, ASTM A192 등.
-
핀 재료: ASTM B209에 따른 알루미늄; ASTM B152에 따른 구리.
-
생산 사양: 텐션 와운드 L-풋 핀 프로파일, 나선형 래핑, 기계적 잠금.
-
테스트: 수압 또는 공압 테스트, 핀 접착력 확인, 치수 검사.
응용 분야
일반적인 용도: 표면적 증가 및 고성능 합금강 튜브가 필요한 열교환기.
구체적인 응용 분야는 다음과 같습니다.
-

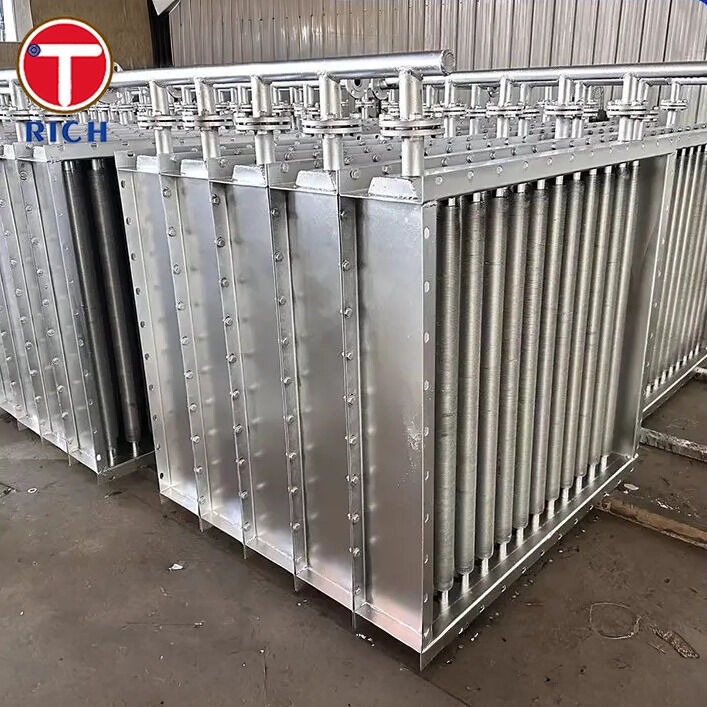

발전소: 공랭식 응축기, 공기 예열기, 폐열 회수 장치.
-
석유 및 가스 / 석유화학: 정유 냉각기, 공정 가스 냉각기, 열 회수 시스템.
-
HVAC 및 냉동: 응축기, 증발기, 산업용 공기 냉각기.
-
화학 및 식품 산업: 가스 측 열 교환을 위한 건조기, 히터, 냉각기.
-
해양 및 해상: 부식성 해양 환경에 노출된 공기 냉각기.
