원래 장소:
ISO9001 ISO 14001 TS16949
브랜드 이름:
TORICH
인증:
ISO9001 ISO 14001 TS16949
모델 번호:
L형 핀 튜브

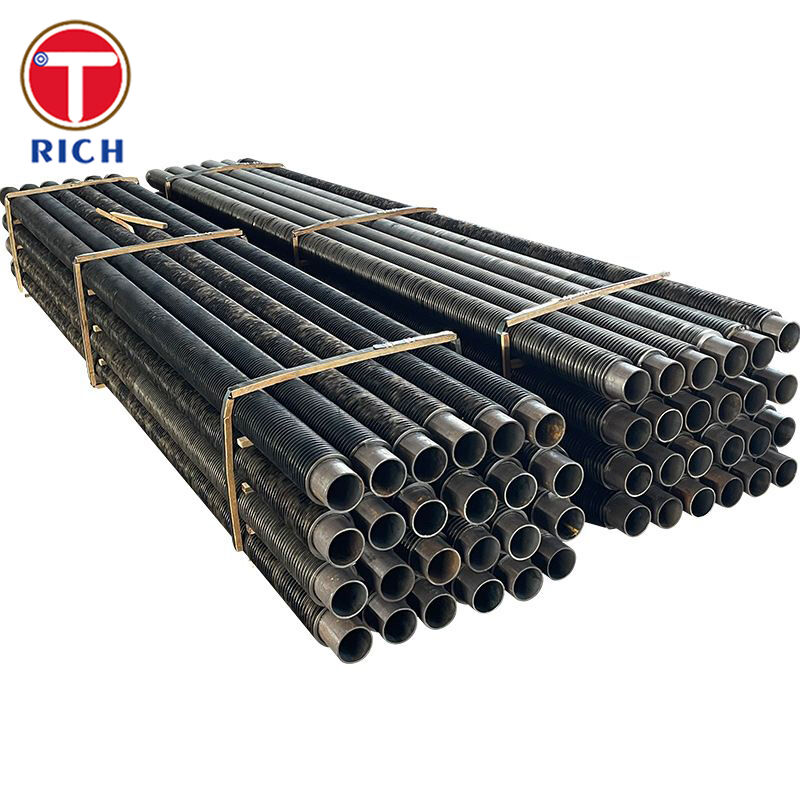

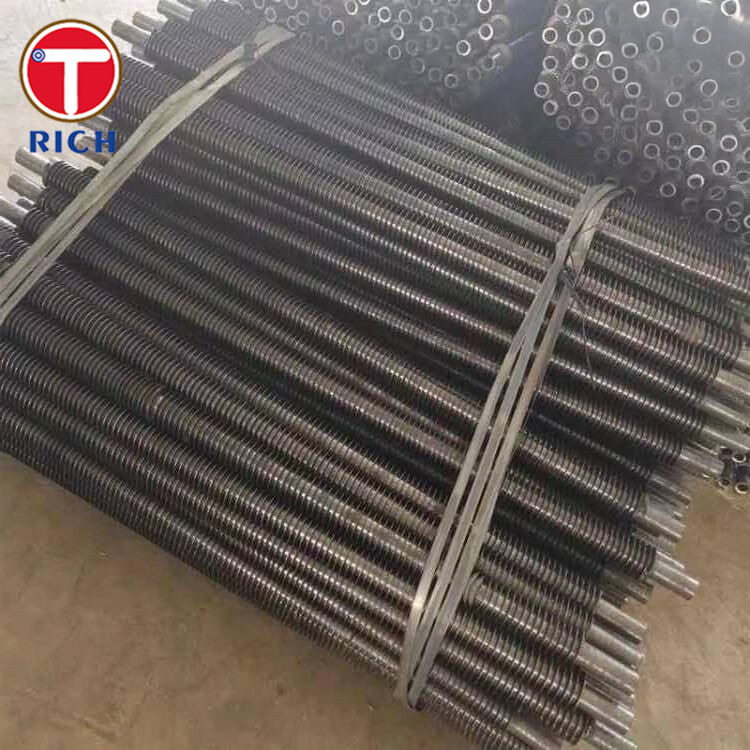

알루미늄 L-발 긴장 윙 핀 튜브는 두 금속 또는 다 금속 열 전달 요소로 얇은 알루미늄 스트립이 제어 된 긴장 하에 기체 튜브 주위에 나선형으로 윙됩니다.이발 줄기 의 한 가장자리 에 처음 ′′L′′ 모양 의 발 이 형성 된다; 이 발은 직접 튜브의 외부 표면에 부착되어 튜브의 전체 길이를 따라 날개를 기계적으로 잠금합니다.
기본 튜브는 탄소 강철, 저연금 강철, 스테인리스 강철 또는 구리 및 청동과 같은 비철재료로 이루어질 수 있습니다.이 지느러미는 일반적으로 고열전도 알루미늄 합금으로 만들어집니다.1050, 1060, 3003, 5052, 1100) 이 설계는 알루미늄 지느러미의 우수한 열전도성과 경화 저항과 함께 기본 튜브의 기계적 강도 및 압력 등급을 결합합니다.

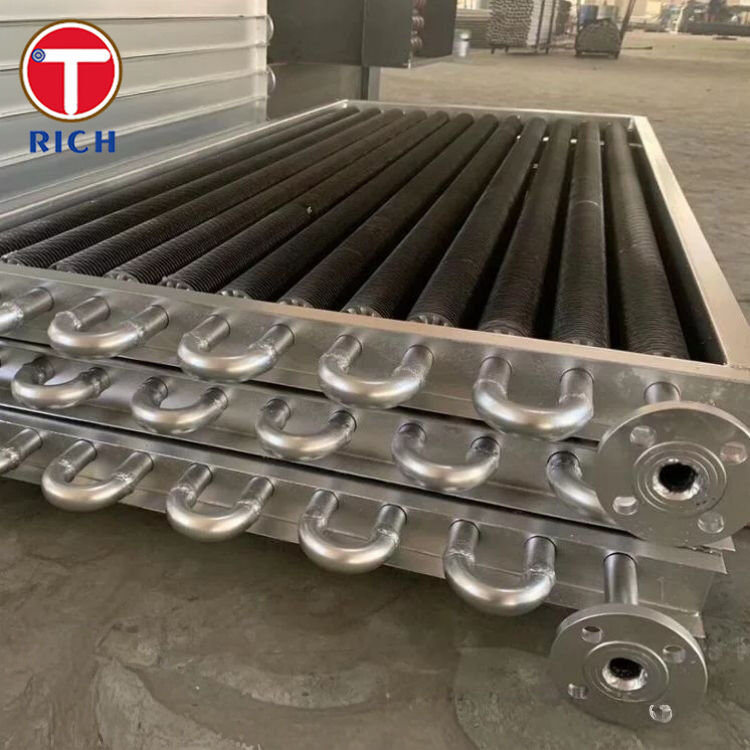

L형 핀 튜브는 공기 냉각 열 교환기, 산업용 라디에이터 및 공정 가스 냉각기에 널리 사용됩니다.특히 작동 온도가 낮고 중간에 있고 파이프 벽의 추가 보호가 필요한 경우.
이 값은 알루미늄 L-발 긴장 윙 핀 파이프에 대한 일반적인 제조 능력을 나타냅니다. 실제 차원 및 허용량은 고객 도면과 적용 가능한 코드에 따라 최종 결정됩니다.
기본 튜브 재료
탄소강: 예를 들어 SA-179, SA-210, SA-214
스테인리스 스틸: 예를 들어 TP304/304L, TP316/316L
소금 또는 비철 (황, 구리, Cu-Ni) 의 용품
핀 재료
알루미늄 합금: AA1050/1050A, 1060, 1100, 3003, 5052
온도는 일반적으로 핀 스톡에 H14 / H16
튜브 외부 지름 (OD)
약 12.7~50.8mm (1/2"~2") 일반적으로 공급
다른 OD 범위는 재료와 벽 두께에 따라 가능합니다.
파이프 벽 두께
일반적으로 설계 압력 및 코드에 따라 1.5~6.0 mm; 고압 서비스에 사용할 수있는 더 무거운 벽
날개 높이
대략 6~16mm (1/4"~5/8") 의 크기이며, 특별한 디자인에 더 큰 지느러미가 가능합니다.
지느러미 두께
일반적으로 0.2~0.4mm (≈0.008"~0.016")
핀 피치 (핀 밀도)
열 설계에 따라 1인치당 5~13개의 지느러미 (≈4~16mm 지느러미 거리가)
최대 파이프 길이
약 15~18m (≈50~60 ft) 까지, 재료 및 운송 제한에 따라
권장 작동 온도
일반적으로 200 °C (≈400 °F) 까지 계속 사용
근관관 재료, 핀 합금 및 환경에 따라 ≈230+ °C (450 °F) 까지의 단기 최고가 허용될 수 있습니다.
더 높은 금속 온도에서 추출되거나 내장 된 지느러미 유형은 일반적으로 선호됩니다.
높은 열 전달 효율성
알루미늄 지느러미는 매우 높은 열전도성과 큰 외부 표면 면적을 제공하며 공기측 제어 서비스에서 전체 열 전달 계수를 크게 증가시킵니다.
안전 기계적 핀 튜브 결합
L발은 각 지느러미 회전이 튜브에 단단히 부착되도록 튼튼하게 부착되어 있으며, 균일한 지느러미 간격을 제공하고 열 사이클과 진동으로 지느러미 이동이나 분리되는 것을 방지합니다.
기본 튜브의 경화 보호 개선
지느러미의 발은 튜브 표면을 덮고, 공기에 직접 노출되는 것에서 철강을 보호하고 많은 환경에서 지느러미 아래의 부식 위험을 줄입니다.
공기 냉각 용도로 최적화
L형 플린 튜브는 온도 교환기 및 플린 팬 냉각기에서 온도, 압력 및 진동 수준이 중간 될 것으로 예상되는 곳에서 널리 사용됩니다.
유연한 재료 조합
모든 적절한 튜브 재료는 각 프로젝트에 대한 높은 전도성 알루미늄 핀, 균형 비용, 부식 저항 및 압력 등급과 결합 될 수 있습니다.
비용 효율적인 솔루션
진압된 핀 튜브와 비교하면텐션 랜드 알루미늄 L 발 핀링은 일반적으로 더 낮은 재료 및 제조 비용을 제공하면서도 적절한 조건에서 신뢰할 수있는 핀 접착과 좋은 서비스 수명을 제공합니다..
1. ∼지느러미가 진동과 열순환으로 느슨하거나 흔들리나요?
L발 프로파일과 제어 된 텐션 와일링은 약 400 ~ 450 ° F까지의 전형적인 운영 범위에서 핀 리프팅과 움직임을 저항하는 핀과 튜브 사이의 기계적 인 횡단구를 만듭니다.
균일한 지느러미 간격과 단단한 뿌리 접촉은 긴장과 소음을 방지하고, 지느러미 팬 냉장고와 공기 냉장고의 장기 안정성을 향상시킵니다.
2. ✅특히 야외 또는 해안식물에서 기초관의 부식 조절은 어떻게 합니까?
알루미늄 L-발은 튜브 표면을 덮고, 환경과 철강 또는 합금 튜브 사이의 추가 장벽을 제공합니다.
피인 합금 (예를 들어, 3003 또는 5052 경화 저항을 향상시키기 위해) 및 튜브 합금 (예를 들어,스테인리스 스틸 또는 Cu-Ni) 는 해양 또는 화학적으로 공격적인 대기에서 갈바닉 효과를 최소화하기 위해 선택됩니다..
3제 코드와 표준 요구사항을 충족시킬 수 있나요?
기본 튜브 및 알루미늄 핀 재료는 주요 국제 표준: ASTM (B209, B221, B234/B241/B429), EN (EN 573-3, EN 755-1/2), GOST 4784에 따라 공급되고 제조됩니다.JIS H 4000/H 4040 및 GB/T 3190, GB/T 44371그 중에서도
알루미늄 지느러미 합금의 화학적 구성과 기계적 특성은 관련 합금 명칭 (1050, 1060, 3003, 5052, 6063 등) 에 따라 제어됩니다.추적 가능하고 반복 가능한 성능을 보장합니다..
4✅제 기존 팩 디자인 (OD, 지느러미 높이, FPI, 길이) 에 맞을 수 있나요?
우리는 1/2 "에서 2 "까지 전형적인 튜브 OD를 지원합니다. 약 1/4"에서 5/8 "의 지느러미 높이를, 5에서 13 FPI까지 지느러미 pitches 및 ~ 15~18m까지 튜브 길이를 포함합니다.석유화학 및 에너지용.
맞춤형 기하학과 지느러미 밀도는 기존 열 설계 또는 후장 요구 사항과 일치하도록 설계 될 수 있습니다.
5유지보수, 청소 및 교체에 대해 어떻게 생각하십니까?
부드러운 알루미늄 핀 표면은 일반적으로 핀 팬 장치에서 사용되는 표준 공기 부풀림 또는 저압 물 씻기 청소 절차와 호환됩니다.
표준 합금 명칭과 차원 범위에 대한 일관된 준수로 원본 팩트와 완전히 교환 가능한 대체 튜브의 공급이 용이합니다.
| 합금질 | 전형적인 표준 참조 | Al (분, %) | 시 (최대, %) | Fe (max, %) | Cu (최대, %) | Mn (범위, %) | Mg (범위, %) | Cr (max, %) | Zn (최대, %) | Ti (최대, %) |
|---|---|---|---|---|---|---|---|---|---|---|
| 1050 / 1050A | ASTM B209, EN 573-3, GB/T 3190 | 99.5 | 0.25 | 0.40 | 0.05 | 0.05 | 0.05 | 0.05 | 0.07 | 0.05 |
| 1060 | ASTM B209/B221, EN 573-3, GB/T 3190 | 99.6 | 0.25 | 0.35 | 0.05 | 0.03 | 0.03 | ∙ | 0.05 | 0.03 |
| 3003 | EN AW-3003 / AlMn1Cu, ASTM B221, GB/T 3190 | 발 (~96.8+) | 0.60 | 0.70 | 0.056020 | 10.0 ∼ 1.5 | ∙ | ∙ | 0.10 | ∙ |
| 5052 | 5052, EN 573-3, GB/T 3190 | 재고 | 0.25 | 0.40 | 0.10 | 0.10 | 2.2228 | 0.35 | 0.10 | ∙ |
| 6063 | 6063, EN AW-6063, EN 573-3, GB/T 3190 | 970.59935 | 0.20~0.60 | 0.35 | 0.10 | 0.10 | 0.45'0.90 | 0.10 | 0.10 | 0.10 |
| 합금 | 전형적인 성향 (평평한 / 지느러미 주머니) | 최고 팽창 강도 (UTS) (MPa) | 00.2% 단속/출력 강도 (MPa) | 연장 A50 (%) | 참고문서 |
|---|---|---|---|---|---|
| 1050A | H14 (반 단단한) | ~90 ₹100 | ~35 푼50 | ~30~45 | 매우 높은 융통성, 낮은 강도; 훌륭한 열 및 전기 전도성. |
| 1060 | O ~ H14 (반 단단하게 굽힌) | ~70~120 (성향에 따라) | ~55£110 | ~530 | 상업적으로 순수한 알루미늄과 매우 높은 전도성; 강도는 주로 냉동 작업에서 나온다. |
| 3003 | H14 | ≈150 (≈22,000 psi) | ≈145 (≈21,000 psi) | ≈16 | Mn 합금; 1xxx 합금보다 높은 강도, 좋은 형성성 및 부식 저항성. |
| 5052 | H32 | ≈225~250 (≈33,000~36,000 psi) | ≈190~193 (≈28,000 psi) | ≈10 ≈12 | Mg 및 Cr 합금 ∙ 해양 등급 ∙ 알루미늄 ∙ 우수한 부식 저항성 및 중간 고 강도 |
| 6063 | T5 (집출) | ≈180 ∼190 | ≈140~150 | ≈8 ≈12 | 열처리 가능한 진압 합금; 핑이나 알루미늄 튜브가 진압되는 경우 좋은 표면 완공과 적절한 강도. |
소재 선택 및 고객 사양에 따라 L형 알루미늄 L발 핀 튜브는 다음 (또는 동등한) 표준에 따라 제조될 수 있습니다.
ASTM (미국)
ASTM B209알루미늄 및 알루미늄 합금 엽과 판 (알루미늄 핀 스트립)
ASTM B221 / B221M알루미늄 및 알루미늄 합금 진압 막대, 막대, 와이어, 프로필 및 튜브 (알루미늄 튜브 및 섹션)
ASTM B234 / B241알루미늄 및 알루미늄 합금 당겨진 꿰매지 않은 파이프 및 파이프
EN (유럽)
EN 573-3알루미늄 및 알루미늄 합금 ᄋ 도조 제품의 화학적 성분 및 형태 (합금 용품의 명칭 및 성분)
EN 755-1 / EN 755-2알루미늄 및 알루미늄 합금 알루미늄 및 알루미늄 합금
GOST (러시아/CIS)
GOST 4784알루미늄 및 가공 알루미늄 합금
JIS (일본)
JIS H 4000알루미늄 및 알루미늄 합금 잎, 스트립 및 판 (핀 스트립)
JIS H 4040알루미늄 및 알루미늄 합금 막대, 막대 및 와이어 (압진 제품 및 튜브와 관련된)
GB / T (중국)
GB/T 3190-조각 알루미늄 및 알루미늄 합금의 화학적 구성 (합금 제한)
GB/T 44371알루미늄 및 알루미늄 합금 핫 엑스트루즈 튜브: 부분 1: 꿰매지 않은 튜브 (알루미늄 기본 튜브)
강철, 스테인레스 스틸 및 기타 기본 파이프 재료는 ASME, EN, GB 또는 GOST 압력 파이프 및 보일러 표준과 같은 프로젝트 특정 코드와 일치합니다.
일반 응용 분야
알루미늄 L-발 긴장 윙 핀 튜브는 공기 부위 저항이 지배하고 향상된 외부 표면이 필요한 광범위한 열 장비에 적합합니다.
정제공장 및 석유화학공장의 공기 냉각 열 교환기 및 핀 팬 냉각기
압축기 및 가스 터빈 시스템의 가스 냉각기 및 간 냉각기
엔진, 터빈 및 대형 회전 장비용 산업용 라디에이터
폐열 회수 장치 및 경제화 장치 (온도 한계 내에서)
공정가스, 공기열기 및 건조기 코일
HVAC 및 냉각 콘덴서/배증기, 금속 핀 및 튜브 디자인이 선호되는 경우
각 부문에서의 전형적인 사용
석유 및 가스 / 석유화학
공기 냉각 공정 가스 냉각기, 응축기 뭉치, 안정기 상부 냉각기 및 파이프 래크 설비의 핀 팬 냉각기
전력 생산
제너터 및 모터 공기 냉각기, 터빈 윤활유 냉각기, 수소 냉각기 (알루미늄 지느러미가 허용되는 경우) 및 보조 시스템 공기 냉각기.
화학 및 비료 공장
공정 흐름 (NH3, 합성 가스, 공기, 질소) 에 대한 공기 냉각기, 제품 냉각기 및 중온과 부식성이 알루미늄 핀 능력과 일치하는 용매 회수 시스템.
금속, 종이, 식품 및 건조 장비
뜨거운 공기와 건조기, 오븐 코일 및 프로세스 공기 히터, 높은 핀 면적과 상대적으로 낮은 핀 무게의 혜택을 누립니다.
HVAC / 냉각
맞춤형 코일 및 산업용 공기 온도기, 적절한 온도 및 부식 껍질 내에서 가벼운 상업용 코일보다 튼튼한 금속 핀과 무거운 벽 튜브가 선호됩니다.
A: 제조사, 또한 무역을 할 수 있습니다.
A: 일반적으로는 상품이 재고에 있는 경우 10-15일, 또는 상품이 재고에 없는 경우 30-40일입니다.
양에 따라 달라집니다.
A: 예, 우리는 무료로 샘플을 제공 할 수 있지만 화물 비용을 지불해야합니다.
A: 지불 <=2000USD, 100% 사전. 지불>=2000USD, 30% T/T 사전, 배송 전 잔액.
다른 질문이 있다면, pls 나를 연락하는 것을 자유로이 느끼십시오.
