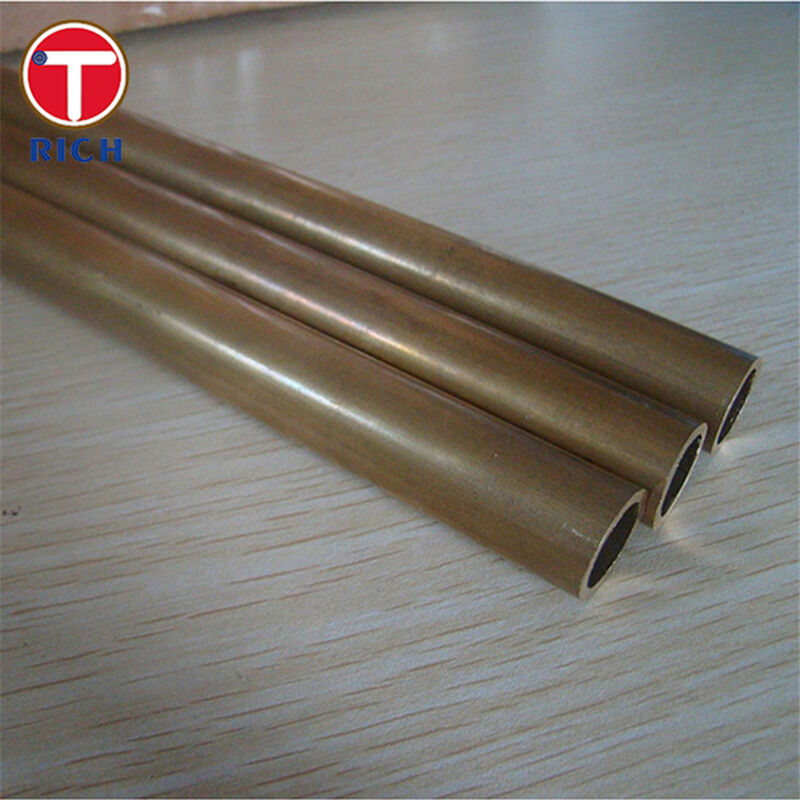

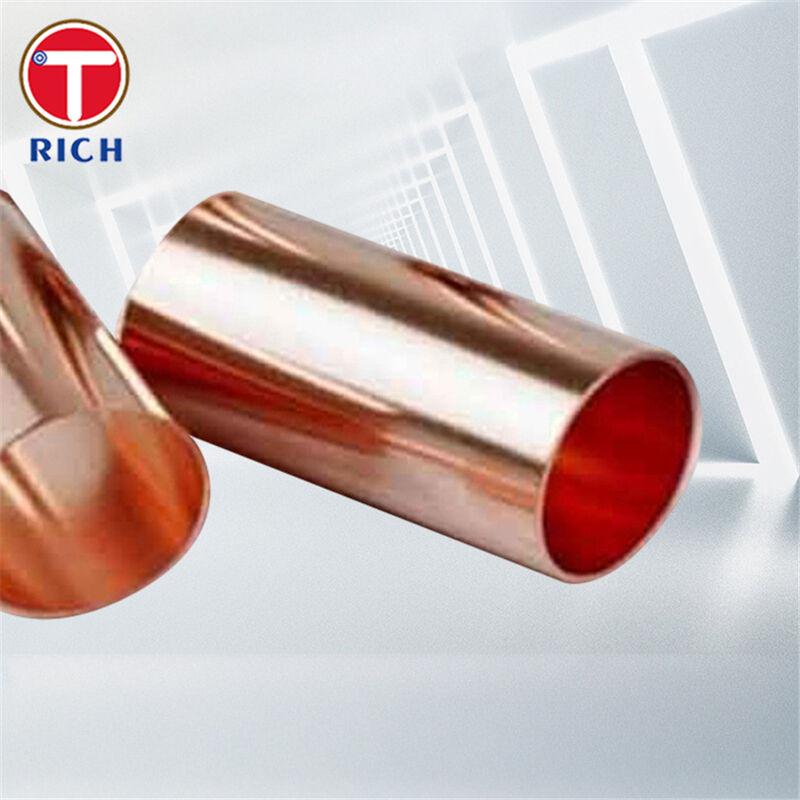

ASTM B75 C12200 구리 합금 튜브 증기 추적용 고품질 구리 합금 튜브

재료 설명

ASTM B75 C12200 구리 합금 튜브는 매듭이 없는,일반 엔지니어링 서비스를 위해 설계된, 특히 증기 추적 및 저온에서 중온 증기 선에 잘 적합한, 냉면화 된 광소독산화 구리 (Cu-DHP) 튜브.

이 합금 (UNS C12200 / Cu-DHP) 은 다음을 결합합니다.

• 매우 높은 구리 순도 (Ag를 포함하여 ≥99.9% Cu) 는 산화 해제 물질로 0.015~0.040%의 인소를 가지고 있으며, 수소 부러움에 대한 저항성과 좋은 용접성을 보장합니다.

• 우수한 열 전도성 및 전형적인 증기 및 응축 환경에서 좋은 부식 저항성.

이것은 프로세스 파이프 라인, 밸브, 도구 및 보조 장비의 증기 추적에 견고하고 경제적인 선택이됩니다.

사양

등급 & 표준

• 재료: 엽수소-독산화 구리, 고 잔류 P (Cu-DHP)

• UNS: C12200

• 제품 형태: 매듭 없는 구리 튜브

• 관행 표준: ASTM B75 / B75M

동등한 명칭 ( 참조)

• EN: Cu-DHP, CW024A

• JIS: C1220 (튜브에 대한 C1220T)

• GB: TP2 (포스퍼스 디옥시드 된 구리 파이프)

• GOST: GOST 617 구리 튜브에 사용되는 M1Ф형 탈산화 구리

제조 과정

• 직물, 직물, 직물, 직물, 직물

• 물품은:

  • 완전히 굽힌 (소박 스킬 / 직선 길이가)

  • 주문에 따라 가볍게 또는 단단하게 당겨

증기 추적용 전형적인 차원
(디자인에 따라, 아래는 흔한 추적자 크기)

• 외부 지름 (OD): 3/8 " (9.52 mm), 1/2" (12.7 mm) 일반적으로 사용; 1/4" ′′ 7/8" OD 가용

• 벽 두께: 일반적으로 3/8 "1/2" OD 추적 튜브에 0.9 ∼ 1.2 mm

• 길이는:

  • 평면 굴곡: 각 굴곡당 최대 50~150m (유형)

  • 직선의 길이는: 3~6m 표준, 요청에 따라 주문

배달 상태 및 완료

• 온도: O60 (소름게 굽힌) 은 굽기가 쉽기 때문에 증기 추적에 선호됩니다. 더 높은 강도가 필요한 경우 단단한 온도 (H55/H80 등) 가 제공됩니다.

• 종말: 껍질이 벗겨진 평면 종말; 요청에 따라 다른 종말 제조

• 표면: 깨끗하고 밝은 또는 가벼운 산화물, 증기 및 응고 용역을 위해 내부 청결을 제어합니다.

주요 특징

1. 증기 추적 온도에 최적화

   • ASTM B75 아래의 C12200 구리 튜브는 유체 및 증기 선에 널리 사용되며 저압 및 중압 증기 서비스에 전형적인 높은 온도에서 강도를 유지합니다.

2. 탁월 한 열 전도성

   • 높은 열전도 (약 196 W/m·K) 는 증기에서 추적 라인으로 효율적인 열 전달을 가능하게 하며, 추적 물질의 수와 증기 소비를 줄입니다.

3. 수소 분해에 대한 저항성

   • 광소 산화 해소는 용해된 산소를 최소화하고 "증기 부러움" (수소병) 을 예방합니다. 뜨거운 습한 서비스에서 구리의 핵심 요구 사항입니다.

4. 증기/연결물에서 강한 부패 저항성

   • C12200 및 관련 Cu-DHP 합금은 물, 증기 및 많은 산업 대기에서 일반적인 경식 및 구멍에 대한 매우 좋은 저항을 나타내며 증기 라인 및 추적기에 긴 서비스 수명을 지원합니다..

5. 굽는 것, 형성 하는 것, 결합 하는 것

   • 탁월한 냉공업성과 용접/연금 특성으로 인해 좁은 반지름의 구부러짐, 공정 파이프 주위 롤링 및 신뢰할 수있는 관절 (연접, 용접, 압축 피팅) 이 가능합니다.

6. 검증 된 표준화 된 품질

   • ASTM B75는 구리 파이프에 대한 기계적 시험, 수소 부러지기 시험, 팽창 시험 및 비 파괴적 (전류 / 압력) 시험을 지정하여 일관성 있고 추적 가능한 품질을 보장합니다.

7. 온도 조건 에서 비용 효율적 대 스테인리스

   • 많은 디자인에서 구리 추적 튜브는 중소와 호환되는 경우 약 400 ° F (204 ° C) 까지 증기 서비스를 위해 권장되며 스테인리스 스틸보다 낮은 재료 및 설치 비용을 제공합니다.

우리 의 장점

공학자 및 증기 추적 파이프 구매자의 일반적인 질문에 근거하여, 이 제품과 공급 접근 방식이 주요 문제를 해결하는 방법은 다음과 같습니다:

1. ❑ 구리는 제 증기 추적 온도와 압력에 정말 적합한가요?

• 엔지니어링 지침은 포화 증기 온도가 약 400 ° F (204 ° C) 를 초과하지 않고 프로세스 또는 환경이 공격적으로 부식적이지 않은 경우 구리 파이프가 적합하다고 나타냅니다.

• 우리의 C12200 튜브는 설계 압력과 적용되는 파이프 코드에 따라 선택 된 벽 두께로 공급됩니다.증기 추적 우수 실무 문서에서 권장하는 바와 같이 더 심한 열 사이클을 위해 더 무거운 벽이 제공 될 수 있습니다..

우리가 제공하는 것

• 응용 프로그램 검토 (증기 압력, 온도, 매체, 환경) 및 C12200 구리가 이상적 인 경우와 316L 스테인리스 추적 튜브가 더 나은 선택에 대한 지침.

• 벽 두께 선택과 문서화 내부 표준과 프로젝트 사양에 맞추기 위해.

2. 腐蚀 및 응축물 청결은 어떨까요?

설계 가이드 는 구리 가 경제적이지만, 물 화학적 성질 이 좋지 않으면 부식 물질 이 함정 과 기구 를 오염 시킬 수 있다고 지적 한다.

우리의 접근 방식

• 우리는 C12200을 제어 화학 Cu-DHP 용액으로 공급합니다. 매우 낮은 불순물 수준과 증기, 물, 열 교환 시스템에서 입증된 서비스입니다.

• 요청에 따라 다음을 제공할 수 있습니다.

  • 비중있는 증기/컨덴세트 시스템에 대한 사전 청소 / 내부 청소 된 튜브

  • 가축 처리 프로그램과의 호환성에 대한 지침

  • 316L 트레이저의 대체 솔루션

3∙ ∙ 파이프가 ASTM B75 및 프로젝트 QA 요구 사항을 충족하는지 어떻게 알 수 있습니까?

ASTM B75/B75M는 화학, 기계적 특성, 팽창 테스트, 수소 부러지기 테스트 및 매듭없는 구리 파이프의 파괴적이지 않은 테스트에 대한 엄격한 요구 사항을 정의합니다.

우리가 제공하는 것

• 다음을 포함하는 재료 시험 보고서 (EN 10204 3.1)

  • 화학 분석 (Cu, P 및 잔류)

  • 튼튼성 검사 결과와 경직성

  • 필요에 따라 확장 / 평평화 시험

  • 에디 전류 또는 수정적/공압적 시험

• 열, 코일 및 뭉치에 의해 완전한 추적 가능성, 또한 ASTM / 고객 사양에 맞는 포장 및 표시.

4. ✅나는 긴 코일과 신뢰할 수있는 굽기 성능을 가진 추적 튜브를 얻을 수 있습니까?

증기 추적 설계 지침은 효율적인 설치를 위해 긴 연속 실행에서 3/8 "와 1/2" OD 구리 또는 스테인레스 튜브의 사용을 강조합니다.

우리의 장점

• 부드럽게 굽힌 C12200 코일은 뛰어난 유연성 (유형적인 O60 팽창력 220~260 MPa, ≥40% 연장) 으로 인해 번쩍이는 것 없이 공정 라인을 꽉 감싸게 됩니다.

• 평면 윙 코일은 관절과 누출 지점을 최소화하여 설치 시간과 유지보수 위험을 줄입니다.

5∙ ∙ 다중 표준 프로젝트에서 동등한 점수가 필요한 경우? ∙

글로벌 프로젝트는 종종 ASTM, EN, JIS, GB 및 GOST 문서를 혼합합니다. Cu-DHP / C12200는 CW024A, C1220 및 TP2 및 러시아 M1F 유형의 구리와 잘 정립 된 교차 참조를 가지고 있습니다.

우리는 지지합니다.

• 데이터 시트 및 인증서에서 횡단 표준 매핑 (ASTM ∼ EN ∼ JIS ∼ GB ∼ GOST)

• UNS 및 지역 표시가 모두 필요한 경우 혼합 표준 표시

화학적 성분

기계적 특성

적용가능한 기준

ASTM (미국)

• ASTM B75/B75M (UNS C12000 및 C12200을 포함한다)

• ASTM B280 (C12200) 에어컨 및 냉장용 무선 구리 파이프

• ASTM B111 구리 및 구리 합금의 원활한 응축 및 열 교환 튜브.

EN (유럽)

• EN 12449 구리 및 구리 합금 구리 및 구리 합금

• EN 13600 / EN 1057 전기 및 배관용 용 구리 파이프 추가 표준

GB (중국)

• GB/T 5231 용조 및 용조 합금 (TP2) 의 명칭 및 화학 성분

• GB/T 1527 구리 및 구리 합금의 유관

• GB/T 18033?? 수직 구리 물 및 가스 파이프.

JIS (일본)

• JIS H3300 구리 및 구리 합금 (C1220T 포함) 의 매듭없는 파이프 및 튜브

GOST (러시아 / CIS)

• GOST 617-2006 일반용 구리 및 구리 파이프 √ 기술 조건 (M1/M1Ф형과 같은 구리 파이프에 적용됩니다).

응용 분야

일반 응용 분야

높은 열 전도성, 좋은 부식 저항성 및 우수한 형성성 덕분에 C12200 / Cu-DHP 튜브는 다음과 같이 널리 사용됩니다.

• 증기 추적 및 증기 선

• 열 교환기, 응축기 및 증발기

• HVAC 및 냉각 파이프

• 뜨거운 물과 차가운 물 분배

• 화학 및 공정 공장 파이프 (비 공격적인 매체)

증기 추적 및 증기 시스템에서의 특정 용도

1. 프로세스 파이프 라인의 증기 추적

2. 유틸리티 유통용 증기 선

3. 밸브, 기기 및 보조장비

4. 열 교환기 및 코일 응용

5. 건물 서비스 및 HVAC 증기 사용
