공기 냉각기용 향상된 공기 측 성능 및 신뢰할 수 있는 기계적 결합을 갖춘 내식성 크림프 핀 튜브

Name: 공기 냉각기용 향상된 공기 측 성능 및 신뢰할 수 있는 기계적 결합을 갖춘 내식성 크림프 핀 튜브
Brand: TORICH INTERNATIONAL LIMITED
SKU: 주름진 핀 욕조
Price: 900.00 USD
Availability: InStock

기본 특성

원산지: Zhejiang/China

브랜드 이름: TORICH

인증: ISO9001 ISO 14001 TS16949

모델 번호: 주름진 핀 욕조

부동산 거래

최소 주문 수량: 1톤

가격: 800-1000USD/Ton

지불 조건: L/C,D/A,D/P,웨스턴 유니온,T/T,MoneyGram

공급 능력: 연간 60000 톤/톤

태그

에어쿨러용 크림프린 튜브 (헬리컬 스트레션 윙, 콜드 포밍 핀 튜브) 소재 A크림 핀 튜브(또한나선 긴장 상처 / 차가운 모양의 핀 튜브) 는 열 전달 튜브입니다.금속 날개 스트립은 제어 된 긴장 아래 에릭스 로 윙a에기본 튜브핀 스트립은 접촉을 넓히기 위해 미리 형성되어 있으며, 파이프 표면에 기계적으로 잠금됩니다 (디자인에 따라 턱 / 태그 용접 또는 점 용접과 같은 끝 고정). 일반적인 재료 옵션 (자격화 가능): 기본 튜브:탄소강, 스테인레스강, 합금강, 구리, 티타늄, 듀플렉스 스테인레스, 니켈 합금 (프로젝트에 따라). ...

제품 상세정보

강조하다:

부식 방지 압착 핀 튜브

,

향상된 공기 측 성능 헬리컬 텐션 와운드 핀 튜브

,

신뢰할 수 있는 기계적 결합 냉간 성형 핀 튜브

Application: 공기 냉각기

Outer Diameter(Round): 30~325mm

Thickness: 2 - 50 밀리미터

Technique: 차가운 끌기, 핫 롤, 콜드 롤, erw, 뜨거운 롤/콜드 그린

Grade: ASTMA179 ASTMA192 ASTMA210 Gr.A1 ASTMA213TP304 ASTMA213 TP316L

Section Shape: 둥글고 직사각형

Length: 고객이 요구하는대로 8m, 5.8m, 2.5-8m

Standard: ASTM, DIN, GB, JIS, API

제품 설명

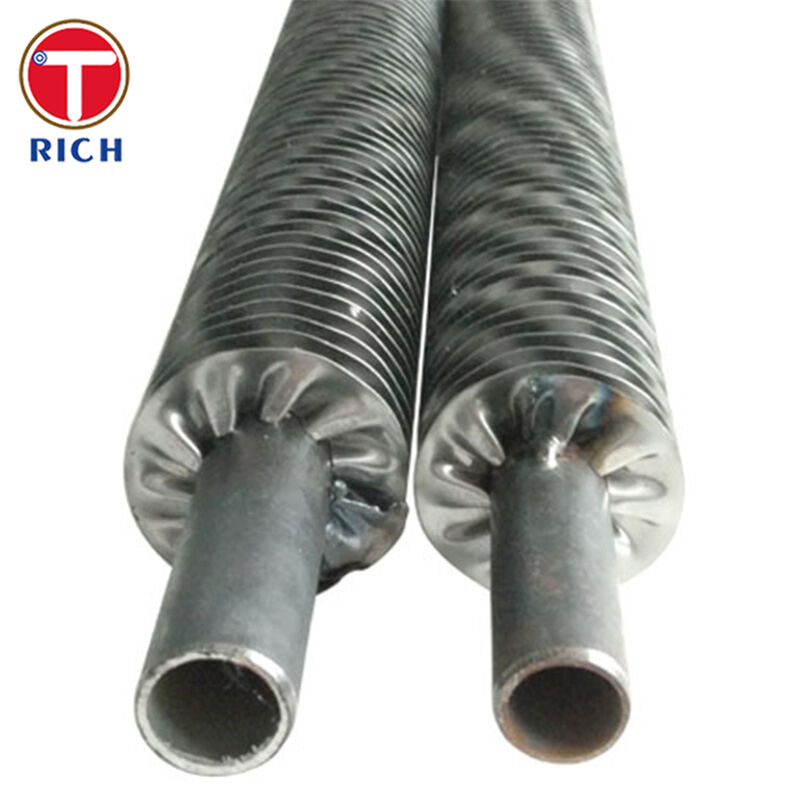

공기 냉각기용 향상된 공기 측 성능 및 신뢰할 수 있는 기계적 결합을 갖춘 내식성 크림프 핀 튜브 0

에어쿨러용 크림프린 튜브 (헬리컬 스트레션 윙, 콜드 포밍 핀 튜브)

소재

A크림 핀 튜브(또한나선 긴장 상처 / 차가운 모양의 핀 튜브) 는 열 전달 튜브입니다.금속 날개 스트립은 제어 된 긴장 아래 에릭스 로 윙a에기본 튜브핀 스트립은 접촉을 넓히기 위해 미리 형성되어 있으며, 파이프 표면에 기계적으로 잠금됩니다 (디자인에 따라 턱 / 태그 용접 또는 점 용접과 같은 끝 고정).

일반적인 재료 옵션 (자격화 가능):

기본 튜브:탄소강, 스테인레스강, 합금강, 구리, 티타늄, 듀플렉스 스테인레스, 니켈 합금 (프로젝트에 따라).
핀 스트립:알루미늄, 구리, 탄소 강철, 스테인리스 강철

사양

전형적인 구성 가능한 범위 (디자인과 데이터 시트별 최종 차원):

기본 튜브 오드:150.88~219.00mm
기본 튜브 벽 두께:≥ 1.00mm
튜브 길이:500~15000mm
핀 두께:00.15~2.00mm
날개 높이:60.0 ∼ 25.40mm
핀 밀도 / 피치:3·11 FPI (유형적)
맨 끝:필요에 따라 (롤링, 용접, 플랜징 또는 튜브-시트 결합)

주요 특징

더 나은 공기측 성능:크림핑 핀은 거동을 증가시키고 공기 쪽 열 전달 효율을 향상시킵니다.
신뢰성 있는 기계 결합:미리 형성된 지느러미 발은 접촉 영역을 증가시킵니다. 지느러미 끝은 포장을 안정시키기 위해 고정됩니다.
좋은 기계 저항:진동과 핸들링 강도가 중요한 공기 냉각기 및 핀 튜브 교환기에 적합합니다.
더 깨끗한 공기 흐름 채널:균일한 피치 디자인은 재/먼지 축적을 줄이고 더 쉬운 유지보수를 지원합니다.
비용 효율적인 면적 증강:더 무거운 용접 핀 구조로 이동하지 않고 외부 표면 면적을 증가시킵니다 (프로젝트에 의존합니다).

우리 의 장점

1) 짝수느러미가 시간이 지남에 따라 느슨해질까요?
우리는 통제된텐션 와일링 프로세스a와선형금지 기판접촉 영역을 늘리기 위해, 그리고 지느러미 끝은고정 (특정된 바에 따라 고정된 태그/태크/스팟)서비스와 운송을 위해 포장을 안정화합니다.

2) 이 지느러미 유형은 어떤 온도에 적합합니까?
크림 / 나선 긴장 윙 핀 튜브는 일반적으로 배치됩니다온도 중등(일반적으로 표시된 한계는~ 120°C까지구성 및 재료에 따라). 더 높은 온도 작업 또는 심한 열 사이클을 위해 우리는 선택 과정에서 대체 핀 구조 (예를 들어, 내장 또는 용접 된 핀 유형) 를 제안 할 수 있습니다.

3) 부식에 대한 기본 튜브 및 핀 재료를 어떻게 선택합니까?
우리는 다양한 재료 조합을 지원합니다. 탄소강, 스테인리스강, 구리 등프로세스 측의 부식(기반 튜브) 및주변 부식실제 운영 환경과

4) 먼지 가 있는 공중 에서 쉽게 악취 가 될 것 인가?
크림 핀 기하학은균일 피치그리고 실용적인 지느러미 프로파일로 먼지 교두보를 줄이고 공기 흐름 경로를 유지하도록 돕습니다.

5) 검사 문서와 추적성을 제공합니까?
우리는 제공할 수 있습니다EN 10204 3.1 / 32재료 인증 및 지원제3자 검사프로젝트 ITP가 요구하는 경우

6) 이것은 정유 공장 / 석유 화학 공기 냉각기 조달 관행에 적합합니까?
석유 및 가스 공기 냉각기 프로젝트의 경우, 조달은 일반적으로API 661우리는 공기 냉각 열 교환기 조달 작업 흐름에 일치하는 전체 문서 패키지의 일부로 핀 튜브를 공급 할 수 있습니다.

화학적 성분

등급 (일반적 사용)	C	네	원	P	S	Cr	니	모
ASTM A179 (CS 열 교환 튜브)	00.06'0.18	∙	0.27'063	≤0.035	≤0.035	∙	∙	∙
ASTM A192 (CS 보일러 / 고압 서비스)	00.06'0.18	≤0.25	0.27'063	≤0.035	≤0.035	∙	∙	∙
ASTM A210 Gr.A1 (CS 보일러 / 슈퍼 히터 튜브)	≤0.27	≤0.10	≤0.93	≤0.035	≤0.035	∙	∙	∙
ASTM A213 TP304 (SS 열교환관)	≤0.08	≤1.00	≤ 200	≤0.045	≤0.030	180.020.0	80.0110	∙
ASTM A213 TP316L (SS 열교환관)	≤0.035	≤1.00	≤ 200	≤0.045	≤0.030	160.0180	100.0140	20.03.0

기계적 특성

등급	팽창 강도 (분)	양력 강도 (min)	연장 (분)	강도 (최대)
ASTM A179	325 MPa	180MPa	35%	∙
ASTM A192	325 MPa	180MPa	35%	137 HB / 77 HRB
ASTM A210 Gr.A1	415 MPa	255 MPa	30%	∙
ASTM A213 TP304	515 MPa	205 MPa	35%	192 HB
ASTM A213 TP316L	485 MPa	170 MPa	35%	90 HRB

집행기준

ASTM/ASME (일반적인 기본 튜브 옵션):ASTM A179, ASTM A192, ASTM A210, ASTM A213 (가연성)
공기 냉각기 / 교환기 연습:API 661 (일반적으로 정제 공장 공기 냉각 열 교환기에 사용됩니다.)

EN (공용 적량):EN 10216 (압력 용의 매듭 없는 파이프), EN 10217 (압력 용의 용조 파이프), EN 10204 3.1/3.2 인증.

GOST (공용 동등):GOST 8732 / 8734 (고름없는 철강 파이프), GOST 9941 (무화탄소 고름없는 파이프).
JIS (공용 동등):JIS G3461 / G3462 (보일러 및 열 교환 튜브), JIS G3459 (무화강 파이프).
GB (공용 동등):GB/T 3087 (보일러 튜브), GB/T 5310 (고압 보일러 튜브), GB/T 8163 (유체 운용을 위한 매듭없는 철강 파이프), GB/T 14976 (유체 운송을 위한 스테인리스 매듭없는 파이프).
