원래 장소:
Zhejiang/China
브랜드 이름:
TORICH
인증:
ISO9001 ISO 14001 TS16949
모델 번호:
SAE J526

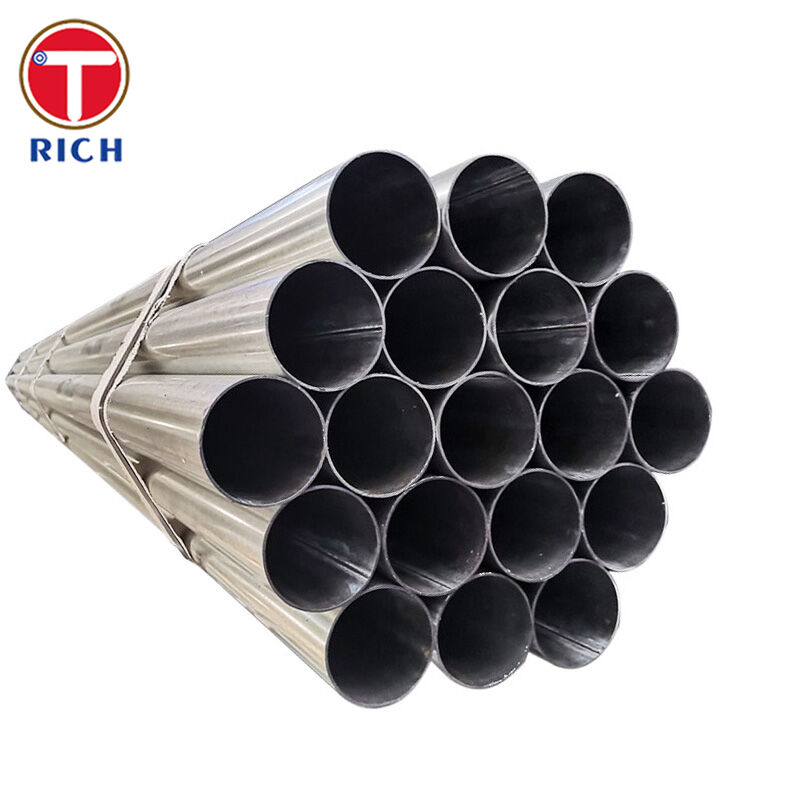

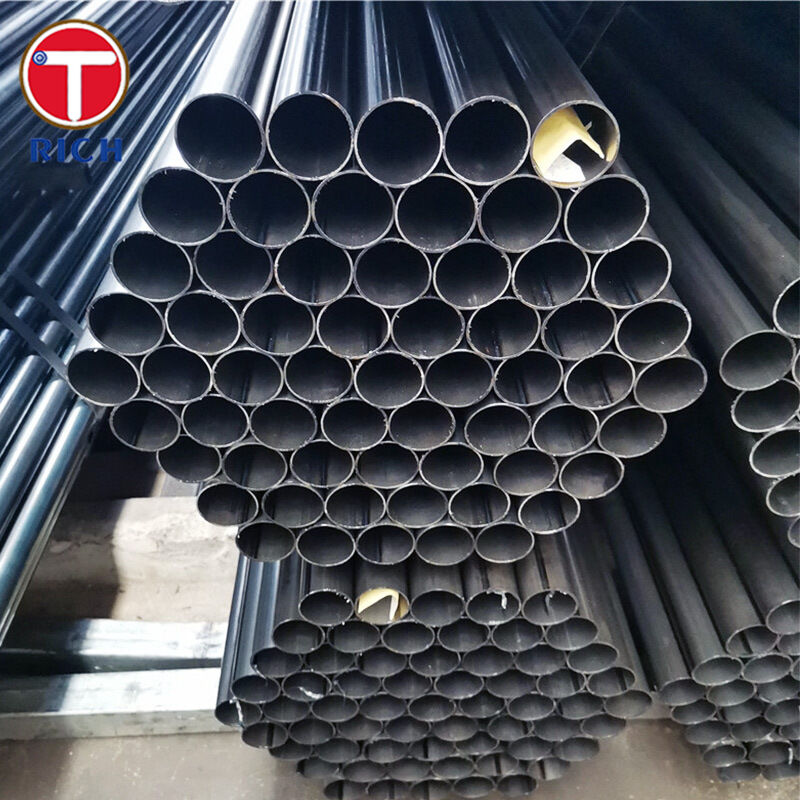

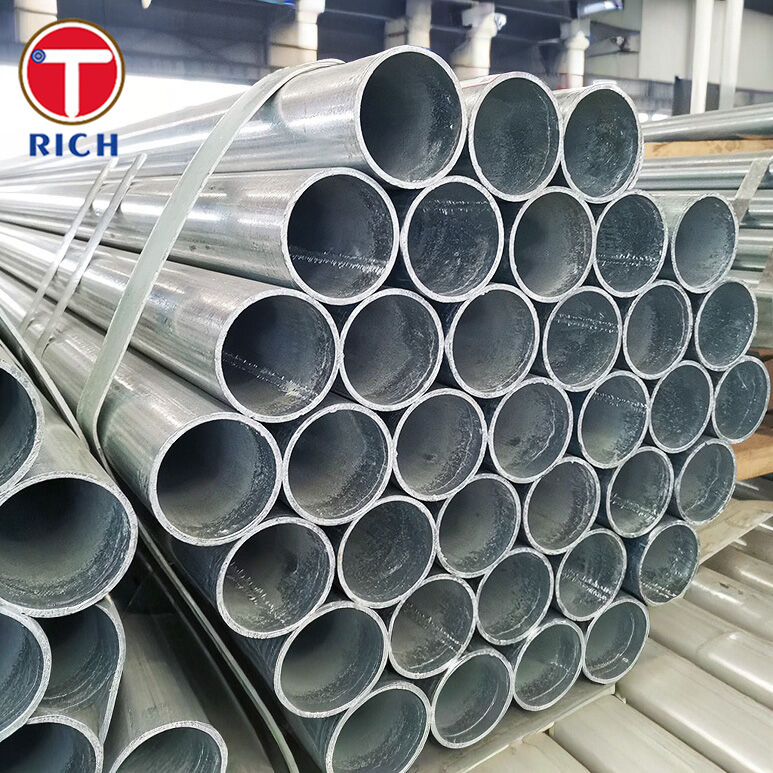

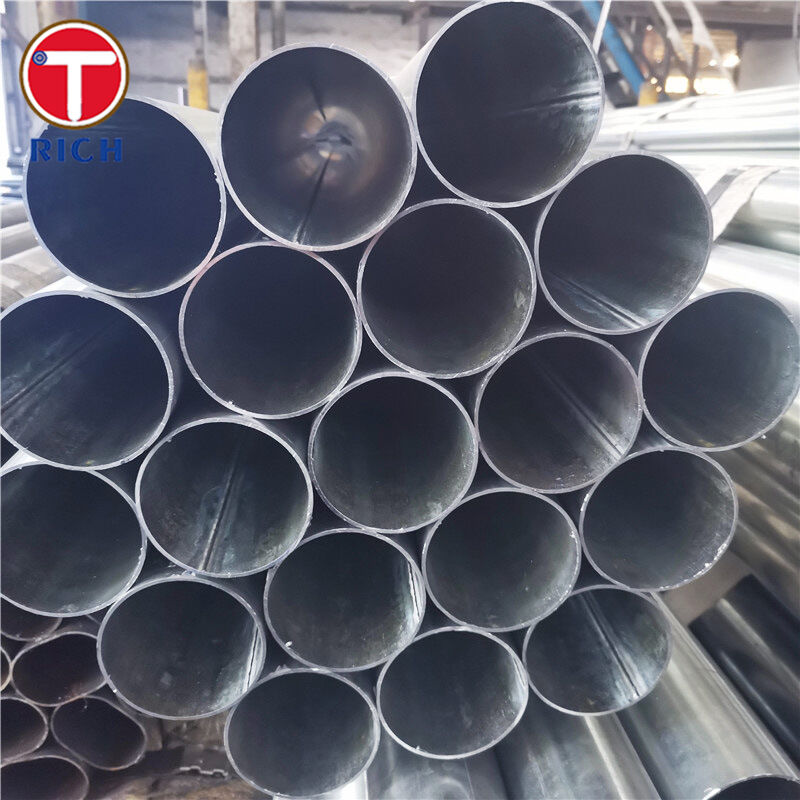

SAE J526 튜브는 전기 저항 용접 (ERW), 단벽,자동차 및 유사한 산업용으로 설계된 저탄소 철강 정밀 파이프, 신뢰성 있는 압력 성능과 제어된 형성 (굽기)튜브는 단일 철강 스트립으로 형성되며, 용접 후,외부 용접 껍질은 콤팩트 자동차 패키지에서 조립 및 라우팅에 적합한 부드러운 외부 표면을 제공하기 위해 제거됩니다..
참고: SAE J526 물질은 내부 용접 부위가 잠재적인 누출 경로를 만들 수 있기 때문에 단일 플래어 응용을 위해 설계되지 않습니다. 단일 플래어 사용이 불가피하다면,위험은 구매자와 생산자 사이에 합의되어야 합니다..
| 대시 크기 | OD (mm) | OD 허용도 (±mm) | 벽 (mm) | 벽 용도 (±mm) |
|---|---|---|---|---|
| -2 | 3.18 | 0.05 | 0.64 | 0.13 |
| -3 | 4.78 | 0.08 | 0.71 | 0.13 |
| -4 | 6.35 | 0.08 | 0.71 | 0.08 |
| -5 | 7.92 | 0.08 | 0.71 | 0.08 |
| -6 | 9.53 | 0.08 | 0.71 | 0.08 |
| -7 | 11.13 | 0.10 | 0.76 | 0.08 |
| -8 | 12.70 | 0.10 | 0.76 | 0.08 |
| -8 | 12.70 | 0.10 | 0.89 | 0.09 |
| -9 | 14.27 | 0.10 | 0.76 | 0.08 |
| -10 | 15.88 | 0.10 | 0.89 | 0.09 |
자동차 튜브 피팅에 대한 안정적인 맞춤 정확성 (SAE J526에 따른 OD/WT 허용량)
표준 시험 방법 (예: 압력 검증, 불타기, 구부리기, NDT) 에 의해 검증된 압력 수용성 성능
굽기 및 조립 경로를 위한 형성 친화적 인 저탄소 강철
생산용 표면 상태: 외부 껍질 제거; 내부 껍질 제어 (협약에 따라 내부 껍질에 대한 특별 요구 사항)
펌프에서 누출이 될까요? 아니면 펌프에 펌프가 펌프로 펌프로 펌프가 펌프로 펌프로 펌프가 펌프로 펌프로 펌프로 펌프로 펌프로 펌프로 펌프로 펌프로 펌프로 펌프로 펌프로 펌프로 펌프로 펌프로 펌프로 펌프로 펌프로 펌프로 펌프로
SAE J526은 단일 플래어 사용이 목적이 아닙니다. 우리는 공급을 이중 플래어 / 적절한 형성 방법에 맞추고 구매 주문에 따라 요구되는 경우 내부 웰드 마구 조건을 제어합니다.
발광 성능은 표준화된 발광 절차를 통해 검증됩니다.
질량 생산을 위해 튜브에서 튜브의 일관성을 유지할 수 있을까요?
우리는 SAE J526 허용을 따르고 인라인 차원 검사를 실시하고, 요청에 따라 롯데 추적성과 준수 인증서를 제공합니다.
운송과 보관 중에 튜브 내부의 노갈과 오염을 어떻게 방지합니까?
우리는 내부 청결 관리와 운송/정상적인 보관에 대한 부식 보호를 제공하며, 지정된 경우 선택적으로 확장 된 코팅을 제공합니다.
| UNS | SAE 등급 | C (Wt.%) | Mn (Wt.%) | Pmax (중량 %) | Smax (중량 %) |
|---|---|---|---|---|---|
| G10080 | 1008 | ≤0.10 | 0.30 ∼ 0.50 | 0.030 | 0.050 |
| G10100 | 1010 | 0.08'013 | 0.30 ∼ 0.60 | 0.030 | 0.050 |
| G10120 | 1012 | 0.10 ∼ 0.15 | 0.30 ∼ 0.60 | 0.030 | 0.050 |
| G10150 | 1015 | 0.13 ′′0.18 | 0.30 ∼ 0.60 | 0.030 | 0.050 |
| G10200 | 1020 | 0.18'023 | 0.30 ∼ 0.60 | 0.030 | 0.050 |
| 기본 등급 예 | 양력 강도 미니 (0.2% 오프셋) | 팽창 강도 분 | 연장 미니 | 강도 최대 |
|---|---|---|---|---|
| SAE 1008 | 170 MPa (≈24,650 psi) | 290 MPa (≈42,060 psi) | 14% (50mm) | 로크웰 30T 65 |
| SAE 1010 | 170 MPa (≈24,650 psi) | 290 MPa (≈42,060 psi) | 14% (50mm) | 로크웰 30T 65 |
| SAE 1012 | 170 MPa (≈24,650 psi) | 290 MPa (≈42,060 psi) | 14% (50mm) | 로크웰 30T 65 |
| SAE 1015 | 170 MPa (≈24,650 psi) | 290 MPa (≈42,060 psi) | 14% (50mm) | 로크웰 30T 65 |
| SAE 1020 | 170 MPa (≈24,650 psi) | 290 MPa (≈42,060 psi) | 14% (50mm) | 로크웰 30T 65 |
SAE: SAE J526 용접된 저탄소 강철 압력 파이프, 구부리기, 화염, 진주, 형성 및 용접에 적합
ASTM: ASTM A513/A513M ERW 탄소/연금강 기계관
EN: EN 10305-3 냉접형 정밀 철강 파이프
GOST: GOST 10704-91 (전기 용접)
JIS: JIS G3445 기계 구조용 탄소 강철 튜브
GB: GB/T 3091 낮은 압력 유체 전달용 용접 철강 파이프
1차 산업
자동차용 유체 시스템, 냉각관, 일반 수압 및 가벼운 압력 서비스
사용 장소
자동차: 수압 선 (중증형이 아닌), 철강 튜브 앙상블, 브래킷/형형 튜브 부품, 용접 튜브 부품
냉장고: 일반용 철강 파이프 회로 및 구조 파이프 요소
수력 / 일반 공학: J526 성능 테스트와 허용 여부가 필요한 저탄소 압력 튜브 운행
A: 제조사, 또한 무역을 할 수 있습니다.
A: 일반적으로는 상품이 재고에 있는 경우 10-15일, 또는 상품이 재고에 없는 경우 30-40일입니다.
양에 따라 달라집니다.
A: 예, 우리는 무료로 샘플을 제공 할 수 있지만 화물 비용을 지불해야합니다.
A: 지불 <=2000USD, 100% 사전. 지불>=2000USD, 30% T/T 사전, 배송 전 잔액.
다른 질문이 있다면, pls 나를 연락하는 것을 자유로이 느끼십시오.
