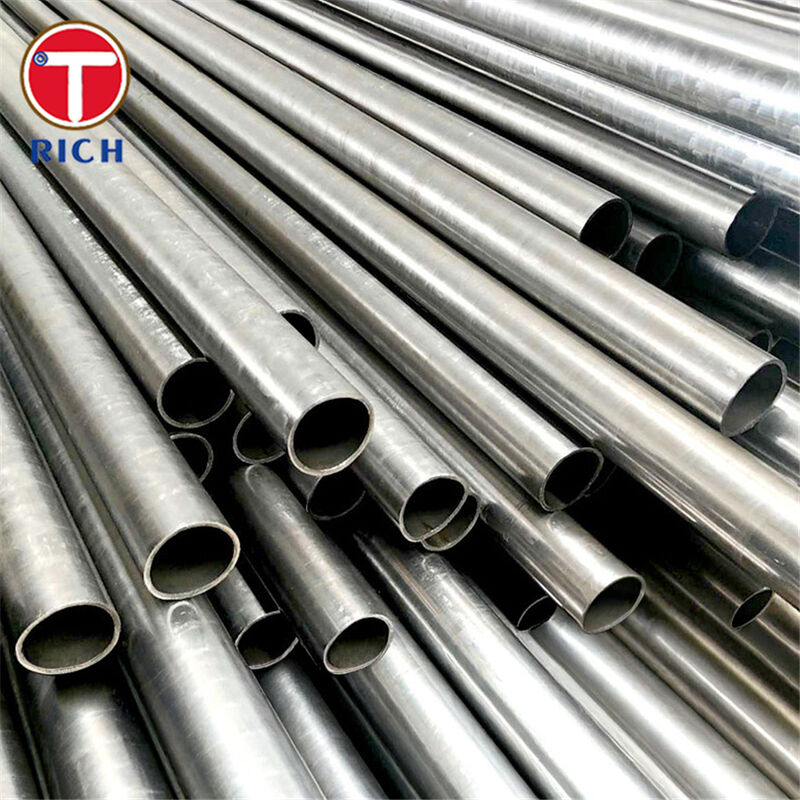

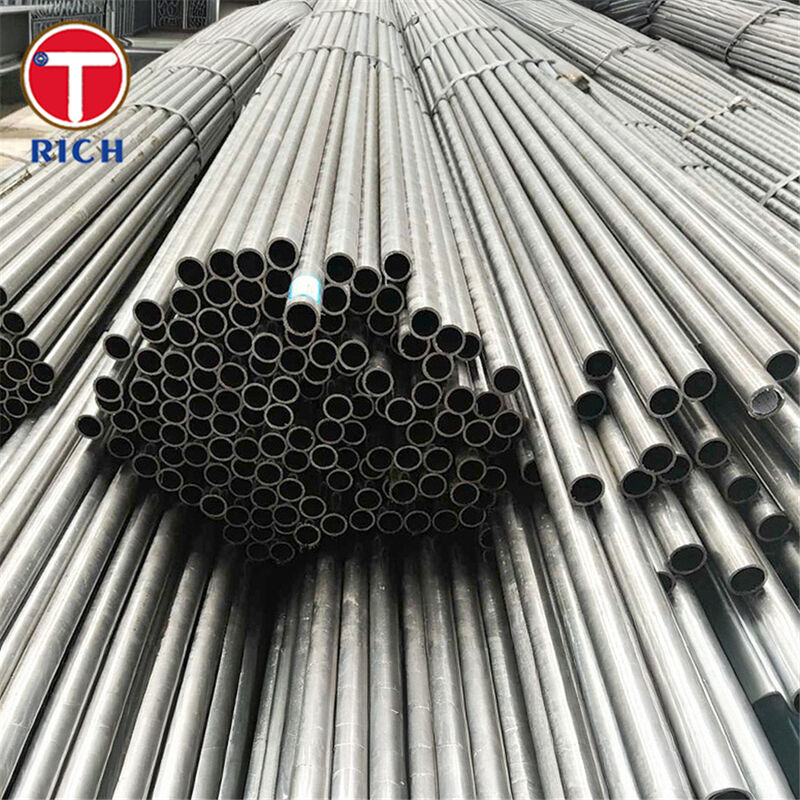

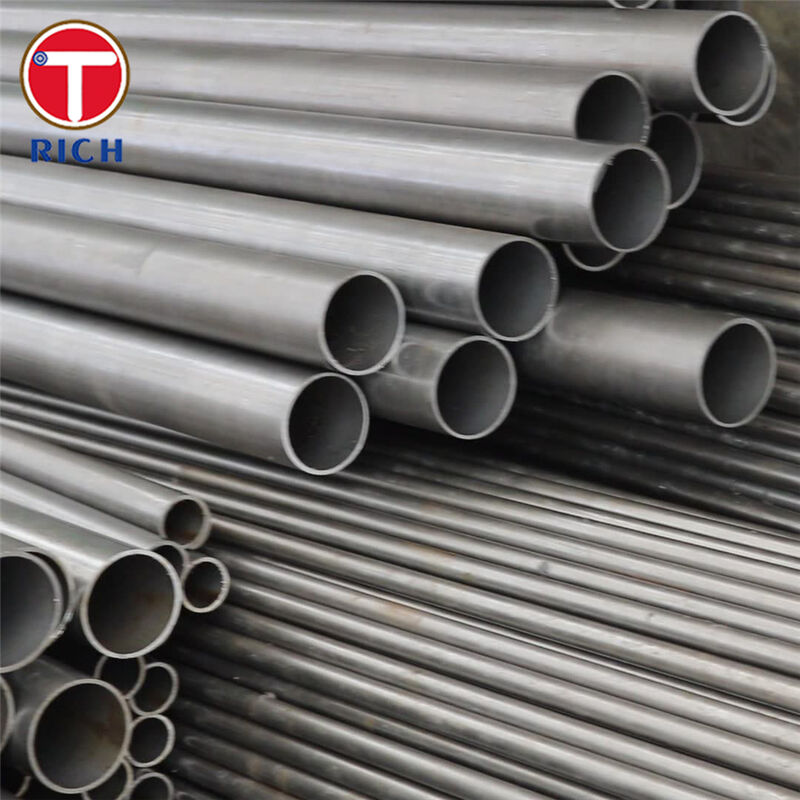

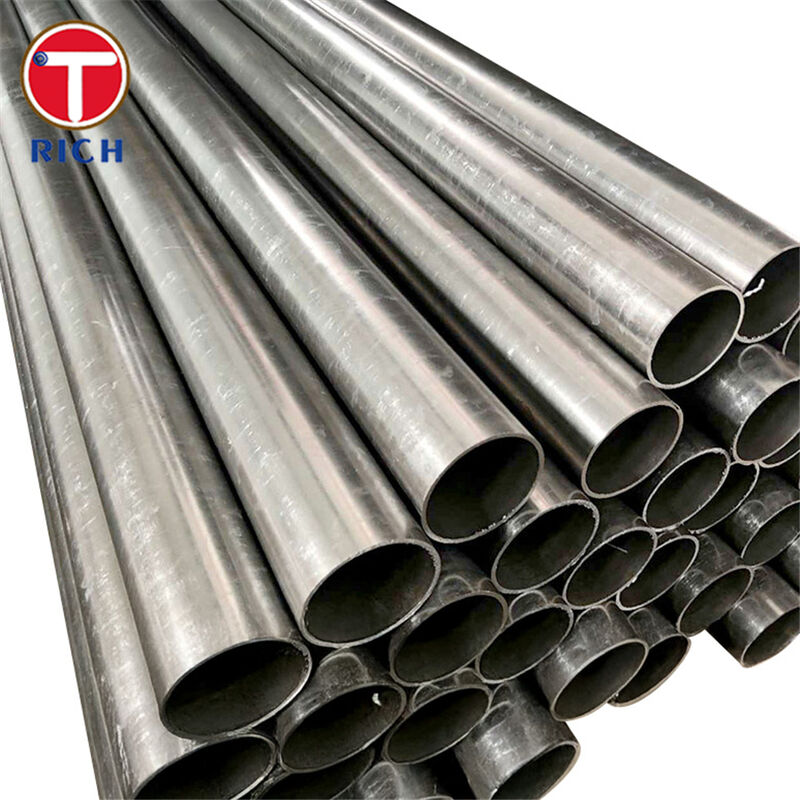

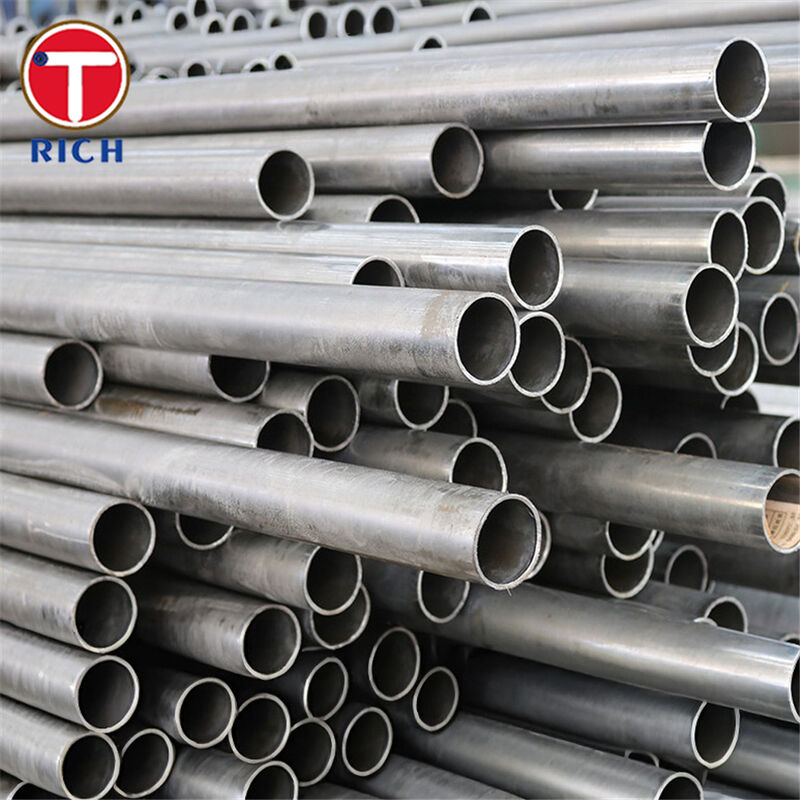

100Cr6 베어링 튜브 기계 부품용 작은 지름의 냉장 정밀 무선 튜브
제품 상세정보
100Cr6 베어링 튜브
,냉간 압연 정밀 이음매없는 튜브
,소구경 기계식 튜브
베어링 튜브: 기계 부품용 작은 지름의 냉장 정밀 무선 튜브
자료 간략
이 제품은작은 지름의, 냉장 (또는 냉장) 정밀 매듭 없는 철강 튜브높은 수요를 가진 기계 부품에 설계되었습니다. 특히피로 저항성, 마모 저항성, 차원 안정성, 일관성 있는 미세 구조매우 심각합니다.
일반적으로 두 가지 재료 가족으로 생산됩니다.
-
횡단강철(100Cr6, 100CrMn6): 고 탄소 크롬 스틸은 롤링 접촉 피로 수명을 위해 설계되었으며, 레이어 애플리케이션에 대한 제어된 미세 구조와 청결성 기대치를 가지고 있습니다.
-
금속, 금속, 금속, 금속, 금속(16MnCr5, 20MnCr5): 탄화화물 등급은견고하게 착용할 수 있는 케이스 + 견고한 코어, 기어, 샤프트, 그리고 변속기 부품에서 흔히 볼 수 있습니다.
-
100CrMo5일반적으로DIN/W-Nr. 1.2303(고 탄소 Cr-Mo 합금강) 프로젝트가 ISO 류류 강철 인증을 필요로하는 경우 구매 시 의도 된 등급 가족을 확인하십시오 (류류 강철 대 도구 / 합금강 지정).
사양
정밀 베어링/기계 튜브에 대한 전형적인 조달 사양은 다음을 포함한다.
-
크기: OD / ID / 벽 두께 (디자인의 경우)
-
길이와 끝: 고정된/자유형 길이, 껍질을 벗긴/차머링한 끝
-
차원 정확성: OD/ID 허용급, 타원성, 직선성
-
표면 상태: 냉장/냉장면, 비클/포스페이트/유로
-
배달 (열처리) 조건: 예를 들어, +A / +AC / +TH / +FP (작업이나 최종 열처리 경로에 따라 요구)
-
검사 및 문서: EN 10204 3.1 인증서, 열/출금에 대한 추적성, 합의된 NDT (UT/ET), 탈탄화 및 표면 품질 관리
주요 특징
-
꿰매지 않는 구조가공과 열처리에서 안정적인 강도와 일률성을 위해
-
제어된 미시 구조(예를 들어, 반열 상태에서 주문할 때 통증 베어링 스틸을 위한 구형화 탄화물)
-
높은 청결성 집중(레어 스틸은 낮은 비 금속 포함과 정의 된 표면 품질 기대를 강조합니다.)
-
정밀 튜브 기대: 정밀 튜브 공급에 대한 엄격한 차원 허용량 및 정의 된 표면 요구 사항이 지정 될 수 있습니다.
우리 의 장점
1) 피로 수명을 줄이는 탄소 제거와 표면 불완전성을 어떻게 제어합니까?
우리는 생산과 검사를탈탄화 및 표면 불완전성 제한/제어되어야 합니다.우리는 합의 된 통제 (금속 검사, 가공 허용 전략,표면 검사/NDT) 를 통해 설계 및 서비스 조건에 맞게.
2) 완전 추적성과 EN 10204 3.1 검사 인증서를 제공 할 수 있습니까?
네, 추적 가능성 (열/조각 연결)3.1 검사 문서전문적인 조달, PPAP 방식의 기록 및 감사 요구 사항을 지원하기 위해 제공 될 수 있습니다. EN 10204는 3.1 인증서를 시험 결과와 함께 제조업체의 선언으로 정의합니다.
3) 튜브가 효율적인 가공/조각을 위해 정밀 허용도와 표면 요구 사항을 충족시킬 것인가?
정밀 튜브 공급은명확하게 정의된 차원 허용도와 정해진 표면 기대치가공 시간을 줄이고, 생산량을 향상시키고, 안정적인 조립 적합성을 지원합니다.그리고 RFQ의 거칠성.
화학적 성분
| 등급 | 표준 가족 (일반) | C | 네 | 원 | Cr | 모 | P (max) | S (최대) |
|---|---|---|---|---|---|---|---|---|
| 100Cr6 (1.3505) | EN ISO 683-17 (레어 스틸) | 0.93 ′′1.05 | 0.15 ∼ 0.35 | 0.25'045 | 1.35-160 | 0.10 (최다) | 0.025 | 0.015 |
| 100CrMn6(100CrMnSi6-4, 1.3520) | EN ISO 683-17 (레어 스틸) | 0.93 ′′1.05 | 0.45'0.75 | 10.00120 | 1.40 ′′1.65 | 0.10 (최다) | 0.025 | 0.015 |
| 100CrMo5(일반적으로 1.2303로 인용됩니다.) | DIN / 합금강 지정 | 0.90 ̊110 | 0.15 ∼ 0.30 | 0.20~0.40 | 10.10 ′′130 | 0.20~0.40 | 0.035 | 0.035 |
| 16MnCr5 (1.7131) | EN 10084 (케이스 경화) | 0.14 ∼ 0.19 | 0.40 (최다) | 10.00130 | 00.80-1입니다.10 | (특정되지 않음, 잔류) | 0.025 | 0.035 |
| 20MnCr5 (1.7147) | EN 10084 (케이스 경화) | 0.17 ∼ 0.22 | 0.40 (최다) | 10.10 ′′140 | 10.00130 | (특정되지 않음, 잔류) | 0.025 | 0.035 |
기계적 특성
| 등급 | 전형적인 배달 조건 예제 | 강도 (HBW) |
|---|---|---|
| 100Cr6 | 스피로이드화 된 연금 (+AC) | ≤ 207 (예제) |
| 100CrMn6(100CrMnSi6-4) | 스피로이드화 된 연금 (+AC) | ≤ 217 (예제) |
| 100CrMo5(1.2303) | 소금 | ≤ 230 (예제) |
| 16MnCr5 | 얇게 굽힌 (+A), 두께 최대 16mm | HBW ~207 (예제) |
| 20MnCr5 | 부드러운 연금 (+A) | HBW ~217 (예제) |
표준 및 등급 참조 (ASTM / EN / GOST / JIS / GB)
-
EN (유럽)
-
EN ISO 683-17: 100Cr6 및 100CrMnSi6-4 (100CrMn6) 와 같은 베어 스틸.
-
EN 10084: 16MnCr5 및 20MnCr5와 같은 케이스 경화 스틸.
-
-
ASTM (미국)
-
ASTM A295/A295M: 고탄소 반 마찰류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류류
-
ASTM 동등성은 종종 제조업체의 교차 참조 테이블에서 100CrMnSi6-4 ?? ASTM A485로 참조됩니다.
-
-
GOST (러시아/CIS)
-
GOST 801-1978: 베어링 스틸 가족 (예를 들어, ШХ15 / ShKh15).
-
케이스 경화 대략적인 동등한 값은 종종 등급 지도에 따라 15HG / 18KHG로 나열됩니다.
-
-
JIS (일본)
-
JIS G4805: 롤링 베어링용 고탄소 크롬 로저 스틸
-
JIS G4053: 기계 구조적 낮은 합금 크롬 스틸 (주로 SCr415/SCr420과 같은 탄화화체 가정을 참조).
-
-
GB (중국)
-
GB/T 18254-2016: 고탄소 크로미엄 로저 스틸 (로저 스틸 가족 참조)
-
탄화화물 등급에 대한 대략적인 GB 동등량은 종종 교차 등급 테이블에서 참조됩니다 (예를 들어, 지도에 따라 15CrMn / 20CrMnTi).
-
응용 분야
-
롤링 베어링 및 모션 시스템: 베어링 링, 수갑, 롤러 / 바늘 부품, 정밀 거리 장치.
-
자동차 및 산업용 변속기: 탄화탄소 가어, 가어 샤프트, 스플린 수갑, 캠 부품 (16MnCr5/20MnCr5).
-
일반 기계공학: 높은 마모 부싱, 정밀 샤프트, 펌프 부품, 스핀들
Q: 당신은 무역 회사나 제조업체인가요?
A: 제조사, 또한 무역을 할 수 있습니다.
Q: 배송시간은 얼마인가요?
A: 일반적으로는 상품이 재고에 있는 경우 10-15일, 또는 상품이 재고에 없는 경우 30-40일입니다.
양에 따라 달라집니다.
Q: 샘플을 제공합니까? 그것은 무료 또는 추가?
A: 예, 우리는 무료로 샘플을 제공 할 수 있지만 화물 비용을 지불해야합니다.
Q: 지불 조건은?
A: 지불 <=2000USD, 100% 사전. 지불>=2000USD, 30% T/T 사전, 배송 전 잔액.
다른 질문이 있다면, pls 나를 연락하는 것을 자유로이 느끼십시오.
-
