강철 급료 25 구조 강철 배관 열간압연/냉각 압연 16mm - 30mm
제품 상세정보

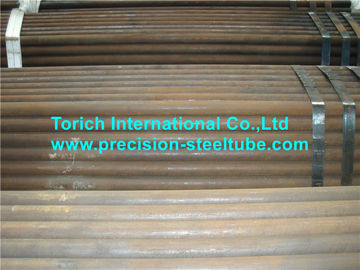

구조 강철 배관
,감기에 의하여 형성되는 강철 관
GB/T8162 20 45 Q345 20Cr 40Cr 20CrMo 30-35CrMo 42CrM 강철 등급의 구조 무縫鋼管
열처리:뜨거운 롤링 & 차가운 롤링
OD & WT의 허용량:
과다 복용량 내성이:
| 생산 방법 | 과다 복용량 |
| 핫 롤링 (엑스트루션) | ±1% 또는 ±0.50mm |
| 냉면 (냉면 롤) | ±1% 또는 ±0.30mm |
벽 두께에 대한 허용값:
1.온도 롤링 스틸 튜브의 벽 두께 허용:
| 생산 방법 | OD (DN) | WT/OD | 용인성 |
| 엑스트루레이드 튜브 | ≤102 | / | ±12.5% 또는 ±0.40mm |
| >102 | ≤0.05 | ±15% 또는 ±0.40mm | |
| >0.05-0.10 | ±12.5% 또는 ±0.40mm | ||
| >0.10 | +12.5% -10% | ||
| 열 확장이 가능한 철강 튜브 | / | ±15% | |
2.냉면 당겨진 철강 튜브의 벽 두께 허용도:
| 생산 방법 | WT | 용인성 |
| 냉동으로 당겨진 (Cold Rolled) 철강관 | ≤3 | +15%/-10% 또는 ±0.40mm |
| >3 | +12.5% -10% |
굽기 허용:
WT≤15mm, 굽기≤1.5mm/m
WT>15mm~30mm, 휘는 ≤2.0mm/m
WT>30mm/OD≥351mm, 굽기 ≤3.0mm/m
타원성 및 벽의 불균형:
비핵성 및 벽의 불균형은 OD 및 벽 두께의 80%를 넘지 않아야합니다. (또는 고객의 요청에 따라)
기계적 특성
| 철강 등급 | 당기력 Rm N/mm2 ((MPa) | 생산력 Rp0.2 N/mm2 ((MPa) | 길쭉함 A % | |||
| 벽 두께 | ||||||
| ≤16mm | > 16~30mm | > 30mm | ||||
| 10 | ≥335 | ≥205 | ≥195 | ≥185 | ≥24 | |
| 15 | ≥375 | ≥225 | ≥215 | ≥205 | ≥22 | |
| 20 | ≥410 | ≥ 245 | ≥235 | ≥225 | ≥ 20 | |
| 25 | ≥450 | ≥275 | ≥265 | ≥255 | ≥18 | |
| 35 | ≥510 | ≥305 | ≥295 | ≥285 | ≥17 | |
| 45 | ≥590 | ≥335 | ≥325 | ≥315 | ≥14 | |
| 20Mn | ≥450 | ≥275 | ≥265 | ≥255 | ≥ 20 | |
| 25Mn | ≥490 | ≥295 | ≥285 | ≥275 | ≥18 | |
| Q235 | A | 375~500 | ≥235 | ≥225 | ≥215 | ≥25 |
| B | ||||||
| C | ||||||
| D | ||||||
| Q275 | A | 415~540 | ≥275 | ≥265 | ≥255 | ≥22 |
| B | ||||||
| C | ||||||
| D | ||||||
| Q295 | A | 390~570 | ≥295 | ≥275 | ≥255 | ≥22 |
| B | ||||||
| Q345 | A | 470~630 | ≥ 345 | ≥325 | ≥295 | ≥ 20 |
| B | ||||||
| C | ≥21 | |||||
| D | ||||||
| E | ||||||
| Q390 | A | 490~650 | ≥390 | ≥370 | ≥350 | ≥18 |
| B | ||||||
| C | ≥19 | |||||
| D | ||||||
| E | ||||||
| Q420 | A | 520~680 | ≥420 | ≥400 | ≥380 | ≥18 |
| B | ||||||
| C | ≥19 | |||||
| D | ||||||
| E | ||||||
| Q460 | C | 550~720 | ≥460 | ≥440 | ≥420 | ≥17 |
| D | ||||||
| E | ||||||
테스트:
- 굽기 시험
- 강도 검사
- 충격 시험
- 압축 테스트
- 파괴적이지 않은 시험
기준 표준:
GB/T 222 철강 제품의 화학적 구성의 허용도
GB/T 223.3 강철 및 합금강에 대한 화학 분석 방법.
GB/T 223.5 강철 및 합금강의 화학 분석 방법. 산에서 용해되는 실리콘 함량의 감소 실리콘 몰리브다트 분광 광학 결정.
GB/T 223.8 강철 및 합금강에 대한 화학 분석 방법 나트륨 염화물 분리 된 알루미늄 함량의 결정 -EDTA 부피 측정 방법
GB/T 223.9 강철 및 합금강의 알루미늄 함량의 결정. 크롬 애저 S 분광.
GB/T 223.11 강철 및 합금강에 대한 화학 분석 방법 크롬 함량의 결정 암모늄 퍼스울فات 산화 부피 측정 방법
GB/T 223.12 강철 및 합금강의 화학 분석 방법 크롬 함량의 분광 광학 결정 디페닐 하이드라진 - 나트륨 탄산의 분리
GB/T 223.13 강철 및 합금강의 화학적 분석 방법. 바나디움 함유량, 암모늄 철산 황산 타이트레이션의 결정
GB/T 223.14 강철 및 합금 강철의 화학 분석 방법. 탄탈 추출 반응기의 반디움 함량의 분광 측정.
GB/T 223.16 강철 및 합금강의 화학 분석 방법. 티타늄 함유 크로모트로프산의 분광 광학 결정.
GB/T 223.18 강철 및 합금강의 화학적 분석 방법. 나트륨 티오섬유 및 분리 - 구리 함량의 요도메트리 결정.
GB/T 228 방온에 있는 금속물질의 팽창력 시험 방법 (GB/T 228-2002,eqv ISO 6892:1998)
GB/T 229 금속차피 펭델 충돌 시험 방법 (GB/T 229-2007, ISO 148-1:2006국방부)
GB/T 231.1 브리넬 경도 시험 1부: 시험 방법 (GB/T 231.1-2002, ISO 6506-1:1999, EQV)
GB/T 244 금속 파이프 굽기 시험 방법 (GB/T 244-2008, ISO 8491:1996, IDT)
GB/T 246 금속 튜브의 평평화를 위한 시험 방법 (GB/T 246-2007, ISO 8492:1998, IDT)
GB/T 699 좋은 품질의 구조 탄소 철강
GB/T 1591 고강도 낮은 합금 강철 구조
GB/T 1591 고강도 낮은 합금 강철 구조
-
