용접된 EN 10217-6 물속에 잠긴 아크는 - 탄소 강철을 가진 합금 강철 관을 비 배관합니다

제품 설명

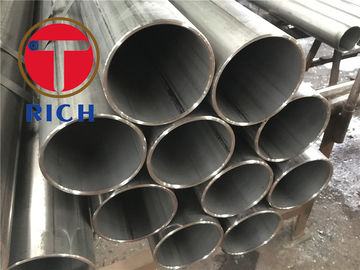

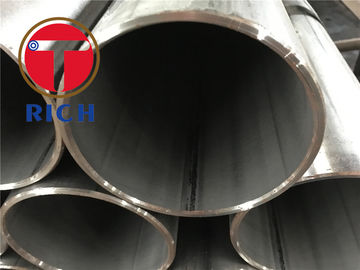

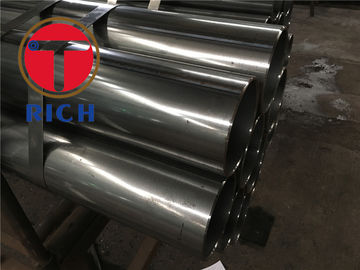

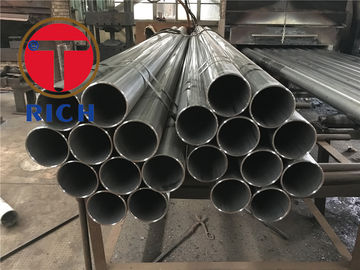

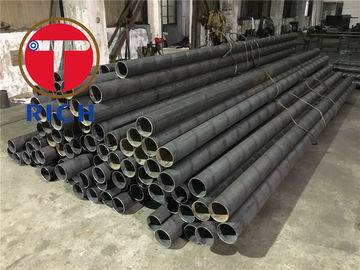

EN10217-6 물속에 잠긴 아크 용접된 비 합금 강철 관

EN10217-6는 압력을 위한 강철 관을 작정합니다 용접했습니다 - 기술적인 납품 상태 -
부 6:   물속에 잠긴 아크는 지정된 낮은것을 가진 비 합금 강철 관을 용접했습니다
온도 재산

물자:
완전히 죽이는 - 강철, ferritic 입자 크기를 가진 미립자 강철.

강철 이름:
EN10027-1와 CR10260에 따라

제조:
용접되는 HFW 고주파
물속에 잠긴 아크 용접한 - longiditudinal 솔기 - SAWH를 보았습니다
                                                - 나선형 솔기 - SAWL

용접 절차:
물속에 잠긴 ard에 의하여 용접된 (톱) 관을 위한 용접 절차의 테스트 그리고 검사는 EN10217-1에 따라 목격되고 찬성됩니다

Apperance와 개요:
용접 지역은 융해의 균열, 부족 및 침투의 부족에서 자유롭습니다
관은 시각적인 검사에 의해 검출될 수 있는 외면 결점에서 자유롭습니다.

누출 tigthtness:

관은 누출 견고를 위한 액체정역학 시험 또는 전자기 시험을 통과할 것입니다

비파괴적인 테스트:

모든 EW와 BW 관의 용접 솔기의 전장은 경도 imferfections의 탐지를 위한 비파괴 검사를 ahll 복종됩니다

모든의 용접 seaml의 전장은 관이 불완전의 탐지를 위한 비파괴 검사에 subjuected 보았습니다.

Straightness:

straightness에서 탈선은, 어떤 관 길이 L도의, 0.0015L를 초과하지 않을 것입니다.

어떤 1개의 미터 길이도에 Straightness에서 탈선은 exeed 3mm 하기로 하지 않습니다.

끝의 준비:

관은 사각 커트 끝으로 배달될 것입니다. 종말은 과량 숫돌에서 자유로울 것입니다.

물속에 잠긴 아크를 위한 용접 절차의 테스트 그리고 검사는 EN10217-1AnnexA에 따라 (SAW) 관을 용접했습니다

용접 절차의 테스트 그리고 검사는을 위한 EN10217-1 AnnexA에 따라 목격되고 찬성된 관을 보았습니다

관 제조공정, 노선 및 납품은 조절합니다:


EN10217-1 부분 1:  지정된 실내 온도 재산을 가진 비 합금 강철 관

EN10217-2 부분 2:  높은 지정하는을 가진 전기 용접된 비 합금과 합금 강철 관
                                 온도 재산

EN10217-3 부분 3:  합금 미립자 강철 관

EN10217-5 부분 4:  지정된 저온을 가진 전기 용접된 비 합금 강철 관
                                 재산

EN10217-5 부분 5:  물속에 잠긴 아크 지정된 낮은것을 가진 용접된 비 합금 강철 관
                                  온도 재산

EN10217-6 부분 6:  물속에 잠긴 아크 지정된 낮은것을 가진 용접된 비 합금 강철 관
                                 온도 재산

EN10217-7 부분 7:  스테인리스 관.


규범적인 참고:
EN 760의 용접 소모품 - 물속에 잠긴 아크 용접을 위한 유출 - 분류

EN 895의 금속 물자 - 통과하는 장력 시험에 있는 용접에 파괴 시험

EN 910의 금속 물자에 있는 용접 - 굴곡 시험에 파괴 시험

거시 금속 물자에 있는 용접에 EN1321, 파괴 시험 - 및 현미경 검사
                용접의

EN10002-1의 금속 물자 - 장력 테스트 - 부 1:  주위 온도에 시험의 방법

EN10002-5의 금속 물자 - 장력 테스트 - 부 5:  높은온도에 tesing의 방법

강철의 급료의 EN10020, 정의 및 분류

강철을 위한 EN10021, 일반적인 techical 배달 요구 및 철 제품

EN10027-1의 강철 - 부 1의 파괴적인 체계:  강철 이름, 원리 상징.

EN10027-2의 강철 - 부 2를 위한 지적 체계:  수 체계.

EN10045-1의 금속 물자 - 샤르피 충격 시험 - 부 1: 방법을 시험하십시오

EN10052의 철 제품의 열처리 기간의 어휘

EN10204의 금속 제품 - 검사 문서의 유형

EN10200, 이음새가 없고는 및 용접된 강철 관 - 단위 길이 당 차원 그리고 질량

EN10233의 금속 물자 - 관 - 시험을 평평하게 하기

확장 시험이 EN10234에 의하여, 금속 물자 - 관 - 편류합니다

EN10236의 금속 물자 - 관 - 시험을 확장하는 반지

EN10237는, 금속 물자 - 관 - 장력 시험을 둥글게 됩니다

EN10246-1의 강철 관 부 1의 비파괴적인 테스트:  자동적인 전자기 테스트의
                     이음새가 없고는 용접된 (용접되는 물속에 잠긴 아크를 제외하고) 강자성 강철 관을 위한
                     유압 leaktightness의 검증

EN10246-3, 강철 관의 비파괴적인 Tesing - 부 3:  이음새가 없는의 자동적인 와전류 테스트
                     그리고 불완전의 탐지를 위한 용접된 (물속에 넣는을 제외하고 아크 용접하는) 강철 관.

EN10246-5의 강철 관 - 부 5의 비파괴적인 테스트: 자동적인 가득 차있는 주변 자석
                     변형기/유출 누설 테스트 이음새가 없는의와 용접하는 (물속에 넣는을 제외하고 아크 용접하는)
                     경도 불완전의 탐지를 위한 강자성 강철 관

EN10246-6, 강철 관의 비파괴적인 Tesing - 부 6: 자동적인 가득 차있는 주변 초음파 테스트의
                     통과하는 불완전의 탐지를 위한 이음새가 없는 강철 관.

EN10247-7의 강철 관 - 부 7의 비파괴적인 테스트: 자동적인 가득 차있는 주변 초음파 테스트의
                     탐지를 위한 이음새가 없고는 용접된 (용접되는 물속에 잠긴 아크를 제외하고) 강철 관의
                     경도 불완전.

EN10246-8의 강철 관 - 부 8의 비파괴적인 테스트: 용접의 자동적인 초음파 테스트
                     경도 불완전의 탐지를 위한 전기 용접된 관의 솔기.

EN10246-9의 강철 관 - 부 9의 비파괴적인 테스트: 용접의 자동적인 초음파 테스트
                     경도의 탐지를 위한 물속에 잠긴 아크 용접된 관의 솔기 그리고/또는
                     통과하는 불완전.

EN10246-10의 강철 관 - 부 10의 비파괴적인 테스트: 용접의 방사선 사진 테스트
                       자동적인 불완전의 탐지를 위한 융해에 의하여 아크 용접되는 관의 솔기.

EN10246-14의 강철 관 - 부 14의 비파괴적인 테스트: 의 자동적인 초음파 테스트
                       박판 모양의 탐지를 위한 이음새가 없고는 용접된 (용접되는 물속에 잠긴 아크를 제외하고) 강철 관
                       불완전

EN10246-15의 강철 관 - 부 15의 비파괴적인 테스트: 지구/판의 자동적인 초음파 테스트
                       박판 모양 불완전의 탐지를 위해 강철 관의 제조에서 사용하는

EN10246-16의 강철 관 - 부 16의 비파괴적인 테스트: 지역의 자동적인 초음파 테스트
                       박판 모양 불완전의 탐지를 위한 용접된 강철 관의 용접 솔기에 인접하여

EN10246-17의 강철 관 - 부 17의 비파괴적인 테스트: 관 끝의 자동적인 초음파 테스트
                       박판 모양 불완전의 탐지를 위한 이음새가 없고는 용접된 강철 관의

강철 관의 EN10256, 비파괴적인 테스트 - 자격 및 수준 1과 수준 2의 적성
                       NDT 인원

prEN 102661) 강철 관, 이음쇠 및 구조상 빈 단면도 - 제품 기준에 있는 사용을 위한 기간의 상징 그리고 정의

EN ISO 377, 강철 및 강철 제품 - 기계적인 테스트 (ISO 377:1997)를 위한 표본 그리고 시편의 위치 그리고 준비

prEN 10168 1) 철과 강철 제품 - 검사 문서 - 정보와 묘사의 명부

EN ISO 2566-1의 강철 - 신장 가치의 변환 – 부 1: 탄소와 낮 합금 강철 (ISO 2566-1:1984)

ISO 14284, 강철 및 철 - 화학 성분의 결심을 위한 표본의 표본 추출 그리고 준비

크롬 10260의 강철을 위한 지적 체계 - 추가 상징

크롬 10261의 ECISS 정보 원형 IC 11 - 화학 분석의 유효한 방법의 철 그리고 강철 - 검토.
