원래 장소:
저장/중국
브랜드 이름:
TORICH
모델 번호:
ASTM A179

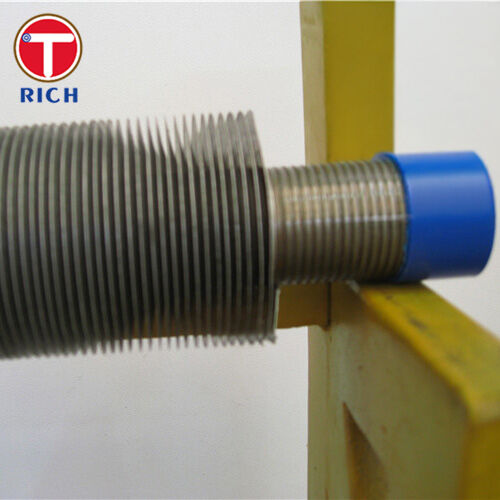

알루미늄 G형 핀 튜브는 산업용 열 교환기의 효율적인 공기측 열 전달을 위해 설계된 기계적으로 내장된 핀 튜브입니다. 알루미늄 핀 스트립은 기본 튜브의 가공된 나선형 홈에 감겨진 다음 기계적으로 잠기므로 단순한 감긴 핀 구조보다 더 강한 핀 유지력과 더 안정적인 열 접촉을 제공합니다. 이 구조는 내구성, 제어된 공기 측 저항 및 안정적인 장기 서비스가 요구되는 공기 냉각기, 이코노마이저, 응축기 및 기타 열 전달 장비에 널리 사용됩니다. G형 핀 튜브는 일반적으로 탄소강, 합금강, 스테인리스강 또는 알루미늄 베이스 튜브로 생산되는 반면 핀 재질은 일반적으로 알루미늄입니다.
| 목 | 사양 |
|---|---|
| 제품 유형 | 알루미늄 G형 내장형 핀 튜브 |
| 기본 튜브 재질 | 탄소강, 합금강, 스테인리스강 또는 알루미늄 |
| 공통 베이스 튜브 표준 | ASTM A106/A53, ASTM/ASME SA210, ASTM A213, ASTM A179/A192 |
| 핀 재질 | 알류미늄; 일반적인 산업용 핀 합금에는 1060 및 1100이 포함됩니다. |
| 기본 튜브 유형 | 이음새가 없거나 용접됨 |
| 핀 유형 | 임베디드 G 핀 |
| 베이스 튜브 외경 | 12mm~219mm |
| 기본 튜브 벽 두께 | 1.2mm~6.0mm |
| 핀 높이 | 8mm-30mm |
| 핀 두께 | 0.8mm~3.0mm |
| 핀 피치 | 2.0mm~20mm |
| 베어엔드 길이 | 고객 도면에 따라 |
| 튜브 길이 | 일반적으로 1-12m, 사용자 정의 가능; 핀 튜브 길이는 프로젝트 배열에 따라 최대 23m까지 공급 가능 |
| 공차 범위 | 주문한 기본 튜브 표준 및 승인된 핀 도면에 따름 |
| 직진도 | 제작 및 번들 조립 요구 사항에 따라 제어됨 |
| 표면 상태 | 주문한 기본 튜브; 알루미늄 핀 스트립 밀 마감 또는 탈지 |
| 열처리 | 선택한 기본 튜브 표준에 따라 |
특정 제품:지느러미 붙은 튜브 묶음공냉식 윤활유 냉각기.
| 기본 튜브 등급 | 기준 | 기음 | 망 | 피 | 에스 | 시 | Cr | 니 | 모 | 구리 |
|---|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | ASTM A179/A179M | 0.06-0.18 | 0.27-0.63 | ≤0.035 | ≤0.035 | -- | -- | -- | -- | -- |
| ASTM A192 | ASTM A192/A192M | ≤0.18 | 0.27-0.63 | ≤0.035 | ≤0.035 | ≥0.25 | -- | -- | -- | -- |
| ASTM A210 등급 A1 | ASTM A210/A210M | ≤0.27 | ≤0.93 | ≤0.035 | ≤0.035 | ≥0.10 | -- | -- | -- | -- |
| ASTM A106 등급 B | ASTM A106/A106M | ≤0.30 | 0.29-1.06 | ≤0.035 | ≤0.035 | ≥0.10 | ≤0.40 | ≤0.40 | ≤0.15 | ≤0.40 |
| ASTM A213 TP304 | ASTM A213/A213M | ≤0.08 | ≤2.00 | ≤0.045 | ≤0.030 | ≤1.00 | 18.0-20.0 | 8.0-11.0 | -- | -- |
| 기본 튜브 등급 | 기준 | 인장강도 | 항복 강도 | 연장 |
|---|---|---|---|---|
| ASTM A179 | ASTM A179/A179M | ≥325MPa | ≥180MPa | ≥35% |
| ASTM A192 | ASTM A192/A192M | ≥325MPa | ≥180MPa | ≥35% |
| ASTM A210 등급 A1 | ASTM A210/A210M | ≥415MPa | ≥255MPa | ≥30% |
| ASTM A106 등급 B | ASTM A106/A106M | ≥415MPa | ≥240MPa | 최소 세로 30% / 최소 가로 16.5% |
| ASTM A213 TP304 | ASTM A213/A213M | ≥515MPa | ≥205MPa | ≥35% |
