기계적 핀 잠금 기능이 있는 알루미늄 G형 핀 튜브 (광범위한 열 설계 및 다양한 베이스 튜브 호환성용)
기본 특성
원산지:
저장/중국
브랜드 이름:
TORICH
모델 번호:
ASTM A179
부동산 거래
최소 주문 수량:
1t
가격:
USD 800-1000 Ton
지불 조건:
L/C,D/A,D/P,T/T,웨스턴 유니온,MoneyGram
공급 능력:
60000 톤/년
제품 요약
산업 열교환기를 위해 지느러미 붙은 알루미늄 지느러미 붙은 관 G 유형 산업용 열교환기용 알루미늄 G형 핀 튜브 알루미늄 G형 핀 튜브는 산업용 열 교환기의 효율적인 공기측 열 전달을 위해 설계된 기계적으로 내장된 핀 튜브입니다. 알루미늄 핀 스트립은 기본 튜브의 가공된 나선형 홈에 감겨진 다음 기계적으로 잠기므로 단순한 감긴 핀 구조보다 더 강한 핀 유지력과 더 안정적인 열 접촉을 제공합니다. 이 구조는 내구성, 제어된 공기 측 저항 및 안정적인 장기 서비스가 요구되는 공기 냉각기, 이코노마이저, 응축기 및 기타 열 전달 장비에 ...
제품 상세정보
강조하다:
높은 탄소 강철 관
,열교환기 관
Base Tube Material:
탄소강, 합금강, 스테인리스강 또는 알루미늄
Fin Material:
알류미늄; 일반적인 산업용 핀 합금에는 1060 및 1100이 포함됩니다.
Common Base Tube Standards:
ASTM A106/A53, ASTM/ASME SA210, ASTM A213, ASTM A179/A192
Base Tube Outside Diameter:
12mm~219mm
Base Tube Wall Thickness:
1.2mm~6.0mm
Fin Height:
8mm-30mm
Fin Thickness:
0.8mm~3.0mm
Fin Pitch:
2.0mm~20mm
제품 설명
산업 열교환기를 위해 지느러미 붙은 알루미늄 지느러미 붙은 관 G 유형
산업용 열교환기용 알루미늄 G형 핀 튜브
알루미늄 G형 핀 튜브는 산업용 열 교환기의 효율적인 공기측 열 전달을 위해 설계된 기계적으로 내장된 핀 튜브입니다. 알루미늄 핀 스트립은 기본 튜브의 가공된 나선형 홈에 감겨진 다음 기계적으로 잠기므로 단순한 감긴 핀 구조보다 더 강한 핀 유지력과 더 안정적인 열 접촉을 제공합니다. 이 구조는 내구성, 제어된 공기 측 저항 및 안정적인 장기 서비스가 요구되는 공기 냉각기, 이코노마이저, 응축기 및 기타 열 전달 장비에 널리 사용됩니다. G형 핀 튜브는 일반적으로 탄소강, 합금강, 스테인리스강 또는 알루미늄 베이스 튜브로 생산되는 반면 핀 재질은 일반적으로 알루미늄입니다.
명세서
| 목 | 사양 |
|---|---|
| 제품 유형 | 알루미늄 G형 내장형 핀 튜브 |
| 기본 튜브 재질 | 탄소강, 합금강, 스테인리스강 또는 알루미늄 |
| 공통 베이스 튜브 표준 | ASTM A106/A53, ASTM/ASME SA210, ASTM A213, ASTM A179/A192 |
| 핀 재질 | 알류미늄; 일반적인 산업용 핀 합금에는 1060 및 1100이 포함됩니다. |
| 기본 튜브 유형 | 이음새가 없거나 용접됨 |
| 핀 유형 | 임베디드 G 핀 |
| 베이스 튜브 외경 | 12mm~219mm |
| 기본 튜브 벽 두께 | 1.2mm~6.0mm |
| 핀 높이 | 8mm-30mm |
| 핀 두께 | 0.8mm~3.0mm |
| 핀 피치 | 2.0mm~20mm |
| 베어엔드 길이 | 고객 도면에 따라 |
| 튜브 길이 | 일반적으로 1-12m, 사용자 정의 가능; 핀 튜브 길이는 프로젝트 배열에 따라 최대 23m까지 공급 가능 |
| 공차 범위 | 주문한 기본 튜브 표준 및 승인된 핀 도면에 따름 |
| 직진도 | 제작 및 번들 조립 요구 사항에 따라 제어됨 |
| 표면 상태 | 주문한 기본 튜브; 알루미늄 핀 스트립 밀 마감 또는 탈지 |
| 열처리 | 선택한 기본 튜브 표준에 따라 |
주요 특징
- 기계적 핀 잠금
알루미늄 핀은 가공된 홈에 내장되어 기본 튜브에 기계적으로 고정되어 서비스 및 열 순환 중에 핀 안정성을 향상시킵니다. - 열 설계를 위한 넓은 형상 범위
기본 튜브 OD 범위는 다음과 같습니다.12mm ~ 219mm, 벽 두께1.2mm ~ 6.0mm, 핀 높이8mm ~ 30mm, 핀 두께0.8mm ~ 3.0mm, 그리고 지느러미 피치2.0mm ~ 20mm, 열 전달 의무 및 공기 측 압력 강하 목표에 정확하게 일치시킬 수 있습니다. - 광범위한 베이스 튜브 호환성
이 제품은 탄소강, 합금강, 스테인리스강 또는 알루미늄 베이스 튜브로 제조할 수 있으므로 하나의 핀 개념으로 HVAC, 석유화학, 유틸리티 및 일반 공정 열 교환기 응용 분야에 사용할 수 있습니다.
우리의 장점
- 우려 사항: 베이스 튜브 등급이 정말 열 교환기 용도에 적합한가요, 아니면 그냥 일반 파이프 재질인가요?
우리는 기본 튜브를 작동 임무에 맞게 조정합니다. 열교환기 및 응축기 서비스의 경우 ASTM A179는 이음매 없는 냉간 인발 저탄소강 열교환기 및 응축기 튜브용으로 특별히 고안된 반면, ASTM A192 및 ASTM A210은 보일러 및 과열기용으로 고안되었습니다. ASTM A213 TP304와 같은 스테인레스 옵션은 내식성과 더 높은 서비스 신뢰성이 필요할 때 사용됩니다. - 우려 사항: 조달 문서에서 베이스 튜브 사양과 핀 재료 사양을 명확하게 구분할 수 있습니까?
예. 우리는 두 가지 재료 시스템으로 제품을 정의합니다.기본 튜브 표준 및 등급그리고알루미늄 핀 소재. 압력 경계 성능은 기본 튜브 표준에서 나오는 반면 외부 열 전달 표면은 핀 스트립에서 나오므로 이는 중요합니다. 이러한 구별은 MTC 검토 및 기술 승인을 단순화합니다. - 우려 사항: 일반 카탈로그 크기가 아닌 실제 작동 조건에 따라 핀 튜브를 선택할 수 있습니까?
예. 사용 가능한 OD, 벽 두께, 핀 높이, 핀 두께 및 핀 피치 범위를 통해 열 부하, 허용 압력 강하, 청소 간격 및 구조적 취급 요구 사항에 맞게 구성할 수 있습니다. 이는 기하학적 구조가 교환기 성능에 직접적인 영향을 미치는 산업용 공기 냉각기와 이코노마이저에 특히 중요합니다.
실행기준
- ASTM:열교환기 및 응축기 튜브에 대한 ASTM A179; 고압 보일러 튜브에 대한 ASTM A192; 이음매 없는 중탄소 보일러 및 과열기 튜브에 대한 ASTM A210/SA210; 탄소강관에 대한 ASTM A106/A53; 이음매 없는 페라이트 및 오스테나이트 합금강 열교환기 튜브에 대한 ASTM A213.
- KO:동등한 튜브 재질 및 알루미늄 핀 스트립에 대한 EN 표준은 합의에 의해 제공될 수 있습니다.
- 고스트:프로젝트 기반 수출 조달을 위해 GOST 등가물을 제공할 수 있습니다.
- JIS:일본 자재 라우팅이 필요한 경우 JIS와 동등한 제품이 제공될 수 있습니다.
- GB:GB 상당은 국내 또는 이중 표준 프로젝트에 맞춰질 수 있습니다.
적용분야
특정 제품:지느러미 붙은 튜브 묶음공냉식 윤활유 냉각기.
기본 튜브 재료의 화학적 조성
| 기본 튜브 등급 | 기준 | 기음 | 망 | 피 | 에스 | 시 | Cr | 니 | 모 | 구리 |
|---|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | ASTM A179/A179M | 0.06-0.18 | 0.27-0.63 | ≤0.035 | ≤0.035 | -- | -- | -- | -- | -- |
| ASTM A192 | ASTM A192/A192M | ≤0.18 | 0.27-0.63 | ≤0.035 | ≤0.035 | ≥0.25 | -- | -- | -- | -- |
| ASTM A210 등급 A1 | ASTM A210/A210M | ≤0.27 | ≤0.93 | ≤0.035 | ≤0.035 | ≥0.10 | -- | -- | -- | -- |
| ASTM A106 등급 B | ASTM A106/A106M | ≤0.30 | 0.29-1.06 | ≤0.035 | ≤0.035 | ≥0.10 | ≤0.40 | ≤0.40 | ≤0.15 | ≤0.40 |
| ASTM A213 TP304 | ASTM A213/A213M | ≤0.08 | ≤2.00 | ≤0.045 | ≤0.030 | ≤1.00 | 18.0-20.0 | 8.0-11.0 | -- | -- |
베이스 튜브 재료의 기계적 성질
| 기본 튜브 등급 | 기준 | 인장강도 | 항복 강도 | 연장 |
|---|---|---|---|---|
| ASTM A179 | ASTM A179/A179M | ≥325MPa | ≥180MPa | ≥35% |
| ASTM A192 | ASTM A192/A192M | ≥325MPa | ≥180MPa | ≥35% |
| ASTM A210 등급 A1 | ASTM A210/A210M | ≥415MPa | ≥255MPa | ≥30% |
| ASTM A106 등급 B | ASTM A106/A106M | ≥415MPa | ≥240MPa | 최소 세로 30% / 최소 가로 16.5% |
| ASTM A213 TP304 | ASTM A213/A213M | ≥515MPa | ≥205MPa | ≥35% |

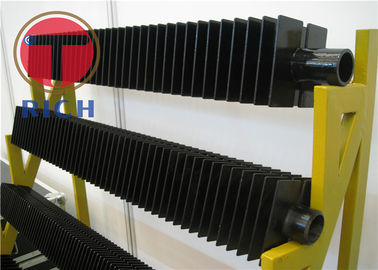

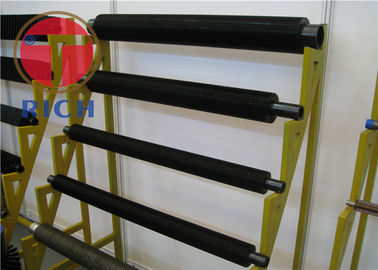

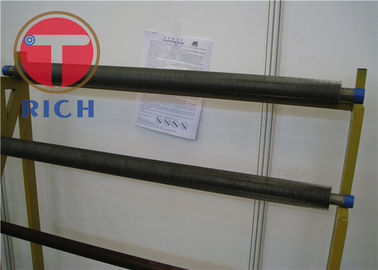

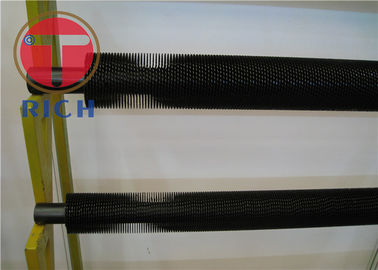

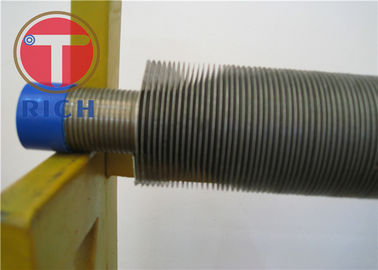

제품 갤러리
자주 묻는 질문
당신은 무역 회사입니까 아니면 제조업체입니까?
제조사, 거래도 가능합니다.
배송 시간은 얼마나 걸리나요?
일반적으로 재고가 있는 경우 수량에 따라 10~15일, 재고가 없는 경우 30~40일이 소요됩니다.
샘플을 제공합니까? 무료인가요 아니면 추가인가요?
그렇습니다, 우리는 무료로 표본을 제안할 수 있습니다 그러나 운임 비용을 지불할 필요가 있습니다.
지불 조건은 무엇입니까?
지불 ≤ 2000USD, 100% 사전 지불. 지불 ≥ 2000USD, 30% T/T 사전, 선적 전 잔액. 다른 질문이 있으시면 언제든지 저에게 연락해 주세요.
