원래 장소:
저장 성 중국
브랜드 이름:
TORICH
인증:
ISO 9001 ISO 14001 TS 16949 EN 10204.3.1
모델 번호:
ASTM A179 A192

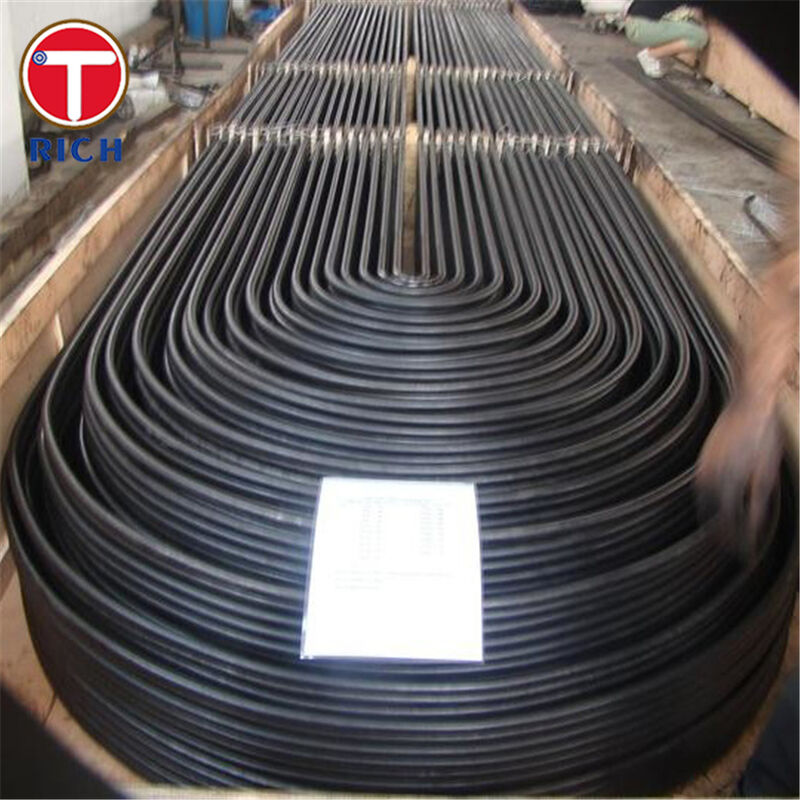

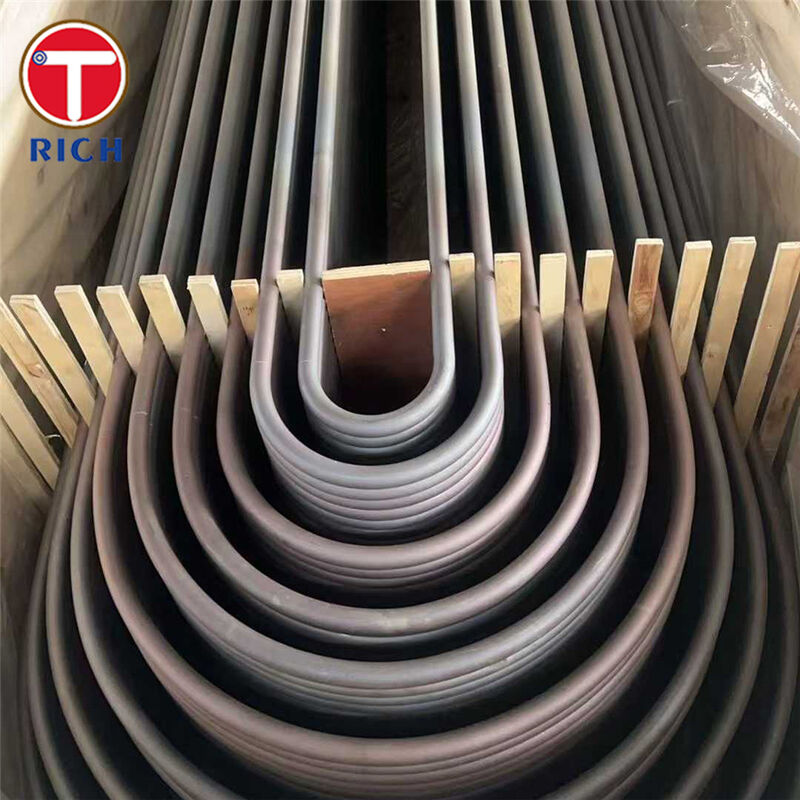

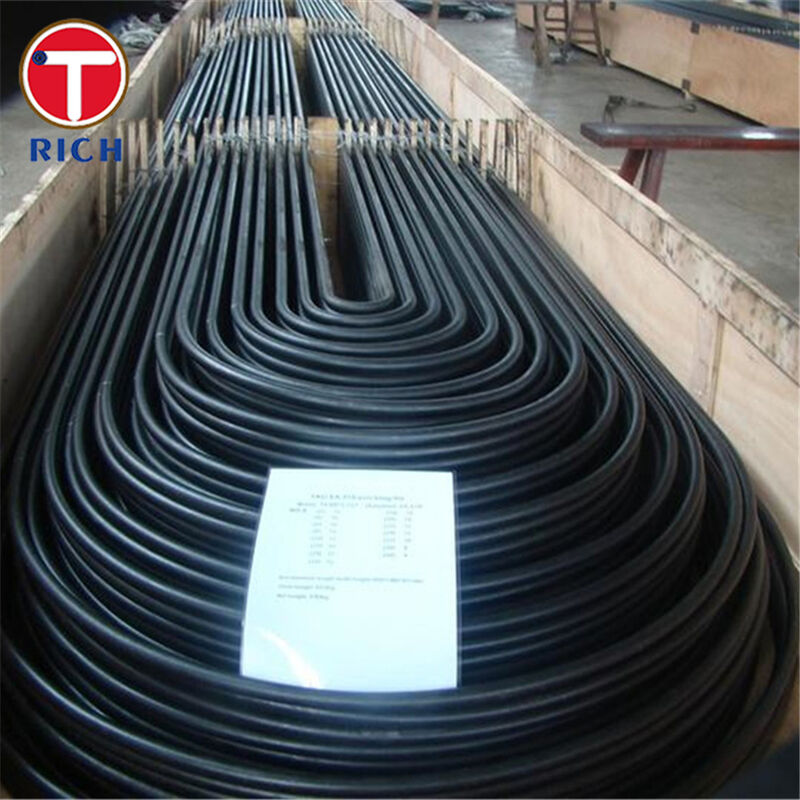

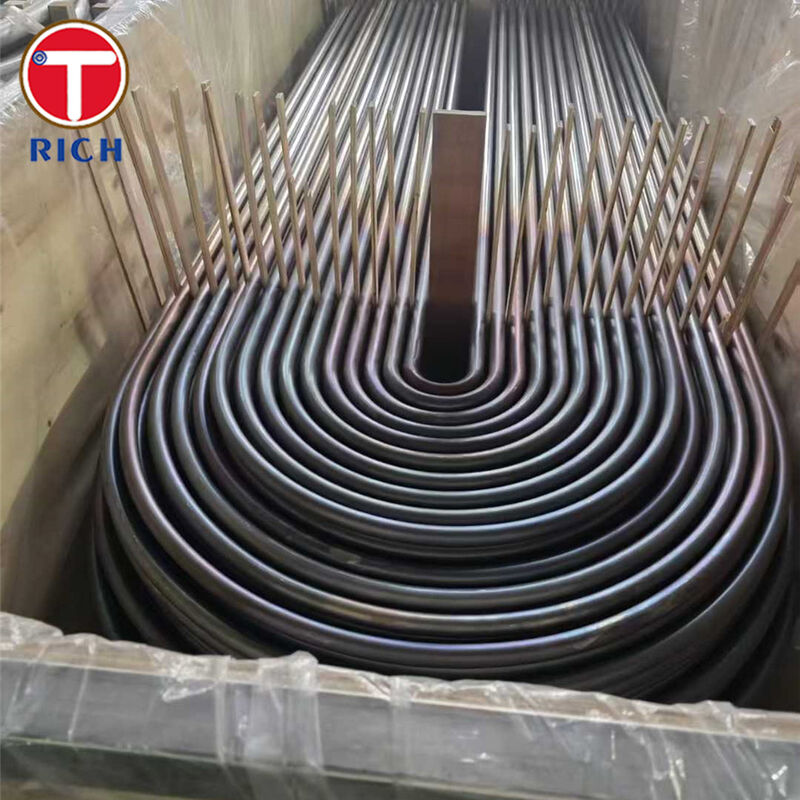

ASTM A179 / ASTM A192 U 구부러진 튜브는 껍데기 및 튜브 열 교환기, 보일러, 응축기 및 유사한 열 장비에 제조된 원활한 탄소 강철 튜브입니다.신뢰성 있는 압력 저항, 안정적인 열 전달 성능이 요구됩니다. ASTM A179은 일반적으로 원활한 추운 저탄소 열 교환기 및 콘덴서 튜브에 선택됩니다.반면 ASTM A192는 고압 서비스를 위해 매듭없는 탄소 강철 보일러와 슈퍼 히터 튜브에 사용됩니다.U 굽은 교환기 뭉치의 경우 제품 초점은 직관 화학과 강도뿐만 아니라 굽기 완전성, 굽기 구역의 벽 두께 제어, 잔류 스트레스 관리,그리고 형성 후 검사.
| 항목 | 설명 |
|---|---|
| 제품 이름 | ASTM A179 / ASTM A192 수직 탄소 강철 U 굽기 튜브 |
| 기본 재료 | 저탄소 매듭제철 파이프 / 탄소제일 보일러 파이프 |
| 표준 | ASTM A179 / ASME SA179; ASTM A192 / ASME SA192 |
| 등급 | ASTM A179, ASTM A192 |
| 제조 과정 | A179에 대한 매듭없는 냉부; A192에 대한 매듭없는 보일러 튜브 생산, 그 다음 U 굽기 |
| 외부 지름 | 일반적으로 A179 범위에서 12.7-76.2 mm; A192 범위에서 12.7-177.8 mm; 프로젝트 특정 크기가 제공됩니다. |
| 벽 두께 | 일반적으로 교환기 서비스에서 0.7-8.0 mm; 설계 압력 및 곡선 반지름에 따라 최종 선택 |
| 길이 | 직선 길이가 1~12m 또는 확장된 길이가 커스터마이징 가능 |
| 굽는 형태 | 180° U 곡선 |
| 굽기 반지름 | 일반적으로 1.5 × OD 이상 또는 도면/TEMA 요구 사항 |
| 허용 범위 | ASTM 차원 허용량 및 합의된 U 굽기 제조 허용량 |
| 직선성 | 구부리기 전에 제어; 최종 다리 곧게는 합의에 의해 제공됩니다. |
| 표면 상태 | 화려한 냉면 / 깨끗하게 반열 / 가볍게 기름진 / 합의된 바와 같이 말초 |
| 열처리 | 기본 튜브 표준에서 요구되는 바와 같이; 지정된 경우 굽기 후 스트레스 완화 |
| 파이프 끝 | 잎자루, 잎자루, 잎자루 |
| 검사 | 화학 분석, 팽창 테스트, 적재적 경우 평평화/불화, 경직성, 수정적 또는 NDT, 구부러진 영역 시각 검사 |
| 시스템 | 표준 | 간략한 설명 |
|---|---|---|
| ASTM / ASME | ASTM A179 / ASME SA179 | 열교환기 및 응축기용, 냉면으로 당겨진 원활한 저탄소 철강 파이프 |
| ASTM / ASME | ASTM A192 / ASME SA192 | 고압용 고온화장품 및 고압용 고온화장품 |
| ASTM / ASME | ASTM A210 / ASME SA210 A-1 / C 등급 | 중탄소 보일러 및 초열기 튜브, 고강도 서비스용 |
| EN | EN 10216-2 P235GH | 고온의 압력 용품의 비연금강의 매듭없는 파이프 |
| JIS | JIS G3461 STB340 | 탄소강의 보일러 및 열 교환관 |
| GB | GB/T 3087 20 | 저압 및 중압 보일러용 무縫鋼管 |
| GOST | 일반적으로 GOST 관행에 따라 20 개의 철화 보일러 / 서비스 튜브로 일치합니다. | CIS 시장 압력 튜브 응용 프로그램에서 사용; 등급 확인은 프로젝트 코드를 따라야합니다. |
특정 용도: 껍질 및 튜브 표면 응축 튜브 펀들
ASTM A179 / A192 U 굽는 튜브는 표면 응축기 또는 껍질과 튜브 열 교환기에 튜브 펀들 요소로 사용되며 한쪽이 튜브를 통과하고 다른 쪽은 껍질을 통과합니다.U 구성으로 반환 헤더를 줄이고 컴팩트 장비 설계에 도움이.
아래는 보일러 / 열 교환기 원활 튜브 조달에 사용되는 일반적으로 참조되는 다섯 가지 등급의 실용적인 비교 표입니다.값은 인용 된 표준 요약에서 표준 등급 제한 또는 전형적인 공개 한계입니다..
| 등급 | 표준 | C (%) | 시 (%) | Mn (%) | P (%) | S (%) |
|---|---|---|---|---|---|---|
| ASTM A179 | ASTM A179 / ASME SA179 | 00.06-018 | -- | 0.27-063 | ≤0.035 | ≤0.035 |
| ASTM A192 | ASTM A192 / ASME SA192 | 00.06-018 | ≤0.25 | 0.27-063 | ≤0.035 | ≤0.035 |
| ASTM A210 A-1 등급 | ASTM A210 / ASME SA210 | ≤0.27 | ≥ 0.10 | ≤0.93 | ≤0.035 | ≤0.035 |
| ASTM A210 C급 | ASTM A210 / ASME SA210 | ≤0.35 | ≥ 0.10 | 0.29-1.06 | ≤0.035 | ≤0.035 |
| JIS STB340 | JIS G3461 | ≤0.18 | 순서에 따라 ≤0.35 또는 0.10-0.35 | 0.30-0.60 | ≤0.035 | ≤0.035 |
| 등급 | 표준 | 팽창 강도 | 생산력 | 길쭉함 |
|---|---|---|---|---|
| ASTM A179 | ASTM A179 / ASME SA179 | ≥325 MPa (47 ksi) | -- | ≥35% |
| ASTM A192 | ASTM A192 / ASME SA192 | ≥325 MPa (47 ksi) | ≥180 MPa (26 ksi) | ≥35% |
| ASTM A210 A-1 등급 | ASTM A210 / ASME SA210 | ≥415 MPa (60 ksi) | ≥255 MPa (37 ksi) | ≥30% |
| ASTM A210 C급 | ASTM A210 / ASME SA210 | ≥485 MPa (70 ksi) | ≥275 MPa (40 ksi) | ≥30% |
| JIS STB340 | JIS G3461 | ≥340 MPa | ≥175 MPa | OD / 샘플 유형에 따라 ≥27-35% |
직접적으로 당신의 조사를 우리에게 보내세요
