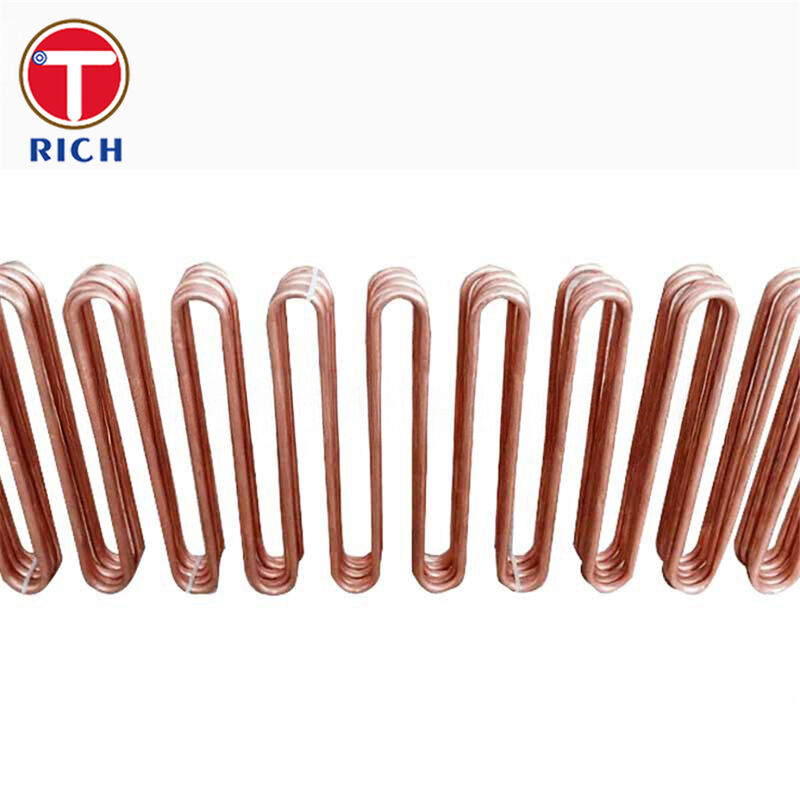

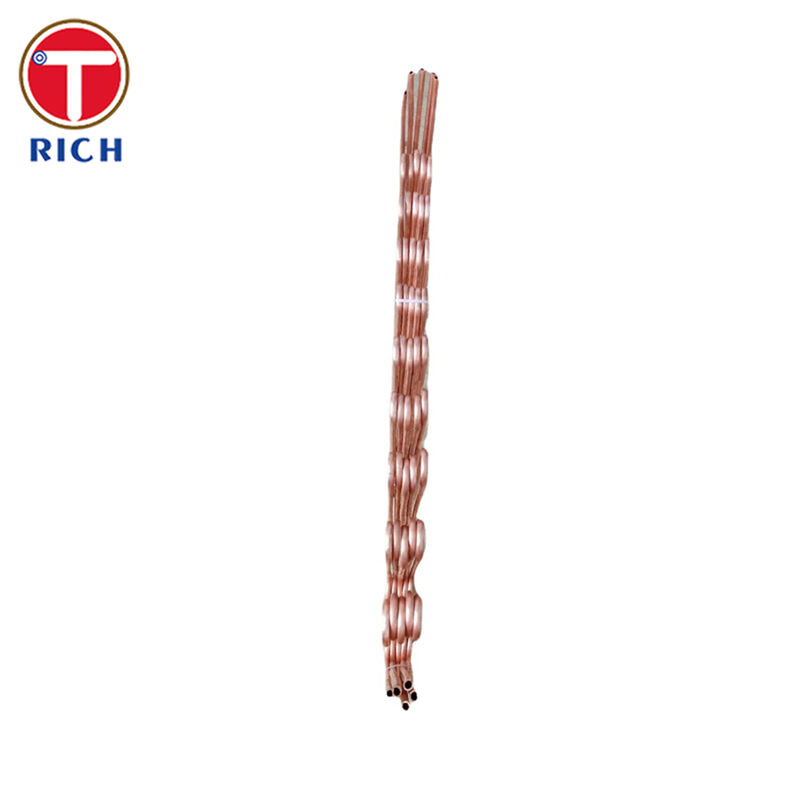

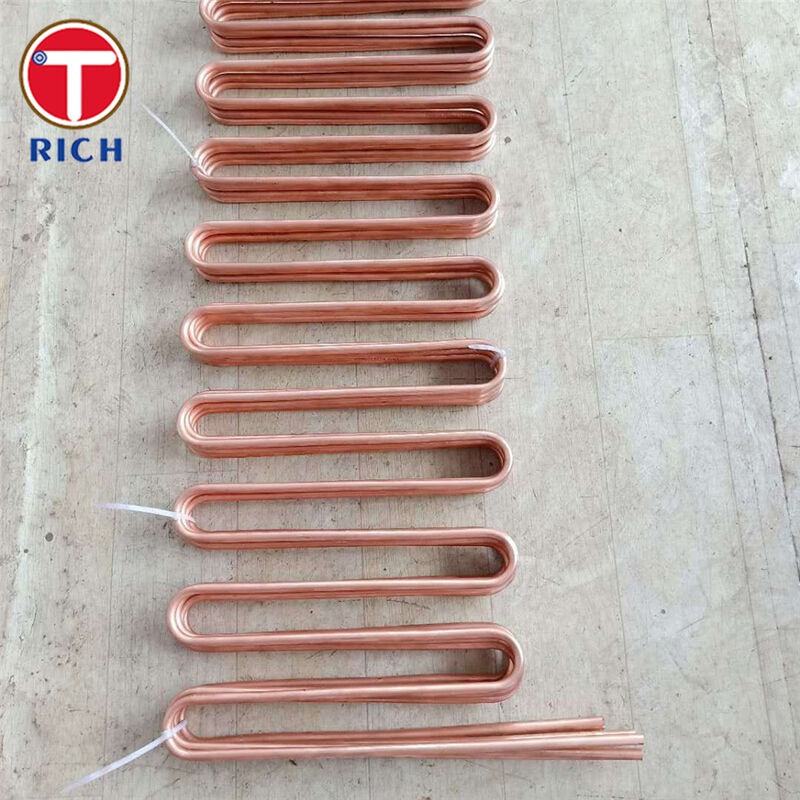

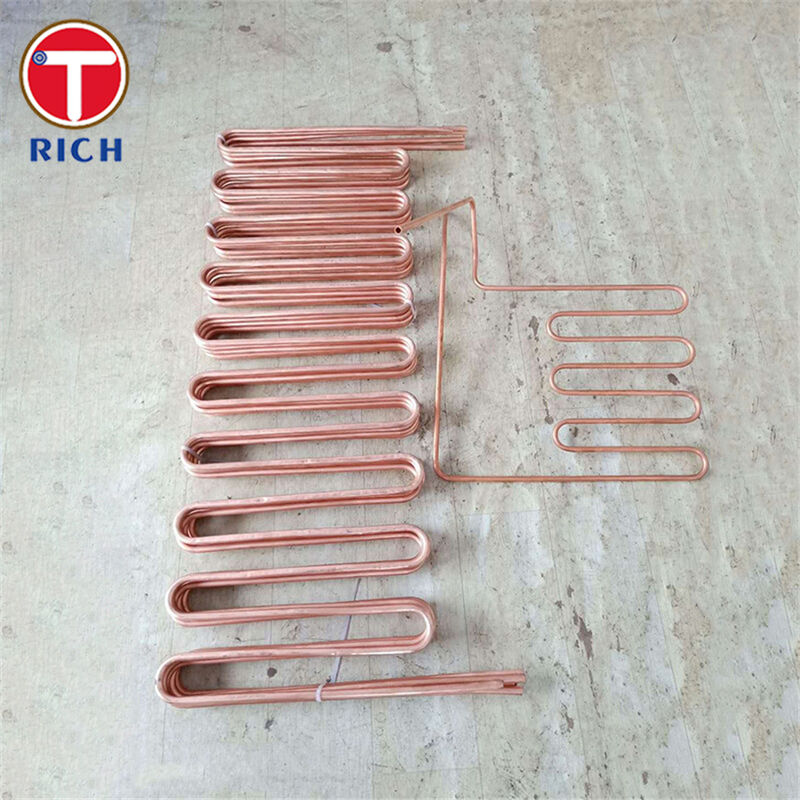

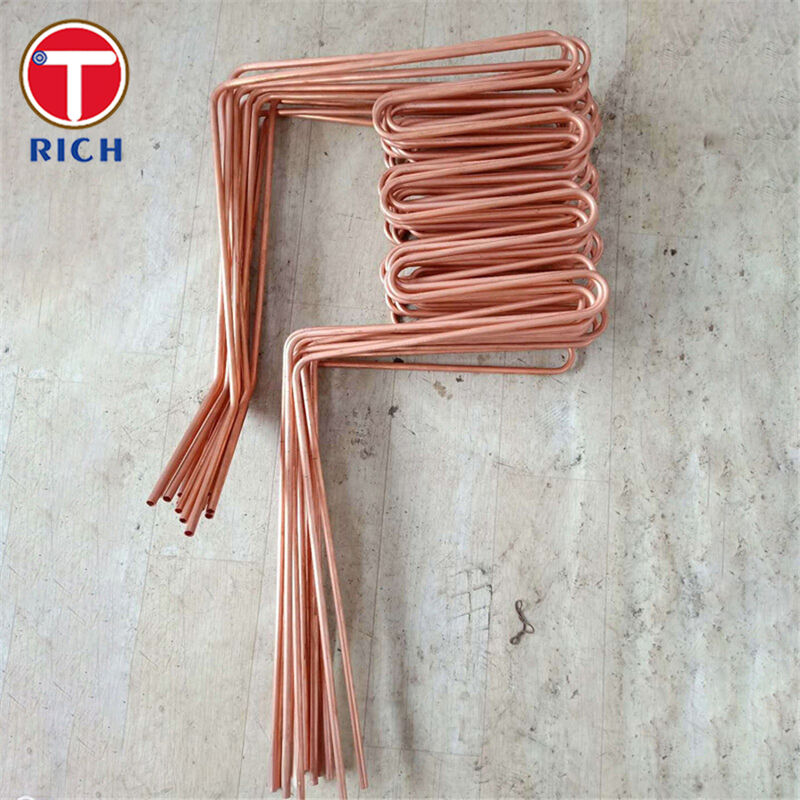

열 교환기 용품용 ASTM B395 무선 U 굽은 구리 튜브
제품 상세정보
ASTM B395 U-벤드 튜브
,원활한 U-벤드 동관
,열교환기 U-벤드 튜브
ASTM B395 열 교환기용 U-Bend 무선 구리 및 구리 합금 파이프
소재
ASTM B395/B395M U 굽는 튜브는 융통기, 증발기 및 열 교환기에 사용되는 180° 굽는, 縫合이 없는 튜브로, 縫合이 없는 구리 및 구리 합금 튜브로 제조된다.이 사양은 ≤ 2인치의 튜브에 적용됩니다.. (50 mm) OD 및 산소 없는 구리 (C10200), 인산화 해산 된 구리 (C12200), 아미랄티/알루미늄 구리 (C44300/C68700),그리고 구리 니켈 등급 (C70600/C71500)그 중에서도
사양
-
제품 형태: U 굽기 튜브 (U 모양으로 하나의 평면에서 180° 굽기).
-
크기 범위 (OD): ≤ 2 in. (50 mm)
-
합금/온도: 각 주문에 따라 UNS 지정 및 온도를 지정해야 합니다.
-
주요 순서 매개 변수 (PO/디자인과에 표시하는 것이 좋습니다):
-
튜브 OD × 벽 두께
-
굽기 반지름 스케줄
-
다리 길이는 (직한 다리)
-
-
듀얼 게이지 옵션 (작은 곡선 반지름):
-
듀얼 게이지 = 벽 게이지 두께가 하나 이상의 튜브.
-
지정된 경우, 중앙 구간은 구부리기 전에 직지 벽보다 BWG 한 개 더 두껍게 만들어집니다. 기본으로는 일정한 ID로 만들어집니다 (OD를 증가시킴으로써 더 무거운 구간).
-
-
굽기 품질: 굽은 부분은 곡선에서 거의 균일해야 합니다.
주요 특징
-
구리/ 구리 합금 금속공학에서 온도 전송 효율이 높습니다. (공연기/ 증발기/ 열 교환기 서비스에 최적화되었습니다.)
-
합금 유연성: 구리, 청금, 알루미늄 청금, 그리고 냉각 매체 (淡水, 塩水, 해수) 와 일치하는 Cu-Ni 등급.
-
프로세스 준비 기하학: 정밀한 U 굽기 껍질 및 튜브 뭉치.
-
표준에 내장된 품질 검증: 회전 전류 NDT 및 누출 테스트 옵션.
우리 의 장점
-
U 굽은 부분이 얇아지거나 타원화되거나 주름이 나나요?
U 굽는 자연적으로 굽기 관련 변형 위험 (오발성 / 희소화) 을 직면합니다. 우리의 해결책은 제어 굽기 플러스 작은 반지름에 대한 듀얼 게이지 옵션입니다:표준은 굽기 강도를 향상시키기 위해 굽기 전에 더 무거운 지지 중앙 섹션을 허용합니다 (한 BWG 더 두껍습니다), 기본으로 ID를 일정하게 유지하면서 -
구부리기 전에 튜브가 결함 없는지 어떻게 확인합니까?
ASTM B395은 각 튜브가 굽기 전에 장애를 일으킬 가능성이 있는 불연속성을 탐지하기 위해 ASTM E243 관행에 따라 회전 전류 테스트를 받아야 한다고 요구한다. -
어떻게 밀착성 확보를 할 수 있나요?
각 U 벡트 튜브는 누출 테스트를 통과해야 하며, 제조업체는 다른 것을 명시하지 않는 한 그 방법을 선택할 수 있습니다.
-
유선압 7000 psi (48 MPa) 에 대한 수정적 시험 (특정하지 않은 경우 기어 압력은 1000 psi / 6.9 MPa를 초과할 필요가 없다) 또는
-
누출 신호 없이 ≥ 60psi (400kPa) 에서 5초 동안 공기 시험
-
특히 청동 서비스에서는 스트레스 경화 균열 (SCC) 위험은?
SCC는 환경 + 잔류 스트레스에 의해 작동 할 수 있습니다. 암모니아 관련 SCC는 구리 열 교환기 서비스에서 알려진 실패 모드입니다. 우리는 재료 선택 지원을 제공함으로써 이것을 완화합니다.그리고 Cu-Ni U 굽는 경우 표준은 U 굽은 부분의 구제 고기를 지정할 수 있는 옵션을 제공합니다.· 감수성 테스트 옵션 (암모니아 증기 / 수화 질산) 또한 사양에 다루어집니다. -
QA/QC에 대한 추적성과 문서를 제공 할 수 있습니까?
ASTM B395 주문 옵션에는 열 식별/추적성, 인증 및 밀리 테스트 보고서 (MTR) 가 필요하면 프로젝트 문서 및 입수 검사 지원을 포함합니다.
화학적 성분
| UNS 등급 | 큐 | 니 (Co 포함) | Zn | SN | 알 | 페 | Pb (최대) | 그 외 | P | 참고문서 |
|---|---|---|---|---|---|---|---|---|---|---|
| C12200 | 99.9분 | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | 00.015 ∼ 0.040 | 광산화탄소화 된 구리 |
| C44300 | 700.0730 | ∙ | 나머지 | 0.9 ′′1.2 | ∙ | 00.06 최대 | 0.07 최대 | 00.02'0.06 | ∙ | 아드미랄티 금속 |
| C68700 | 760.0790 | ∙ | 나머지 | ∙ | 10.82.5 | 00.06 최대 | 0.07 최대 | 00.02'0.06 | ∙ | 알루미늄 구리 |
| C70600 | 나머지 | 90.0110 | 1.0 최대 | ∙ | ∙ | 10.0 ∼ 1.8 | 0.05 최대 | ∙ | ∙ | 90-10 Cu-Ni |
| C71500 | 나머지 | 290.0330 | 1.0 최대 | ∙ | ∙ | 0.40-10 | 0.05 최대 | ∙ | ∙ | 70-30 Cu-Ni |
기계적 특성
| UNS 등급 | B395 표 3의 전형적인 온도 | 팽창 강도 (MPa) 분 | 양력 강도 (MPa) 분 | 연장 (50.8mm) 미니 |
|---|---|---|---|---|
| C12200 | H55 (빛을 끌어당기기) | 250 | 205 | ∙ |
| C44300 | O61 (열화) | 310 | 105 | ∙ |
| C68700 | O61 (열화) | 345 | 125 | ∙ |
| C70600 | O61 (열화) | 275 | 105 | ∙ |
| C71500 | O61 (열화) | 360 | 125 | ∙ |
집행기준
-
ASTM: ASTM B395/B395M (U 굽기 무선 구리 및 구리 합금 열 교환기 및 응축 튜브). 관련 참조 시험에는 ASTM E243 (전전류),B395에 언급된 다른 시험 방법.
-
EN: EN 12451:2012 (열 교환기/컨덴서기/배증기/해수화 장비용 원형 구리 및 구리 합금 튜브, 표준에서 명시된 크기 범위)
-
GOST: GOST 21646-2003 (열 교환 장비의 구리 및 구리 파이프 기술 요구 사항 및 수락).
-
JIS: JIS H3300 (보리 및 구리 합금의 매듭없는 파이프 및 튜브; 일반적으로 응축기/열 전달 튜브 공급의 JIS 기본으로 사용됩니다.)
-
GB: GB/T 8890-2015 (열교환기용 시합이없는 구리 합금 파이프) 및 GB/T 1527-2017 ( 구리 및 구리 합금의 당겨진 파이프).
응용 분야
전형적인 산업
-
전력 생산 (증기 표면 응축기, 공급 물 난방기)
-
석유화학 및 정제 (냉장고, 응축기)
-
해양 및 해상 (해수 냉각기, 중앙 냉각기)
-
소금 해제 및 수처리 (소금 해열기, 응축기)
-
HVAC 및 산업 냉각 (컨덴서/배증기)
