열교환기용 압력 부재 구조 및 제어된 U자 굽힘 형상을 갖춘 ASTM A179 A192 이음매 없는 탄소강 U자 굽힘 튜브
기본 특성
원산지:
저장 성 중국
브랜드 이름:
TORICH
인증:
ISO 9001 ISO 14001 TS 16949 EN 10204.3.1
모델 번호:
ASTM A179 A192
부동산 거래
최소 주문 수량:
1 톤
가격:
USD 1200-1600 Per Ton
지불 조건:
L/C,D/A,D/P,T/T,웨스턴 유니온,MoneyGram
공급 능력:
연간 60000 톤/톤
제품 요약
ASTM A179 A192 U 굽기 튜브 열 교환기 껍질 제품 개요 ASTM A179 / ASTM A192 U 구부러진 튜브는 껍데기 및 튜브 열 교환기, 보일러, 응축기 및 유사한 열 장비에 제조된 원활한 탄소 강철 튜브입니다.신뢰성 있는 압력 저항, 안정적인 열 전달 성능이 요구됩니다. ASTM A179은 일반적으로 원활한 추운 저탄소 열 교환기 및 콘덴서 튜브에 선택됩니다.반면 ASTM A192는 고압 서비스를 위해 매듭없는 탄소 강철 보일러와 슈퍼 히터 튜브에 사용됩니다.U 굽은 교환기 뭉치의 경우 제품 초점은 직관 화학과 ...
제품 상세정보
강조하다:
ASTM A179 U밴드 튜브
,ASTM A192 U밴드 튜브
,TORICH U밴드 튜브
Base Material:
저탄소 이음매없는 강철 튜브 / 탄소강 보일러 튜브
Standard:
ASTM A179 / ASME SA179; ASTM A192 / ASME SA192
Manufacturing Process:
A179의 경우 심리스, 냉간 압연; A192용 이음매 없는 보일러 튜브 생산 후 U-벤딩
Outside Diameter:
A179 스코프의 경우 일반적으로 12.7-76.2mm, A192 스코프의 경우 12.7-177.8mm; 프로젝트별 크기 사용 가능
Wall Thickness:
교환기 서비스의 경우 일반적으로 0.7-8.0mm입니다. 설계압력 및 굴곡반경에 따른 최종 선정
Length:
1-12m 직선 길이 또는 전개 길이, 사용자 정의 가능
Bend Form:
180° U 벤드
Heat Treatment:
기본 튜브 표준에서 요구하는 대로; 지정된 경우 굽힘 후 응력 완화 가능
제품 설명
ASTM A179 A192 U 굽기 튜브 열 교환기 껍질
제품 개요
ASTM A179 / ASTM A192 U 구부러진 튜브는 껍데기 및 튜브 열 교환기, 보일러, 응축기 및 유사한 열 장비에 제조된 원활한 탄소 강철 튜브입니다.신뢰성 있는 압력 저항, 안정적인 열 전달 성능이 요구됩니다. ASTM A179은 일반적으로 원활한 추운 저탄소 열 교환기 및 콘덴서 튜브에 선택됩니다.반면 ASTM A192는 고압 서비스를 위해 매듭없는 탄소 강철 보일러와 슈퍼 히터 튜브에 사용됩니다.U 굽은 교환기 뭉치의 경우 제품 초점은 직관 화학과 강도뿐만 아니라 굽기 완전성, 굽기 구역의 벽 두께 제어, 잔류 스트레스 관리,그리고 형성 후 검사.
기술 사양
| 항목 | 설명 |
|---|---|
| 제품 이름 | ASTM A179 / ASTM A192 수직 탄소 강철 U 굽기 튜브 |
| 기본 재료 | 저탄소 매듭제철 파이프 / 탄소제일 보일러 파이프 |
| 표준 | ASTM A179 / ASME SA179; ASTM A192 / ASME SA192 |
| 등급 | ASTM A179, ASTM A192 |
| 제조 과정 | A179에 대한 매듭없는 냉부; A192에 대한 매듭없는 보일러 튜브 생산, 그 다음 U 굽기 |
| 외부 지름 | 일반적으로 A179 범위에서 12.7-76.2 mm; A192 범위에서 12.7-177.8 mm; 프로젝트 특정 크기가 제공됩니다. |
| 벽 두께 | 일반적으로 교환기 서비스에서 0.7-8.0 mm; 설계 압력 및 곡선 반지름에 따라 최종 선택 |
| 길이 | 직선 길이가 1~12m 또는 확장된 길이가 커스터마이징 가능 |
| 굽는 형태 | 180° U 곡선 |
| 굽기 반지름 | 일반적으로 1.5 × OD 이상 또는 도면/TEMA 요구 사항 |
| 허용 범위 | ASTM 차원 허용량 및 합의된 U 굽기 제조 허용량 |
| 직선성 | 구부리기 전에 제어; 최종 다리 곧게는 합의에 의해 제공됩니다. |
| 표면 상태 | 화려한 냉면 / 깨끗하게 반열 / 가볍게 기름진 / 합의된 바와 같이 말초 |
| 열처리 | 기본 튜브 표준에서 요구되는 바와 같이; 지정된 경우 굽기 후 스트레스 완화 |
| 파이프 끝 | 잎자루, 잎자루, 잎자루 |
| 검사 | 화학 분석, 팽창 테스트, 적재적 경우 평평화/불화, 경직성, 수정적 또는 NDT, 구부러진 영역 시각 검사 |
주요 특징
- 매듭 없는 압력 운반 구조:ASTM A179은 열 교환기 및 응축기용 시합이없는 냉면 저탄소 철강 튜브를 포함하고, ASTM A192는 고압 서비스용 시합이없는 탄소 철강 보일러 및 초열 튜브를 포함합니다.이것은 압력 경계에 경상선 용접 위험을 제거.
- 제어된 U 굽기 기하학 (U-bend geometry) 은 콤팩트 교환기 뭉치의 경우:교환기 제조에서, U 굽기 반지름은 일반적으로1.5 × OD이것은 콤팩트한 껍질 및 튜브 레이아웃을 지원하면서 검증된 산업 관행에 따라 굽기 제조성을 유지합니다.
- A179 열전달용 차원의 장점:ASTM A179는추운 도출, 이는 효율적인 열 전달 튜브를 위해 차원 일관성 및 내부 / 외부 표면 마무리 개선에 널리 사용됩니다.
- A192 고압용 강도 제한:ASTM A192 보일러 튜브는 높은 압력 하에서 최소 벽의 무선 탄소 강철 튜브 서비스를 위해 고안되어 있습니다.이식기 작업이 고압 또는 온도 조건과 결합될 때 적합하게 만드는.
- 제조 후 경화 조절:ASTM A179 제품 요약에는72 HRB, ASTM A192는 준수의 일환으로 경직성 제어와 평평화, 불타는 및 수정적 테스트를 요구합니다.
품질 보장 의 장점
- 굽기 면적 차원 안정성:우리는 U-굽기 반지름을1.5 × OD, 그리고 구는 합의 된 도구 및 차원 기준에 따라 생산됩니다. 이것은 과도한 벽 희석의 위험을 줄이고 튜브 엽 조립 중에 뭉치 픽업 일관성을 향상시킵니다.
- 굽은 후 잔류 스트레스 조절:굽기 후 스트레스 완화는 서비스가 필요할 때 제공 될 수 있습니다.산업 기술 지침은 U 굽이 형성 후 열 처리가 잔류 스트레스를 줄이고 까다로운 서비스에서 굽기 부위의 장애 메커니즘의 위험을 줄이기 위해 사용된다는 것을 강조.
- 튜브 무결성 검증:기본 튜브의 기계적 및 수정적 요구 사항 외에도 교환 튜브 검사 관행은 벽 손실, 구멍 및 지역 결함을 식별하기 위해 에드디 전류 또는 관련 NDT 방법을 점점 더 많이 사용합니다.프로젝트 주문에 대해, 굽기 구역 검사, 수력 테스트 및 추가 NDT는 QA 계획에서 지정 될 수 있습니다.
집행기준
| 시스템 | 표준 | 간략한 설명 |
|---|---|---|
| ASTM / ASME | ASTM A179 / ASME SA179 | 열교환기 및 응축기용, 냉면으로 당겨진 원활한 저탄소 철강 파이프 |
| ASTM / ASME | ASTM A192 / ASME SA192 | 고압용 고온화장품 및 고압용 고온화장품 |
| ASTM / ASME | ASTM A210 / ASME SA210 A-1 / C 등급 | 중탄소 보일러 및 초열기 튜브, 고강도 서비스용 |
| EN | EN 10216-2 P235GH | 고온의 압력 용품의 비연금강의 매듭없는 파이프 |
| JIS | JIS G3461 STB340 | 탄소강의 보일러 및 열 교환관 |
| GB | GB/T 3087 20 | 저압 및 중압 보일러용 무縫鋼管 |
| GOST | 일반적으로 GOST 관행에 따라 20 개의 철화 보일러 / 서비스 튜브로 일치합니다. | CIS 시장 압력 튜브 응용 프로그램에서 사용; 등급 확인은 프로젝트 코드를 따라야합니다. |
적용 분야
특정 용도: 껍질 및 튜브 표면 응축 튜브 펀들
ASTM A179 / A192 U 굽는 튜브는 표면 응축기 또는 껍질과 튜브 열 교환기에 튜브 펀들 요소로 사용되며 한쪽이 튜브를 통과하고 다른 쪽은 껍질을 통과합니다.U 구성으로 반환 헤더를 줄이고 컴팩트 장비 설계에 도움이.
화학적 성분
아래는 보일러 / 열 교환기 원활 튜브 조달에 사용되는 일반적으로 참조되는 다섯 가지 등급의 실용적인 비교 표입니다.값은 인용 된 표준 요약에서 표준 등급 제한 또는 전형적인 공개 한계입니다..
| 등급 | 표준 | C (%) | 시 (%) | Mn (%) | P (%) | S (%) |
|---|---|---|---|---|---|---|
| ASTM A179 | ASTM A179 / ASME SA179 | 00.06-018 | -- | 0.27-063 | ≤0.035 | ≤0.035 |
| ASTM A192 | ASTM A192 / ASME SA192 | 00.06-018 | ≤0.25 | 0.27-063 | ≤0.035 | ≤0.035 |
| ASTM A210 A-1 등급 | ASTM A210 / ASME SA210 | ≤0.27 | ≥ 0.10 | ≤0.93 | ≤0.035 | ≤0.035 |
| ASTM A210 C급 | ASTM A210 / ASME SA210 | ≤0.35 | ≥ 0.10 | 0.29-1.06 | ≤0.035 | ≤0.035 |
| JIS STB340 | JIS G3461 | ≤0.18 | 순서에 따라 ≤0.35 또는 0.10-0.35 | 0.30-0.60 | ≤0.035 | ≤0.035 |
기계적 특성
| 등급 | 표준 | 팽창 강도 | 생산력 | 길쭉함 |
|---|---|---|---|---|
| ASTM A179 | ASTM A179 / ASME SA179 | ≥325 MPa (47 ksi) | -- | ≥35% |
| ASTM A192 | ASTM A192 / ASME SA192 | ≥325 MPa (47 ksi) | ≥180 MPa (26 ksi) | ≥35% |
| ASTM A210 A-1 등급 | ASTM A210 / ASME SA210 | ≥415 MPa (60 ksi) | ≥255 MPa (37 ksi) | ≥30% |
| ASTM A210 C급 | ASTM A210 / ASME SA210 | ≥485 MPa (70 ksi) | ≥275 MPa (40 ksi) | ≥30% |
| JIS STB340 | JIS G3461 | ≥340 MPa | ≥175 MPa | OD / 샘플 유형에 따라 ≥27-35% |

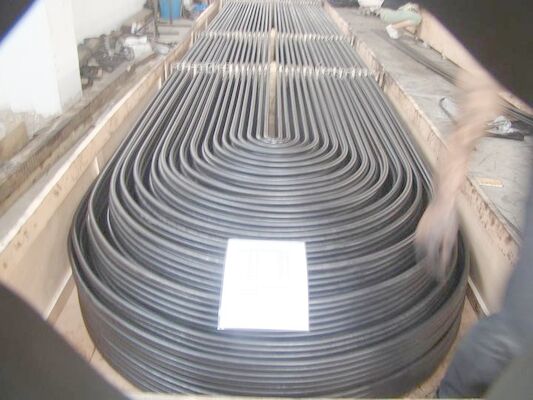

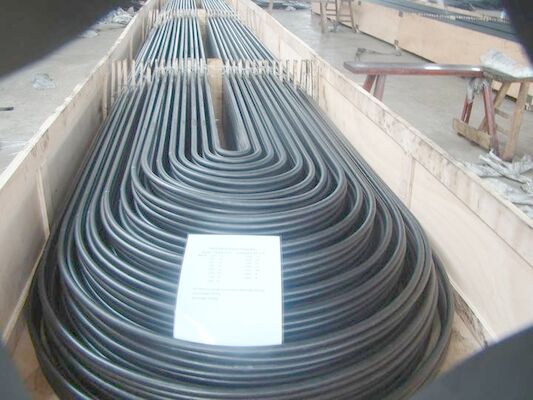

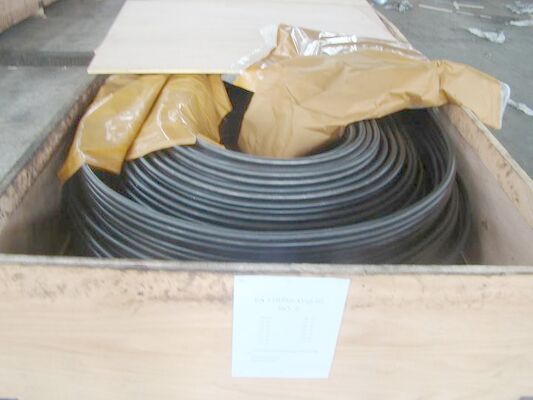

제품 갤러리
자주 묻는 질문
질문: 무역 회사나 제조업자인가요?
A: 제조사, 또한 거래를 할 수 있습니다.
Q: 배송시간은 얼마인가요?
A: 일반적으로는 물품이 재고에 있는 경우 10-15일, 또는 물품이 재고에 없는 경우 30~40일입니다. 양에 따라요.
Q: 샘플을 제공합니까? 무료 또는 추가?
A: 예, 우리는 무료로 샘플을 제공 할 수 있지만 화물 비용을 지불해야합니다.
질문: 지불 조건은?
A: 지불 ≤ 2000 USD, 100% 사전. 지불 ≥ 2000 USD, 30% T/T 사전, 배송 전에 잔액. 다른 질문이 있다면, 나에게 연락하는 것을 자유로이하십시오.
