| 브랜드 이름: | Torich |
| 모델 번호: | SA179 |
| MOQ: | 1tons |
| 가격: | 협상 가능 |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 년 당 5000 톤 |

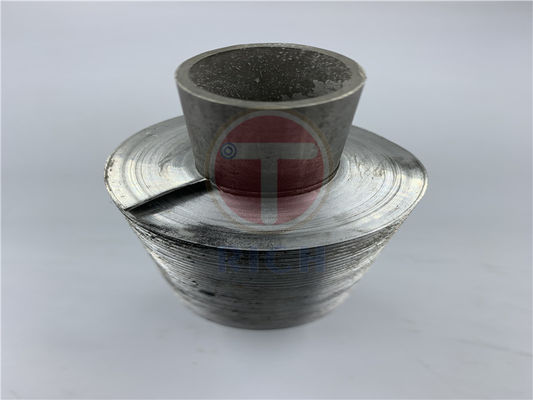

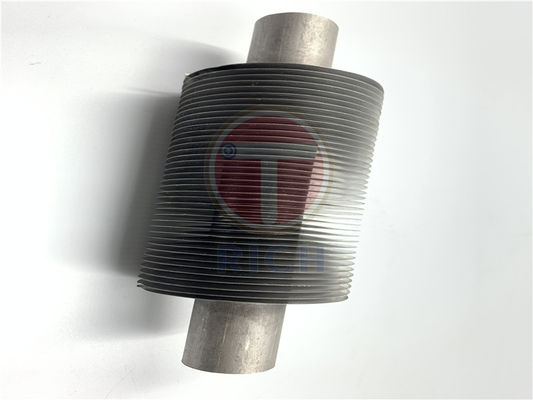

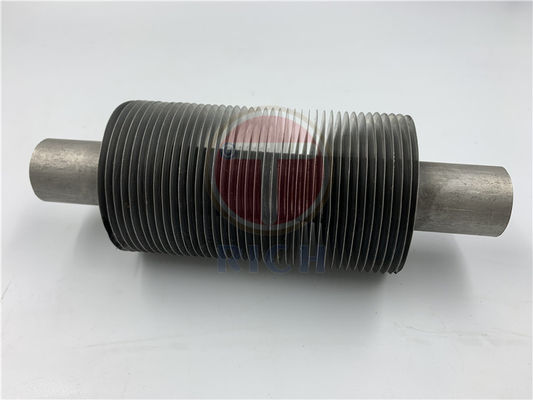

304 316 16Mo3 탄소 강철 합금 강철 내장 G 핀 튜브 핀 및 튜브 열 교환기
핀 튜브 는 튜브 벽 을 통해 뜨거운 유체 에서 더 차가운 유체 로 열 을 전달 하는 응용 프로그램 에서 사용 된다. 그러한 열 전달 이 일어날 수 있는 속도 는 세 가지 요인 에 달려 있다.(1) 두 액체 사이의 온도 차이(2) 각 유체와 파이프 벽 사이의 열 전달 계수, (3) 각 유체가 노출되는 표면.외부 표면 면적이 내부 표면 면적보다 현저하게 크지 않은 경우, 가장 낮은 열 전달 계수를 가진 유체는 전체 열 전송 속도를 결정합니다.튜브 내부의 액체의 열 전달 계수가 튜브 외부의 액체의 열 전달 계수보다 몇 배 더 큰 경우 (예를 들어, 내부의 증기, 외부의 기름), 전체 열 전달 속도는 튜브의 외부 표면을 증가시켜 크게 향상될 수 있습니다. the product of heat transfer coefficient for the outside fluid multiplied by the outside surface area is made to more closely match the product of the inside fluid heat transfer coefficient multiplied by the inside surface area.
기본 튜브 재료:SA192 SMLS 31.8mmOD*2.9mmTHK*7260mmLG 핀
소재:CS; FPM67fins X 1.5mm THK x 75mm W x 160mm H
제조 과정:그것은 고주파 용접 나선 기술을 채택, 국가 특허 기술과 고주파 전원 공급원으로 열 소스를 같은 시간에 강철 스트립, 강철 파이프를 가열,서로 용접됩니다.: 강철, 탄소 강철, 등 맨 파이프 OD: 25-63mm 핀 피치: 8-30mm 핀 높이: <200mm 핀 두께: 1.5-3.5mm
| 이름 | 기본 튜브 (OD) mm | 핀 피치 (mm) | 길이가 (m) | |||
| 분 | 맥스 | 분 | 맥스 | 분 | 맥스 | |
| 진압된 알루미늄 핀 튜브 | 12.7 | 51 | 2.1 | 10 | 0.5 | 20 |
| L/LL/KL 알루미늄 핀 튜브 | 19 | 51 | 2.1 | 3.2 | 0.5 | 15 |
| 내장된 알루미늄 핀 튜브 | 19 | 42 | 2.3 | 3.2 | 0.5 | 15 |
| 낮은 지느러미 튜브 | 12.7 | 32 | 0.8 | 2 | 0.5 | 20 |
| 스파이럴 핀 튜브 | 12.7 | 70 | 0.5 | 20 | ||
| ERW HF 나선 날개 튜브 | 16 | 219 | 3 | 25 | 0.5 | 28 |
| ERW HF 회전형 톱니 튜브 | 16 | 219 | 3 | 25 | 0.5 | 28 |
| 톱니 너비 (mm) 최대 10분~26분 | 톱니 모양 깊이 (mm) 최대 4분~16분 | |||||
| ERW 튜브 | 89 | 200 | 16 | 50 | 2 | 15 |
| DC ERW H/HH 핀 튜브 | 25 | 51 | 9 | 25 | 1 | 15 |
| H/HH 날개 | 길이 ((mm) 최대 60분~150분 | 두께 ((mm) 1최대 5분~4분 | 너비 ((mm) 최대 30분~50분 | |||
신청서
핀 튜브가 사용되는 전형적인 응용 사례는 다음을 포함합니다.
방화기 연소 가스, 가스 터빈 배기가스, 소각장 등에서 나오는 열을 활용하기 위한 다양한 경제화기 및 폐열 회수 장치
글리콜 탈수 단위
가연용 히터, 예를 들어 LNG 증발기, 공기 전열기, 오일 히터 등.
아스팔트 탱크 난방기
압축장치 물 및 윤활유 냉각기와 같은 공기 냉각기
목재 건조 오븐 및 유사한 용도
가축집 및 온실 난방기
