H/HH형 고주파 용접 핀 튜브, 고열효율과 낮은 마모 및 오염을 가진 열 교환기
제품 상세정보
고효율 열 핀 튜브
,저마모 열교환기 튜브
,저오염 H/HH 타입 핀 튜브
H/HH 타입 열 교환기에 사용되는 고주파 용접 핀 튜브

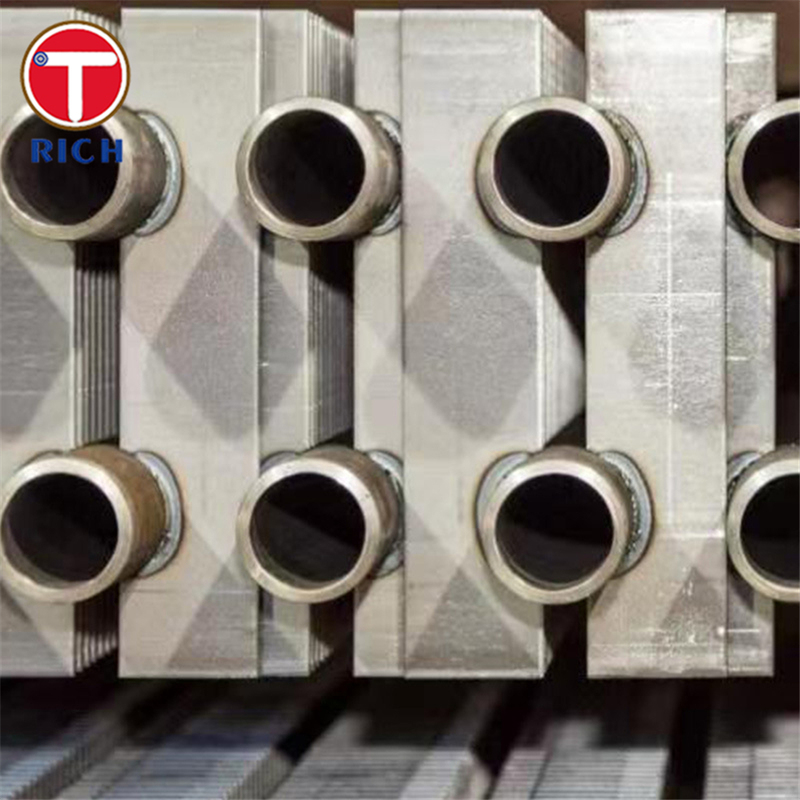

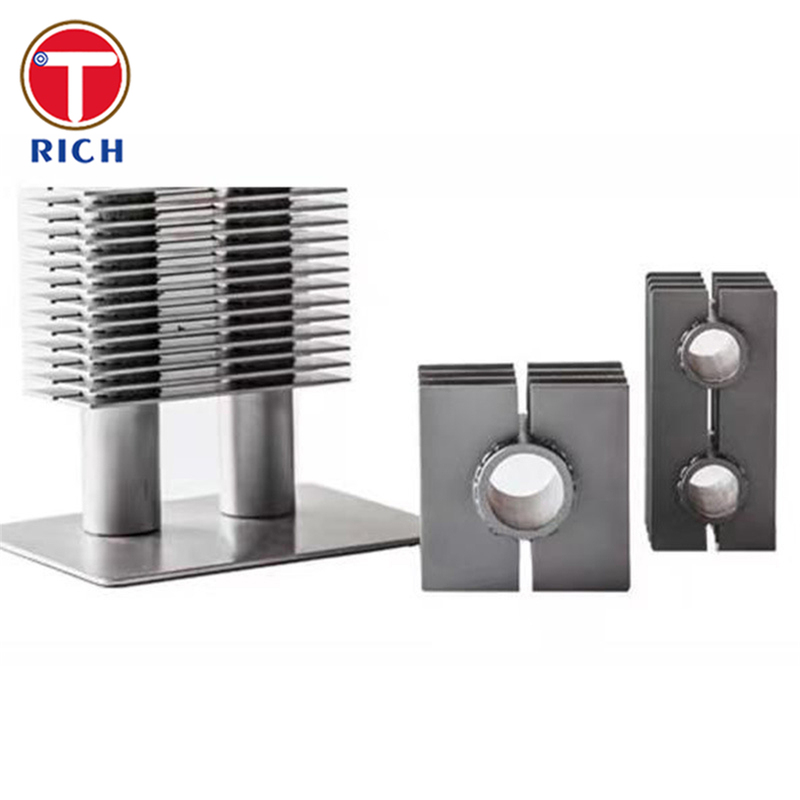

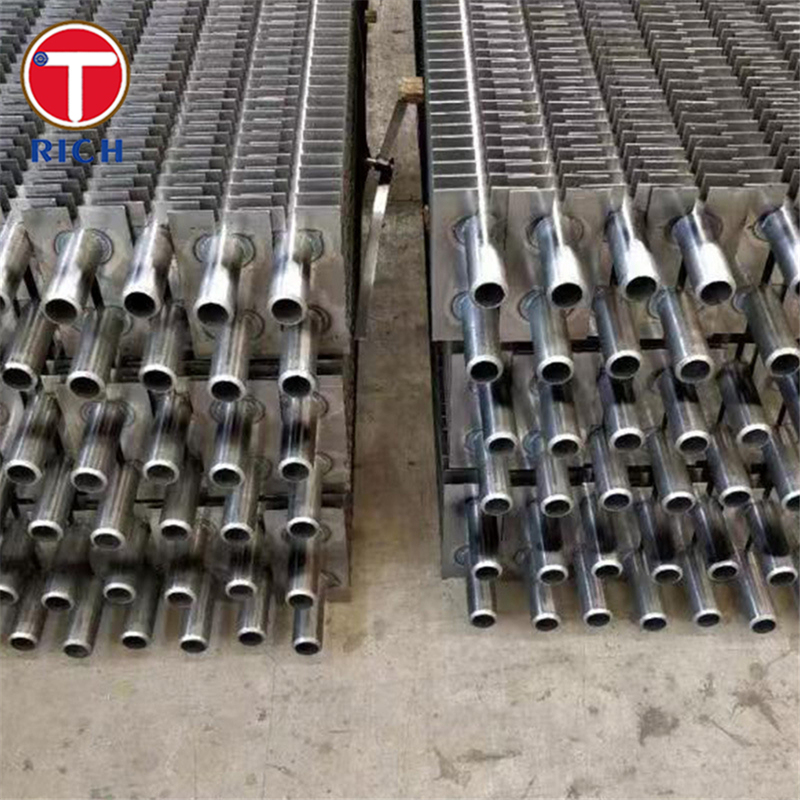

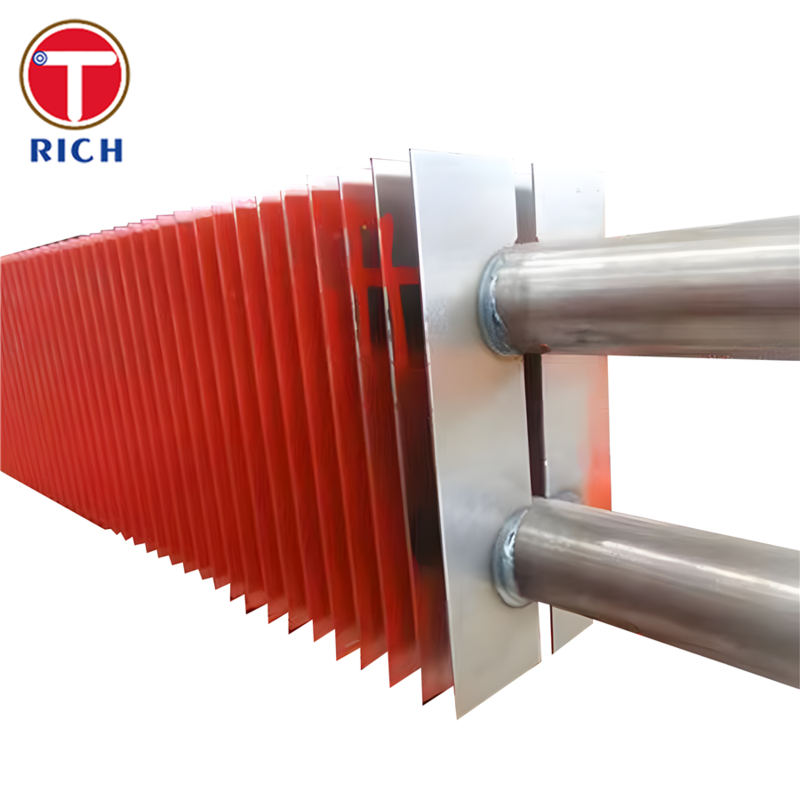

H/HH 타입의 고주파 용접 핀 튜브는 정사각형 (H 모양) 또는 이중 정사각형 (HH) 판 핀 튜브로, 이코노마이저에서 컴팩트하고 고효율의 열 전달 요소로 사용됩니다.공기 전열기 및 기타 가스-유체 열 교환기두 개의 철판은 원형 기지 튜브의 반대편에 저항 용접되어 있습니다.H H 횡단면을 형성하여 외부 표면을 크게 증가시키는 동시에 낮은 압력 하락과 좋은 똥 吹 접근성을 가진 직선 연소 가스 채널을 만듭니다..
사양
-
기본 튜브 오드:25~63mm (요청에 따라 다른 지름)
-
기본 튜브 벽 두께:≥ 3.0 mm, 보일러 서비스
-
최대 길이는:파이프당 약 18m까지 (등급과 처리 제한에 따라)
-
날개 높이:약 200mm까지
-
핀 두께:10.5~3.5mm
-
핀 간격 (비치):보통 8~30mm
-
기본 튜브 재료:탄소강, 저연금강, Cr-Mo연금강, 아우스테니틱 스테인리스강
-
피니 재료:탄소강, 저연금강 또는 스테인리스강
주요 이점
-
콤팩트 팩트에서 높은 열효율
직사각형 H/HH 판 핀은 같은 지름과 길이의 평면 튜브 경제자의 난방 표면을 여러 번 제공하여 훨씬 작고 가벼운 열 교환 은행을 가능하게합니다. -
낮은 마모, 먼지 연소 가스에서 낮은 오염
H형 플린 튜브는 석탄 연료 장치, CFB 보일러 및 폐기물 소각 장치 경제 장치에 널리 사용됩니다. 직선 채널과 확장 된 가스 흐름 영역이 가스 속도를 줄이는 데 도움이되기 때문입니다.평평 또는 나선지 톱니가 있는 튜브와 비교하여 침식 및 재의 퇴적. -
고 주파수 용접 펌프와 튜브 결합
자동 고 주파수 저항 용접은 최소 열 영향을받는 구역과 함께 핀 가장자리에 걸쳐 지속적인 금속 결합을 생성합니다.관절에 높은 팽창 강도와 진동에 대한 탁월한 저항력을 제공합니다., 열 사이클 및 소스 불기.
화학적 성분
| 등급 | 표준 | C (wt%) | 시 (wt%) | Mn (wt%) | Pmax (wt%) | Smax (wt%) | 참고문서 |
|---|---|---|---|---|---|---|---|
| A179 | ASTM A179/A179M | 00.06'0.18 | 지정되지 않았습니다 | 0.27'063 | 0.035 | 0.035 | 저탄소 무선 열 교환 튜브 |
| A192 | ASTM A192/A192M | ≤0.08 | ≤0.25 | 0.30 ∼ 0.60 | 0.035 | 0.025 | 고압용 탄소제철 보일러 튜브 |
| A210 Gr. A1 | ASTM A210/A210M | ≤0.27 | ≥ 0.10 | ≤0.93 | 0.035 | 0.035 | 매듭 없는 중탄소 보일러와 슈퍼 히터 튜브 |
| 20G | GB 5310 | 0.17 ∼ 0.23 | 0.17 ∼ 0.37 | 0.35'065 | 0.025 | 0.015 | 중국 고압 보일러 튜브 강철 |
| P235GH | EN 10216-2 (1.0345) | ≤0.16 | ≤0.35 | ≤1.20 | 0.025 | 0.020 | 고온용 비연금 압력튜브 강철 |
값은 각기 표준에서 ladle 분석 한계입니다. 실제 밀링 테스트 결과는 일반적으로이 범위 내에 있습니다.
기계적 특성
| 등급 | 조건/상품 형태 | 팽창 강도 Rm (MPa) | 내력 강도 Re / Rp0.2 (MPa) | 연장 A (%) |
|---|---|---|---|---|
| A179 | 원활한, 냉면 튜브 | ≥325 | ≥ 180 | ≥35 |
| A192 | 원활한 보일러 튜브 | ≥325 | ≈205 (유형적 최소) | ≥30 (8 in) / ≥25 (2 in) |
| A210 Gr. A1 | 원활한 보일러 튜브 | ≥415 | ≥255 | ≥ 30 |
| 20G | 정상화 된 튜브 | 410550 | ≥ 245 | ≥24 |
| P235GH | 정상화 된 튜브, T ≤ 16 mm | 360~500 | ≥235 | ≥25 |
적용가능한 기준
H/HH 핀 튜브의 기본 튜브는 일반적으로 다음과 같이 생산됩니다.
-
ASTM/ASME:보일러 및 열 교환 튜브용 A179, A192, A210, A213 시리즈
-
EN:EN 10216-2 등급 P235GH, P265GH 고온 압력 서비스
-
GB:GB/T 5310 고압 보일러 튜브 (예: 20G)
-
JIS / GOST:프로젝트 사양에 따라 요구되는 동등한 보일러 및 압력관 등급
전형적 사용법
-
전기 및 산업용 보일러:경제기, 저온 경제기, 공기 전열기, 폐열 보일러
-
폐열 재활용:석탄, 석유 및 폐기물 소각 장치, CFB 보일러 및 공정 오븐의 폐연가스 냉각기
-
공정 및 해양 부문:가열된 가열기 콘벡션 섹션, 공정 가스 냉각기 및 먼지로 가득 찬 고온 가스를 사용하는 해상 배기가스 경제기
Q: 당신은 무역 회사나 제조업체인가요?
A: 제조사, 또한 무역을 할 수 있습니다.
Q: 배송시간은 얼마인가요?
A: 일반적으로는 상품이 재고에 있는 경우 10-15일, 또는 상품이 재고에 없는 경우 30-40일입니다.
양에 따라 달라집니다.
Q: 샘플을 제공합니까? 그것은 무료 또는 추가?
A: 예, 우리는 무료로 샘플을 제공 할 수 있지만 화물 비용을 지불해야합니다.
Q: 지불 조건은?
A: 지불 <=2000USD, 100% 사전. 지불>=2000USD, 30% T/T 사전, 배송 전 잔액.
다른 질문이 있다면, pls 나를 연락하는 것을 자유로이 느끼십시오.
-
