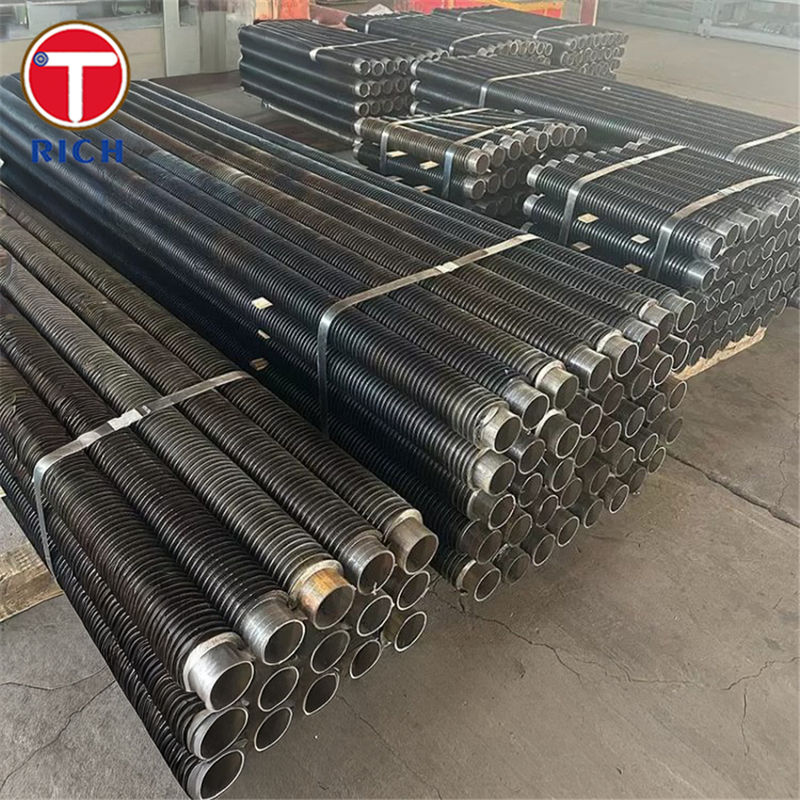

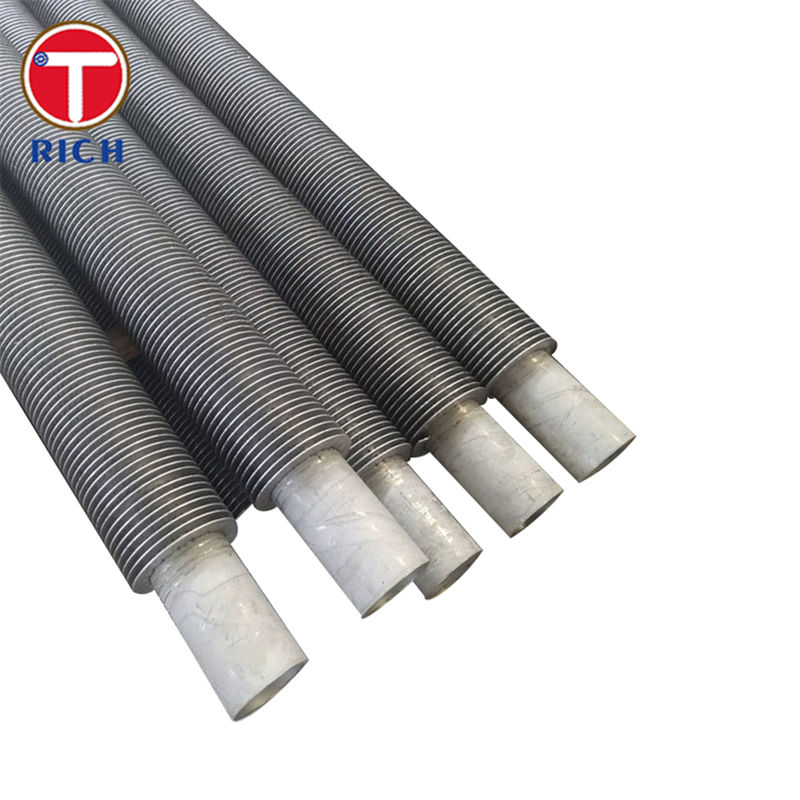

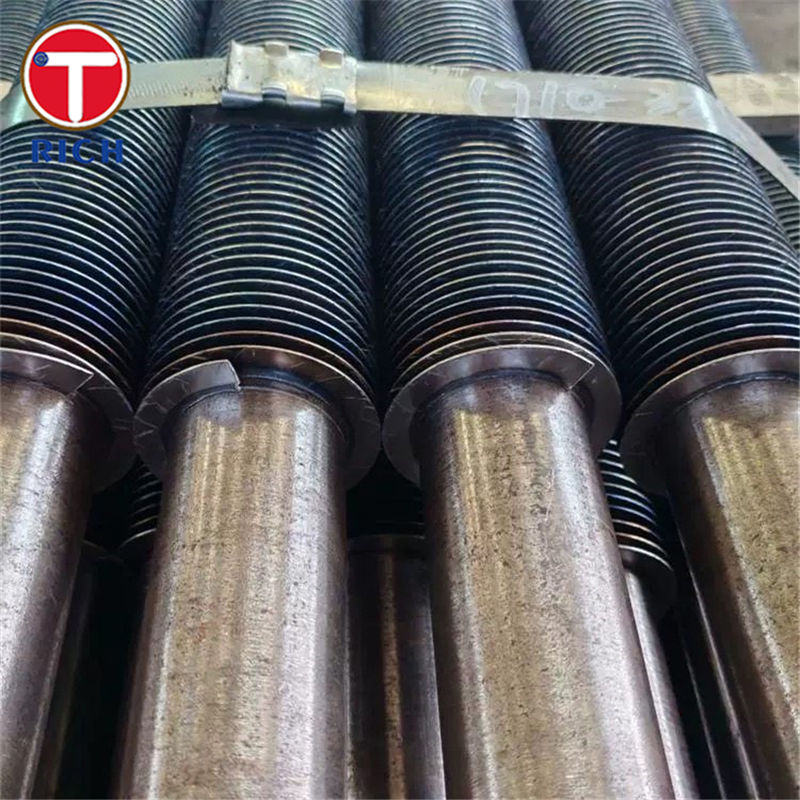

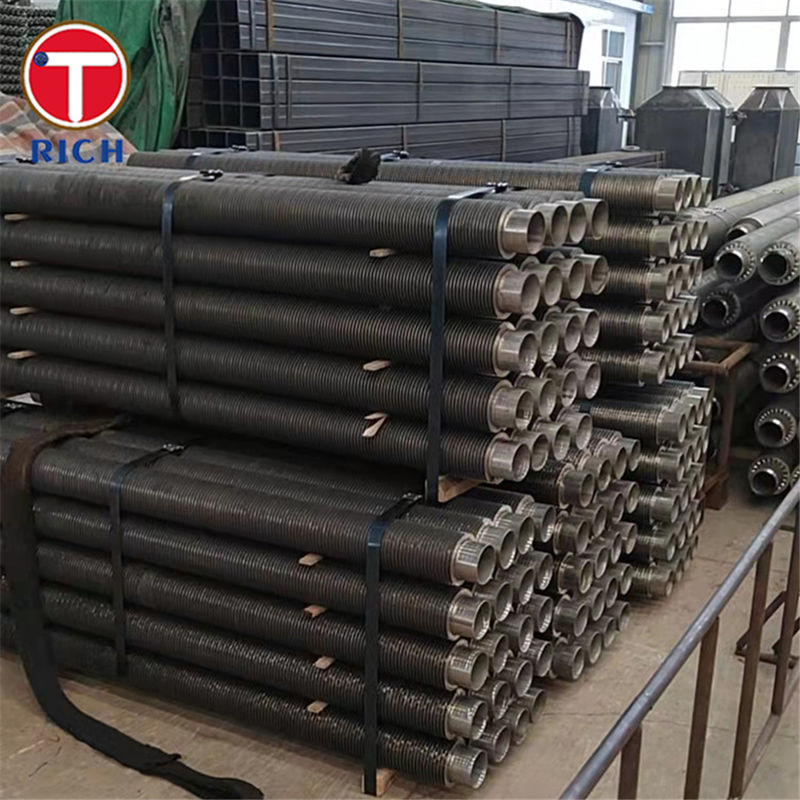

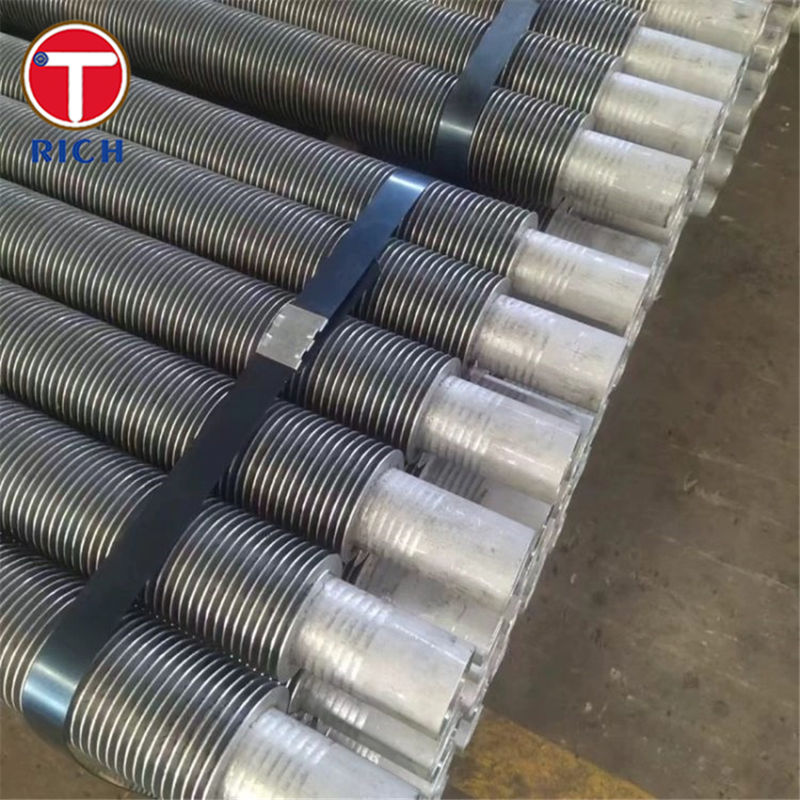

KL 핀 튜브 (KL 타입 쿨러드 L발 핀 튜브) 는 L 모양의 핀 스트립이 전 쿨러드 베이스 튜브에 나선형으로 롤링되는 윙어 윙어 튜브이다.knurling와 L-발은 긴 기계적 인 횡단 로크와 큰 금속 대 금속 접촉 영역을 만듭니다., 표준 L 또는 LL 지느러미에 비해 열 전달 효율과 지느러미 결합 안정성을 향상시킵니다.
전형적인 기본 튜브 재료는 매듭 없는 탄소 철강 (ASTM A179, A192, A210 A1등급), 저연금 철강 (ASTM A213 T11) 및 스테인리스 철강 (ASTM A213 TP304) 이다.KL 핀 튜브는 주로 공기 냉각 열 교환기에 사용됩니다., 가스 냉각기 및 전력, 석유화학 및 가스 처리 시설의 컴팩트 핀 펀들.
기본 튜브
외부 지름: 약 12.7~50.8 mm (1⁄2"~2")
벽 두께: 설계 압력 및 코드에 따라 일반적으로 ≥1.65 mm
재료 (예제): ASTM A179, A192, A210 Gr A1, A213 T11, A213 TP304
핀 기하학
날개 높이: 약 8~20mm
핀 두께: 약 0.3~0.8mm
핑크 위치: 1 인치 당 약 8~12개의 핀
핀 재료: 알루미늄 또는 구리
온도 범위
공기 냉각기 사용의 일반적인 설계 상단: 250 °C 정도이며, 튜브 합금, 지느러미 재료 및 설계 코드를 따릅니다.
단단한 핀-튜브 결합, 구부러진 베이스 튜브와 L-발 핀
큰 금속 접촉 영역으로 인해 높은 열 전달 효율성
열순환 및 진동에 대한 좋은 저항성
튜브와 핀 재료의 유연한 조합
열순환 및 날개 풀기
KL 핀 튜브는 핀을 기계적으로 뭉클 튜브 표면에 고정시켜 반복적인 시작~정지 및 온도 사이클 이후 성능을 유지합니다.
부식 및 재료 선택
튜브 등급이 서비스와 일치합니다.
ASTM A179 / A192 / A210 Gr A1 청정 또는 가벼운 부식 용품
더 높은 온도 또는 가벼운 부식성 연소 가스를 위한 ASTM A213 T11
ASTM A213 TP304 및 더 공격적인 매체에 대한 다른 스테인리스 또는 Cu 닛 옵션
오염 및 청소
지느러미 높이와 치치는 지느러미를 손상시키지 않고 공기, 증기 또는 물 제트로 뭉치를 청소 할 수 있도록 선택되며 교환기의 수명 동안 용량이 안정적입니다.
비용 대 추출된 날개
KL 핀 튜브는 기본적인 L/LL 핀보다 더 강한 접착력과 더 나은 열 성능을 제공하지만 많은 응용 분야에서 완전히 진압된 핀보다 저렴한 비용과 더 많은 재료 유연성을 제공합니다.
표준 및 문서
베이스 튜브는 ASTM/ASME, EN, JIS, GOST 또는 GB 표준에 따라 생산되며, 국제 설계 코드를 지원하기 위해 완전한 재료 테스트 보고서와 추적성이 있습니다.
| 등급 | 표준 | C (%) | 시 (%) | Mn (%) | Pmax (%) | Smax (%) | Cr (%) | Mo (%) | 니 (%) |
|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | A179 | 00.06'0.18 | ≤0.25 | 0.27'063 | 0.035 | 0.035 | ∙ | ∙ | ∙ |
| ASTM A192 | A192 | 00.06'0.18 | ≤0.25 | 0.35'065 | 0.025 | 0.020 | ∙ | ∙ | ∙ |
| ASTM A210 Gr A1 | A210 | ≤0.27 | ≤0.10 | ≤0.93 | 0.035 | 0.035 | ∙ | ∙ | ∙ |
| ASTM A213 T11 | A213 | 0.056015 | 0.50100 | 0.30 ∼ 0.60 | 0.025 | 0.035 | 10.00150 | 0.44'065 | ∙ |
| ASTM A213 TP304 | A213 | ≤0.08 | ≤1.00 | ≤ 200 | 0.045 | 0.03 | 180.020.0 | ∙ | 80.0110 |
| 등급 | 표준 | 튼튼성 미니 (MPa) | 출력 분 (MPa) | 연장 (min) (%) | 전형적인 경직 한계 |
|---|---|---|---|---|---|
| ASTM A179 | A179 | 325 | 180 | 35 | 약 72 HRB 최대 |
| ASTM A192 | A192 | 325 | 180 | 35 | 정해진 HB/HRB 최대 |
| ASTM A210 Gr A1 | A210 | 415 | 255 | 30 | A210에 따라 |
| ASTM A213 T11 | A213 | 415 | 205~220 | 30 | 약 85 HRB 최대 |
| ASTM A213 TP304 | A213 | 515 | 205 | 35 | 약 192 HBW 최대 |
적용 가능한 표준:ASTM/ASME A179, A192, A210, A213; EN 10216 / EN 10217; JIS G3461 / G3462; 대응하는 GOST 및 GB 핀트 튜브 및 공기 냉각기 표준.
적용 분야:
전력 생산 ∼ 공기 냉각 콘덴서, 보일러 가스 냉각기 및 폐열 회수 코일
석유 및 가스 / 석유화학 ∼ 공기 냉각 열 교환기, 압축기 냉각기, 핀 에코노미저
가스 처리 및 LNG ‧가스 냉각기 및 폐가스 열 회수 장치
화학 및 비료 공장 ∙ 원자로 가스 냉각기 및 상공 응축기
HVAC 및 산업 냉각 乾冷기 및 핀드 스필 열 교환기
A: 제조사, 또한 무역을 할 수 있습니다.
A: 일반적으로는 상품이 재고에 있는 경우 10-15일, 또는 상품이 재고에 없는 경우 30-40일입니다.
양에 따라 달라집니다.
A: 예, 우리는 무료로 샘플을 제공 할 수 있지만 화물 비용을 지불해야합니다.
A: 지불 <=2000USD, 100% 사전. 지불>=2000USD, 30% T/T 사전, 배송 전 잔액.
다른 질문이 있다면, pls 나를 연락하는 것을 자유로이 느끼십시오.
