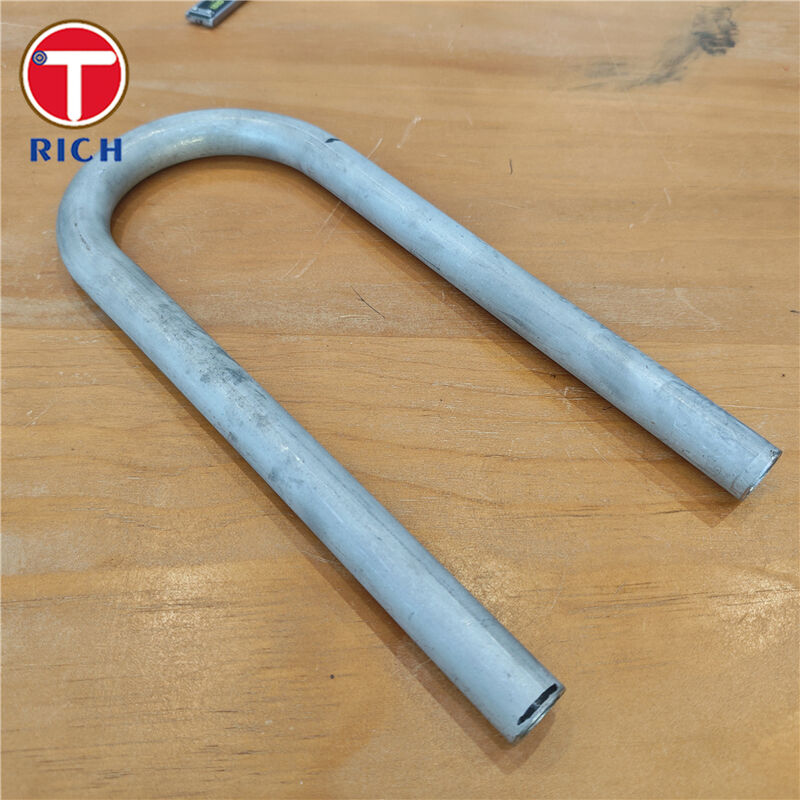

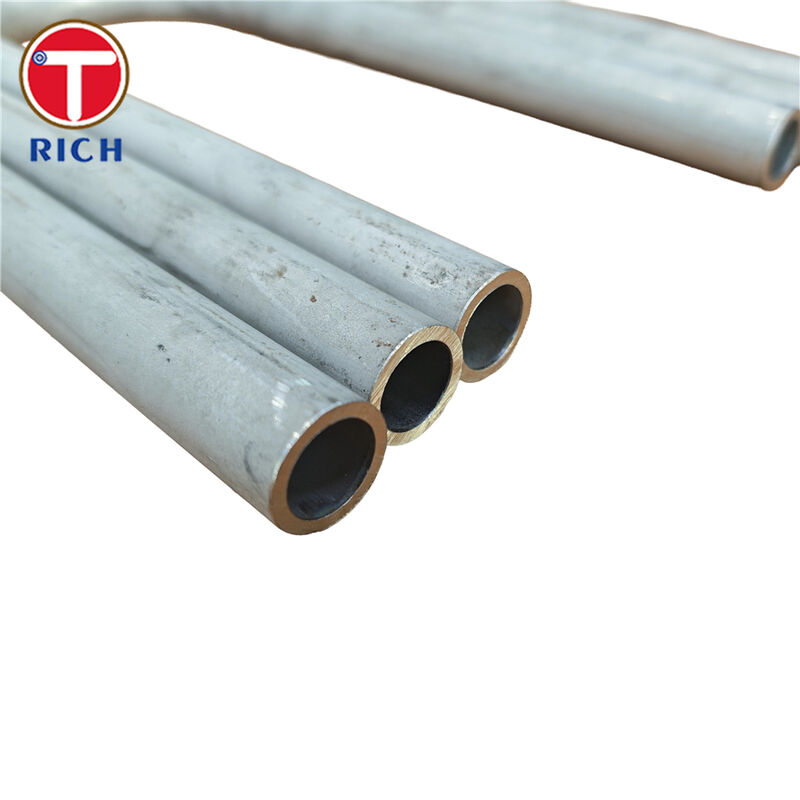

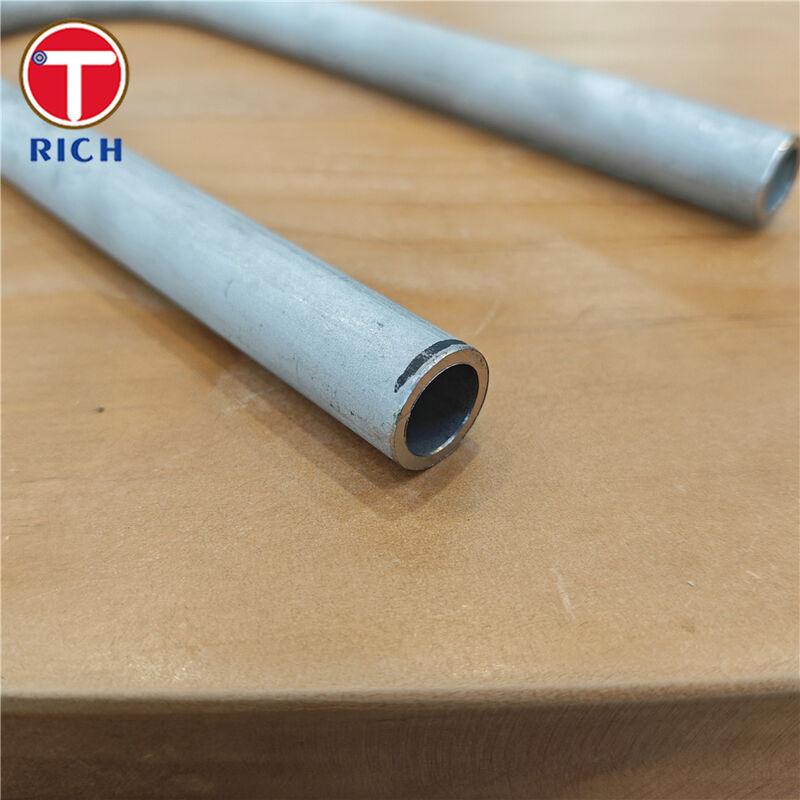

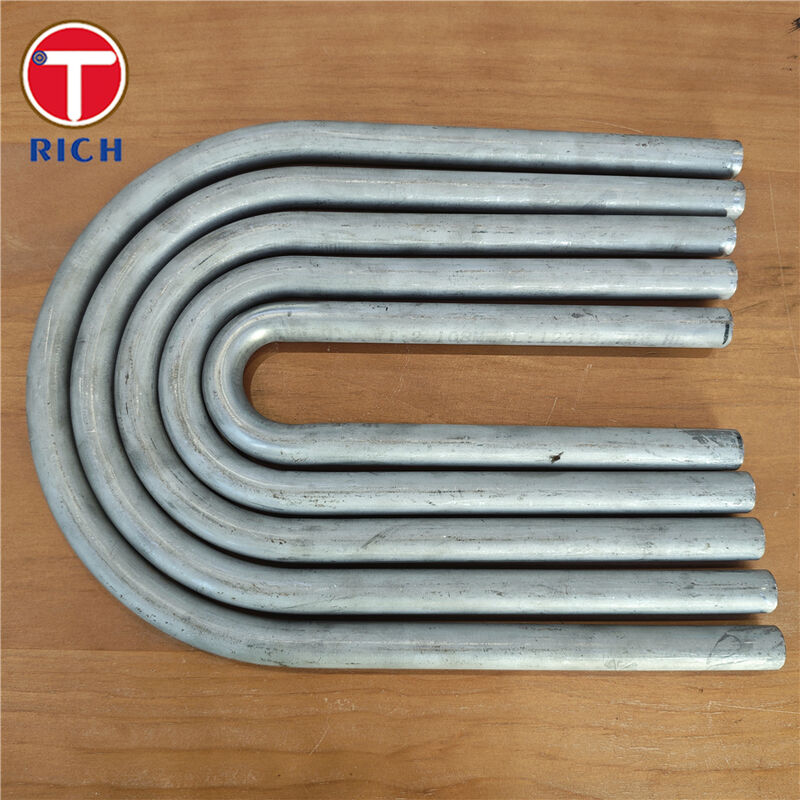

스테인레스 스틸 U 모양 파이프 热交换器용 냉동 구부러진 U 모양 스틸 파이프

자료 간략

스테인레스 스틸 U 모양 파이프 (U-bent 파이프) 는 정밀한 U 또는 멀티-U 기하학으로 매듭 또는 용접된 스테인레스 스틸 열 교환 튜브를 냉동으로 구부리면서 제조됩니다.필요에 따라 스트레스 완화 또는 용액 응열그들은 높은 온도와 압력 하에서 작동하는 껍질 및 튜브 열 교환기, 응축기, 보일러 및 공급 물 난방기,그리고 일반적으로 TP304/304L와 같은 아우스테니틱 등급으로 생산됩니다., TP316/316L 및 TP321 등 ASTM A213 또는 관련 규격에 맞습니다.

사양

원료

• 아우스테니틱 스테인리스: ASTM A213 TP304, TP304L, TP316, TP316L, TP321

• 요청에 따라 다른 옵션: 고 합금 스테인레스 스틸, 듀플렉스 스테인레스 스틸, 니켈 합금

차원 범위 (일반적 능력)

• 외부 지름 (OD): 약 12.7~38.1 mm (1⁄2"~11⁄2"), 요청에 따라 더 큰 크기

• 벽 두께 (WT): 약 0.70~4.0 mm

• 굽기 반지름 (CLR):

  • 최소: 일반적으로 ≥1.5 × OD

  • 최대: 약 1500~1700mm까지 OD 및 등급에 따라

• 직지 다리 길이는 약 12,000mm까지

• U-튜브당 최대 개발 길이: 약 27,000~30,000mm까지

제조 경로

• 모터 튜브: 무선 또는 용접된 스테인레스 스틸 열 교환 튜브

• 굽기: 정해진 반지름과 다리 길이에 냉동 굽기 (일반적으로 TEMA / DIN 28179 관행에 따라)

• 열처리:

  • 용액 소화 또는 코드 또는 고객에 의해 요구되는 경우 아우스테니틱 스테인리스 등급에 대한 굴곡 후 스트레스 완화

• 가공: 소금, 밝은 연출 또는 기계적으로 닦은 OD

• 종말: 평면, 비벨 또는 튜브-시트 용접에 준비된

주요 특징

• 물, 증기, 많은 화학 물질 및 정유 공장/석유화학 매체, 특히 TP316/316L 및 TP321에서 우수한 부식 저항성.

• 고온에서 높은 기계적 특성을 가진 보일러 및 열 교환기 용도로 높은 온도 용량

• U 모양 디자인 덕분에 컴팩트 한 펀들 레이아웃, 교환기의 길이를 줄이고 확장 관절없이 열 확장을 허용합니다.

• 커브에서 압력 무결성 및 흐름 성능을 유지하기 위해 엄격한 굽기 제어 (반지름, 벽 희소화, 타원성)

• 압력 테스트와 국제 표준에 따라 파괴적이지 않은 검사를 통해 완전히 추적 가능한 생산.

우리 의 장점

1어떻게 U 곡선에서 벽 희석과 난자를 제어합니까?

벽 희석 및 가로 절개 왜곡은 냉 굽힌 튜브의 주요 엔지니어링 문제입니다.왜냐하면 곡선의 외부 벽이 얇아지고 내부 벽이 두꺼워지고 구간이 약간 타원형이 되기 때문입니다..

• 우리는 구부리는 과정을 설계하여 구부리에서 벽의 희소화를 원벽의 통제 가능한 낮은 비율과U 굽은 튜브에 대한 열 교환기 공통 사양에 따라.

• 굽기 도구, 멘드렐, 그리고 윤활은 OD/WT와 등급에 맞게 선택되어, 지역 스트레스를 줄이고 평평화를 방지합니다.

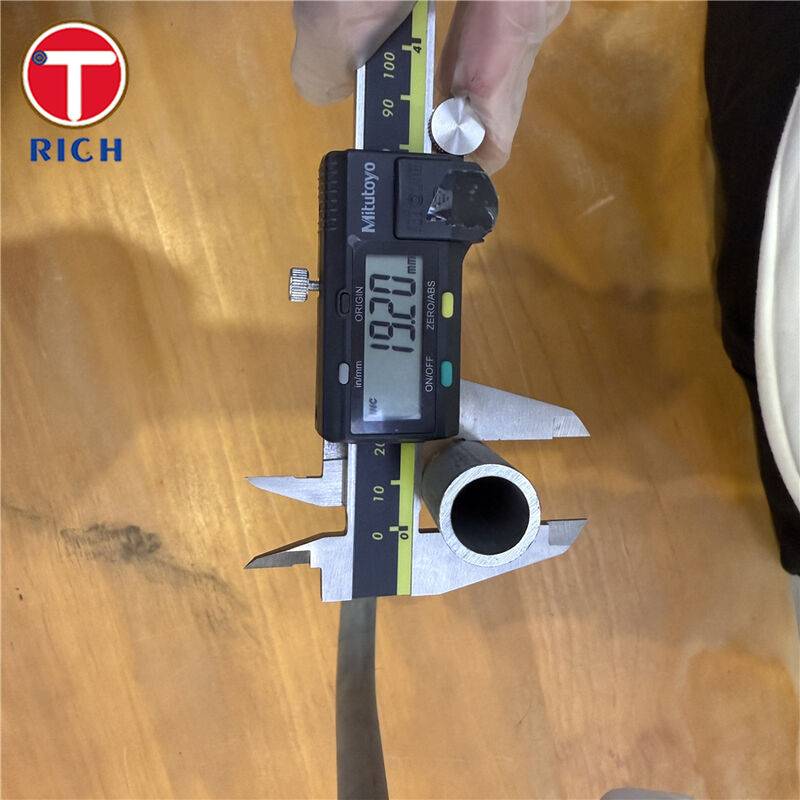

• 각 팩은 굽기 (OD, WT, 타원성) 에서 튜브가 튜브 잎 구멍에 맞고 공정 압력 요구 사항을 충족하도록 차원적으로 검사됩니다.

2. √ 튜브가 냉강 굽기 후 적절히 열 처리 되었습니까?

냉강 굽기는 잔류 스트레스를 도입하고 물질에 높은 스트레스가 남아있는 경우 부식 저항을 줄일 수 있습니다.

• 아우스테니트 인 스테인레스 스틸 U 튜브는 고객이 요구하거나 코드가 필요한 경우 굽은 후 용액 소화 또는 스트레스 완화 열 처리를 적용합니다.

• 열처리는 제어 된 오븐 또는 주요 U 튜브 제조업체에서 일반적으로 사용되는 전기 저항 방법으로 수행됩니다.

• 이렇게 굽은 후 기계적 성질과 경식 성질은 기본 파이프 표준 (예를 들어 ASTM A213) 에 명시된 수준으로 복원됩니다.

3어떤 기준과 등급을 충족시킬 수 있나요?

최종 사용자는 일반적으로 잘 알려진 튜브 표준과 교환기 설계 코드와의 호환성을 요구합니다. 우리는 다음과 같은 기반의 U 구부러진 튜브를 공급 할 수 있습니다.

• ASTM / ASME

  • ASTM A213 / ASME SA213 매듭없는 아우스테니틱 스테인리스 열 교환 튜브 (TP304/304L, TP316/316L, TP321, TP347H 등)

  • 용접된 아우스테니틱 보일러 및 열 교환기 튜브에 대한 ASTM A249 / ASME SA249 용접된 모터 튜브가 지정되어 있습니다.

  • 소금 또는 매듭 없는 아우스테니틱 스테인리스 스틸을 이용한 공급물 난방기형 U 굽은 튜브용 ASTM A688 / ASTM A803

• EN / DIN

  • EN 10216-5 압력 및 부식 저항 용도로 사용되는 매듭없는 스테인레스 튜브

  • 가전된 스테인리스 압력 파이프에 대한 EN 10217-7

  • DIN 28179 / DIN 28180 튜브형 열 교환기에 U 굽기 기하학 및 차원 허용량

• GOST

  • GOST 9941 열 교환기 용품을 포함한 부식 저항 용품의 스테인리스 스틸 튜브

• JIS

  • JIS G3463 보일러 및 열 교환기에 사용되는 스테인리스 스틸 튜브

• GB (중국)

  • GB/T 13296 보일러 및 열 교환기에 사용되는 무선 스테인레스 스틸 튜브

  • GB/T 14976 공정 파이프 서비스용으로 지정된 경우 유체 운송용 무선 스테인레스 스틸 파이프

이것은 대부분의 국제 프로젝트와 코드 요구 사항에 맞게 U 모양의 파이프를 공급 할 수 있습니다.

4검사, 시험 및 문서화?

• 튜브는 각 조각에 적용되는 튜브 표준에서 허용되는 대로 수직 또는 파괴적이지 않은 전기 시험 (전류, 초음파) 에 시달립니다.

• 중요 서비스에 대한 곡물 간 부식 테스트, PMI 및 경화 검사와 같은 추가 테스트가 제공 될 수 있습니다.

• 밀리 테스트 인증서 (예를 들어 EN 10204 3.1) 는 열 수, 등급, 차원, NDT 및 열 처리 상태를 포함합니다.

5제 서비스에 어떤 자료를 추천하시나요?

• 일반 물, 증기 및 많은 낮은 염화소 매체에 TP304/TP304L가 일반적으로 충분합니다.

• 클로라이드 함유 또는 가벼운 공격성 화학 물질의 경우 TP316/TP316L는 일반적으로 몰리브덴 함유량과 개선된 뚫림 저항성으로 인해 더 안전한 선택입니다.

• 더 높은 온도 서비스와 빈번한 열 사이클, TP321 (Ti-정화) 또는 TP347H는 종종 선호됩니다.

화학적 성분

기계적 특성

실행 표준

ASTM / ASME

• ASTM A213 / ASME SA213?? 보일러, 슈퍼 히터 및 열 교환기용 페리틱 및 오스텐리틱 합금 철강 튜브

• ASTM A249 / ASME SA249 용접된 아우스테니틱 보일러, 슈퍼 히터, 열 교환기 및 응축 튜브

• ASTM A688 / ASTM A803 오스텐이트 및 페리트 스테인리스 공급 물 온도 및 U 굽기 튜브

EN / DIN

• EN 10216-5 압력 용품의 무선 스테인레스 스틸 튜브

• EN 10217-7 압력 용으로 용인된 스테인리스 스틸 튜브

• DIN 28179 / DIN 28180 파이프형 열 교환기용 튜브 및 U 굽기; 차원, 재료 및 굽기 허용도

GOST

• GOST 9941 노연 강철 튜브, 염증 저항 강철, CIS 시장에서 널리 열 교환기 및 공정 장비에 사용

JIS

• JIS G3463?? 보일러 및 열 교환기에 사용되는 스테인레스 스틸 튜브

GB (중국)

• GB/T 13296?? 보일러 및 열 교환기에 사용되는 무선 스테인레스 스틸 튜브

• GB/T 14976 유체 운송용 무선 스테인레스 스틸 파이프

응용 분야

일반 응용 분야

높은 진식 저항성, 온도 능력 및 컴팩트 기하학 덕분에 스테인리스 스틸 U 모양 파이프는 다음과 같이 널리 사용됩니다.

• 껍데기 및 튜브 열 교환기

• 콘덴서 및 공급물 난방기

• 폐열 보일러 및 연소용 히터

• 전력 발전소 및 재생 에너지 열 회수 장치

• 원자력 및 석유화학 공정 장비
