고압 연료주입을 위한 기름 액압 실린더 관 ISO 8535

고압 연료주입을 위한 기름 액압 실린더 관 ISO 8535

브랜드 이름: Torich
모델 번호: ISO8535
MOQ: 5tons
공급 능력: 협상
상세 정보
원래 장소:
중국
인증:
ISO 9001 TS16949 EN10204.3.1 ISO14001
재료:
E235 E355 St37.2
스탄다드:
ISO 8535
길이:
임의의 길이
마지막:
평범하거나 챔퍼
증명서:
EN10304.3.1
용법:
고압 연료 분사
포장 세부 사항:
뭉치 또는 나무 상자에서 포장하는 또는 요구에 응하여
공급 능력:
협상
강조하다:

갈린 액압 실린더 배관

,

갈린 액압 실린더 관

제품 설명

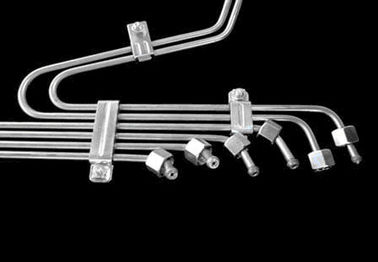

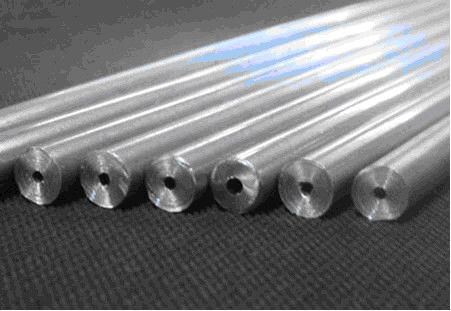

ISO8535 연료 주입용 고압 오일 수압 실린더 튜브

벽 두께 1-12.5mm

직경4~30mm

길이 5-6m 요청에 따라

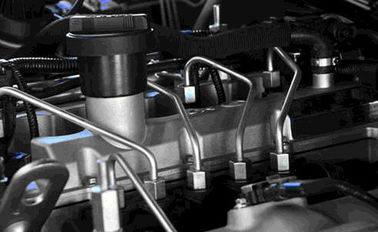

적용:디젤 (압축연불) 엔진

생산 방법: 매우 균일한 구조를 보장하는 철강 제조 공정에 의해 생산된 합금되지 않은 품질의 철강 또는 동등한 철강으로 제조되어야 합니다.

튜브의 최종 축소 후 정해진 기계적 특성을 달성하기 위한 처리가 이루어져야 합니다.

특징:정밀, 부드러운 마무리, 청결, 높은 기계적 특성.

배달 조건: NBK/GBK

외부 표면 상태

0- 아니

1:외면은 가공된 상태에서 추가적인 가공이 없습니다. 통제된 대기 속에서 고열되거나 정상화 된 튜브는 색이 변할 수 있지만, 느슨한 크기의 껍질이 없어야 합니다.

2진크 전류장치, 최소 8μm의 코팅 레이어 두께와 추가 무색 염색a

3진크 전류장치로 코팅 레이어 두께는 최소 8μm이고 추가로 노란색 크로마팅

45,6,7,8 추가 적용을 위해 예약

9 협정에 따라 정해집니다

A: ISO2080 및 ISO4520에서 설명한 크로마팅

특징:

기계적 특성

코드

팽창 강도 Rm N/mm2

견고성

Rp0.2

N/mm2

길쭉함

A5

%

단단함

HV

맥스

1

310

205

30

115

2

360

220

23

150

3

490

335

22

194

4

600

430

15

280

참고: 기계적 특성은 ISO6507-1 및 ISo6892-1에 따라 튜브를 시험할 때 적용됩니다.

관용은

내부 지름,d

d≤4mm:±0.05mm 클래스2 (디젤 (압축 발화) 엔진)

±0.025mm 1급 (연료 주입 펌프 시험용)

d>4mm:±0.10mm

외부 지름,D

D<8mm:±0.06mm

D≥8mm: ±0.10mm

클래스 1 및 클래스 2에 대해서는 위의 설명서를 참조하십시오.

튜브 외부 지름과 내부 지름에 대한 최대 동심률은 그림1에 표시된 바와 같이 벽 두께에 비례해야 합니다.

고압 연료주입을 위한 기름 액압 실린더 관 ISO 8535 0

규범적 참조: ISO404 철강 및 철강제품

ISO6507-1 금속물질 픽커스 경직성 시험 팩1: 시험 방법

ISO6892-1 금속물질 팽창 시험 방온 시험 방법

ISO12345 디젤 엔진 연료 주입 장비의 청결성 평가
