원래 장소:
중국
브랜드 이름:
Torich
인증:
ISO 9001:2008 , BV , ABS , CCS , DNV , GL ,PED
모델 번호:
GB/T 3094 Octangon 이음새가 없거나 용접된 강관
꿰매지 않거나 용접된 옥탄 스틸 파이프 GB/T 3094 냉면 파이프 10# 20# Q195 Q235 Q345

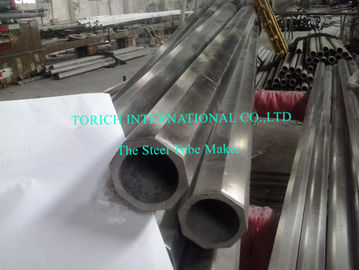

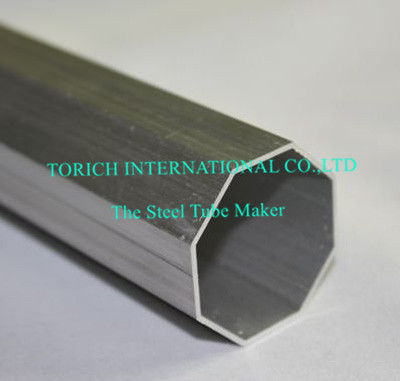

오크타곤 스틸 튜브는 대부분 매듭 없는 튜브 또는 용접 튜브,중국 표준 GB/T 3094에 따라, 이것은 차가운 모양의 철강 튜브에 대한 표준입니다.
옥타곤 스틸 파이프는 구조 부품, 도구 및 기계 부품에 널리 사용됩니다. 그리고 스테인리스 스틸 파이프에 비해 배럴 일반적으로 더 큰 관성 모멘트와 섹션 모듈을 가지고 있습니다.굽기 굽기 더 큰 용량, 구조 무게를 크게 줄일 수 있으며, 철강을 절약 할 수 있습니다.
강철 등급:
10#/ 20#/ 35#/ 45#/ Q195/ Q215/ Q235/ Q295/ Q345/ Q390
적용:
구조 부품, 도구 및 기계 부품에 사용됩니다.
생산 방법:
냉면
튜브 타입:
중국 표준 GB/T 3094에 따른 매듭없는 튜브 또는 고객의 요청에 따라 용접 된 튜브
내성:
다음 표에 따라 또는 고객의 요청에 따라
| 너비 용도 | |||
| 크기 (mm) | 용도 (mm) | ||
| 일반 | 고등급 | ||
| 너비 A / B | ≤ 30 | ±0.30 | ±0.20 |
| >30~50 | ±0.40 | ±0.30 | |
| >50~75 | ±0.80%A ±0.80%B | ±0.70%A ±0.70%B | |
| >75 | ± 1%A ± 1%B | ±0.8%A ±0.8%B | |
| 벽 두께에 대한 허용량 | |||
| 크기 (mm) | 용도 (mm) | ||
| 일반 | 고등급 | ||
| 너비 A / B | ≤1.0 | ±0.18 | ±0.12 |
| >1.0-3.0 | +15% WT -10% WT | +12.5% WT -10% WT | |
| >3.0 | +12.5% WT -10% WT | ±10% WT | |
튜브의 가장자리 부러움:
다음 표에 따라 또는 고객의 요청에 따라
| 가장자리 부러움 | |||
| 크기 (mm) | 용도 (mm) | ||
| 일반 | 고등급 | ||
| 너비 A / B | ≤ 30 | 0.20 | 0.10 |
| >30~50 | 0.30 | 0.15 | |
| >50~75 | 0.80% | 00.50% | |
| >75 | 0.90% | 0.60% | |
굽기:
일반 튜브의 경우, 굽기는 ≤4.0mm/m이고 전체 직선은 ≤0.4%가 되어야 합니다.
고등급 파이프의 경우, 굽기는 ≤2.0mm/m이고 전체 직선은 ≤0.2%가 되어야 합니다.
기계적 특성:
| 철강 등급 | 팽창 강도 MPa | 생산력 MPa | 길쭉함 % |
| 최소 | |||
| 10 | 335 | 205 | 24 |
| 20 | 390 | 245 | 20 |
| 35 | 510 | 305 | 17 |
| 45 | 590 | 335 | 14 |
| Q195 | 315 | 195 | 22 |
| Q215 | 335 | 215 | 22 |
| Q235 | 375 | 235 | 20 |
| Q295 | 430 | 295 | 22 |
| Q345 | 510 | 345 | 21 |
| Q390 | 530 | 390 | 18 |
끝의 모양:
파이프의 두 끝은 축에 세로로 끝면이 완전하게 잘라지고 끝에서 톱니가 제거되어야 합니다.
배달 조건:
냉면, 열 처리 또한 허용됩니다.
