ASTM A179 열 교환기용 U 굽기 파이프
제품 상세정보
냉간 압연 이음매 없는 U 벤드 튜브
,저탄소강 U-튜브
,열교환기 U자형 튜브
ASTM A179 U-Bend Tube 열 교환기용 냉면 무선 저탄소 철강 튜브
소재

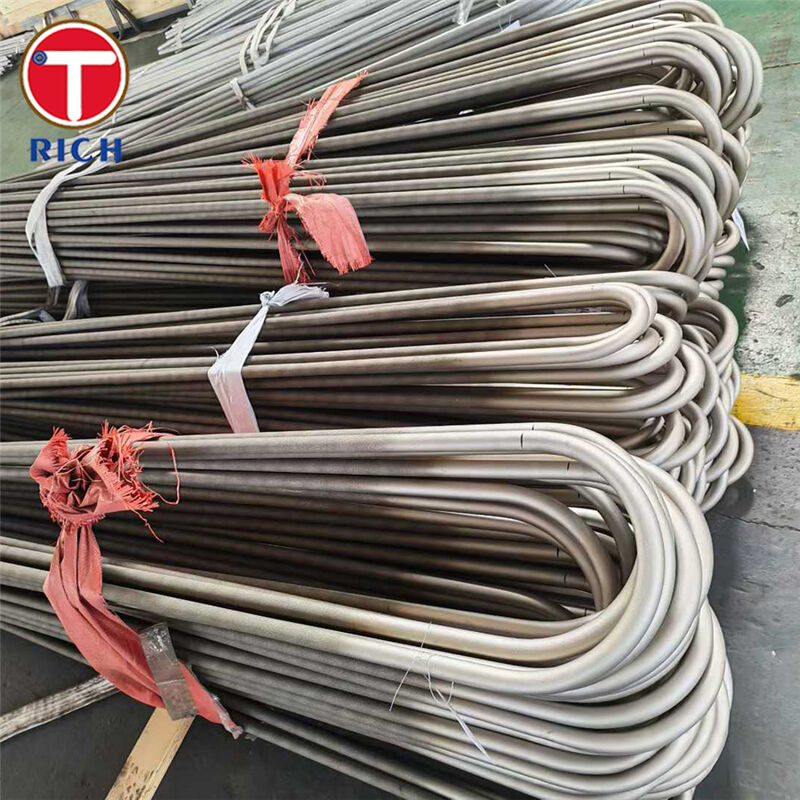

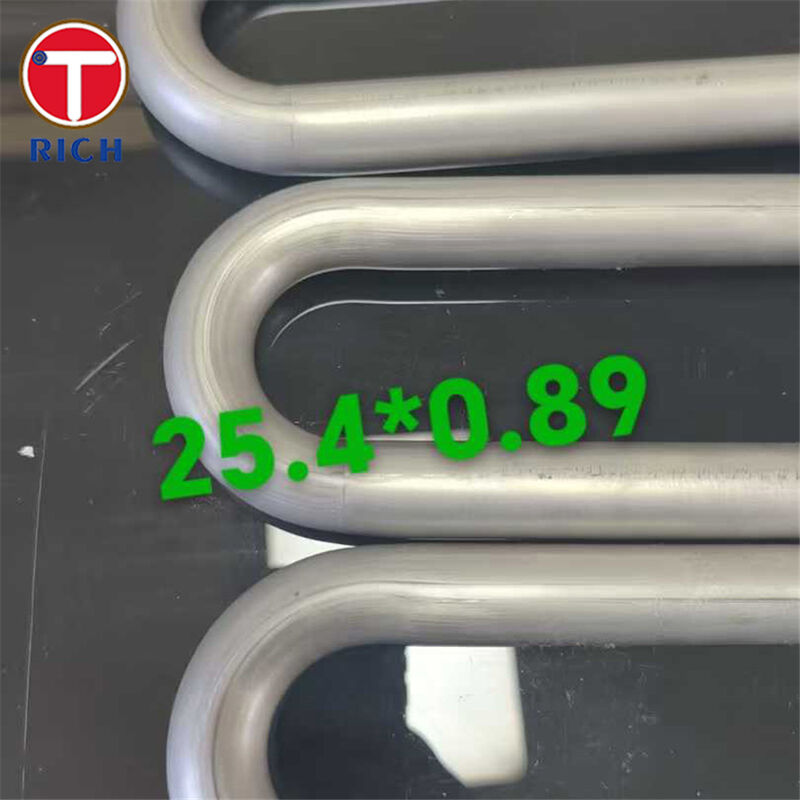

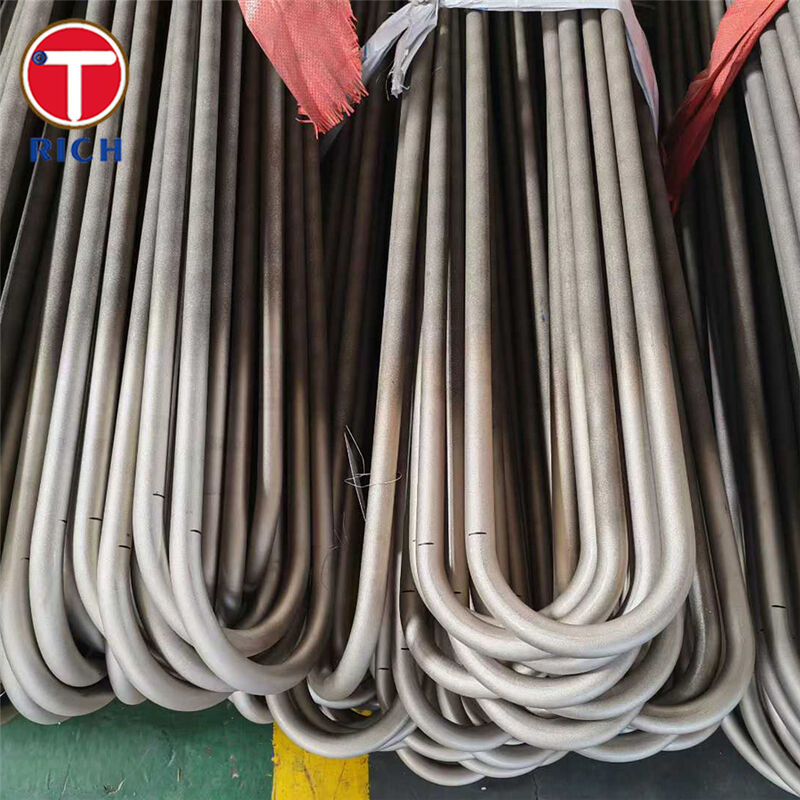

ASTM A179 U 굽기 튜브는 껍데기 및 튜브 열 교환기, 응축기, 냉각기 및 유사한 열 전송 장비에 U 모양으로 형성되는 매듭없는, 냉면 된 저탄소 철강 튜브입니다.기본 튜브는 매듭없는 과정과 차가운 도화로 생산됩니다, 그 다음 필요한 반지름 / 다리 길이에 구부러져 크기 안정성과 표면 상태를 엄격하게 제어합니다.
사양
-
제품 종류: 열 교환기용 U 굽기 (U 튜브)
-
기본 재료/표준: ASTM A179 / A179M (대부분은 비슷한 조달 언어에 대해 SA179로 참조됩니다)
-
제조 경로: 꿰매지 않고 → 냉면 당겨 → U 굽기 (디자인당)
-
전형적인 기본 튜브 OD 범위 (ASTM A179 범위): 1/8"에서 3" (3.2~76.2mm)
-
키 U 굽기 매개 변수 (자격화)
-
굽기 반지름 (CLR), 다리 길이, 접기 길이, 직선 길이, 끝 끝
-
굽기에 있는 제어된 타원성 및 벽 희소화 ( 측정 및 보고)
-
주요 특징
-
우수한 열 전달 적합성: 부드러운 OD / ID, 일관성있는 벽, 차가운 튜브에서 안정적인 기하학
-
신뢰할 수 있는 형성 성능: 저탄소 화학은 튜브-시트 조립에 일반적으로 필요한 구부리기, 확장 및 롤링 작업을 지원합니다.
-
품질 검증: 화학 제어 + 기계적 테스트 + 전형적인 튜브 테스트 (예를 들어, 경화/평화/불화/수정 또는 NDT 옵션)
우리 의 장점
-
어떻게 U 굽기에서 벽의 희석과 난도를 조절할 수 있을까요?
우리는 굽는 도구, 윤활 및 형성 매개 변수를 제어하고, 굽는 면적 측정 (오발성 및 벽 희석) 을 제공할 수 있습니다. 많은 구매자는 제한을 지정합니다.U-튜브에 대한 타원성 및 희소화 캡)우리는 당신의 프로젝트 기준에 따라 제조 및 검사하고 검사 기록을 공급 할 수 있습니다. -
어떤 검사와 서류를 받을까요?
우리는 열 / 롯 및 밀리 테스트 인증서 (EN 10204 3.1 요청에 따라 제공) 에 의해 완전한 추적성을 제공합니다.또한 ASTM 튜브 요구 사항에 따라 요구되는 테스트 (화학/제품 분석 및 기계적 검증) 의 준수; 지정된 경우 수정적 또는 파괴적이지 않은 시험). -
오염 및 운송 손상 (열 교환기에 중요한) 을 어떻게 방지합니까?

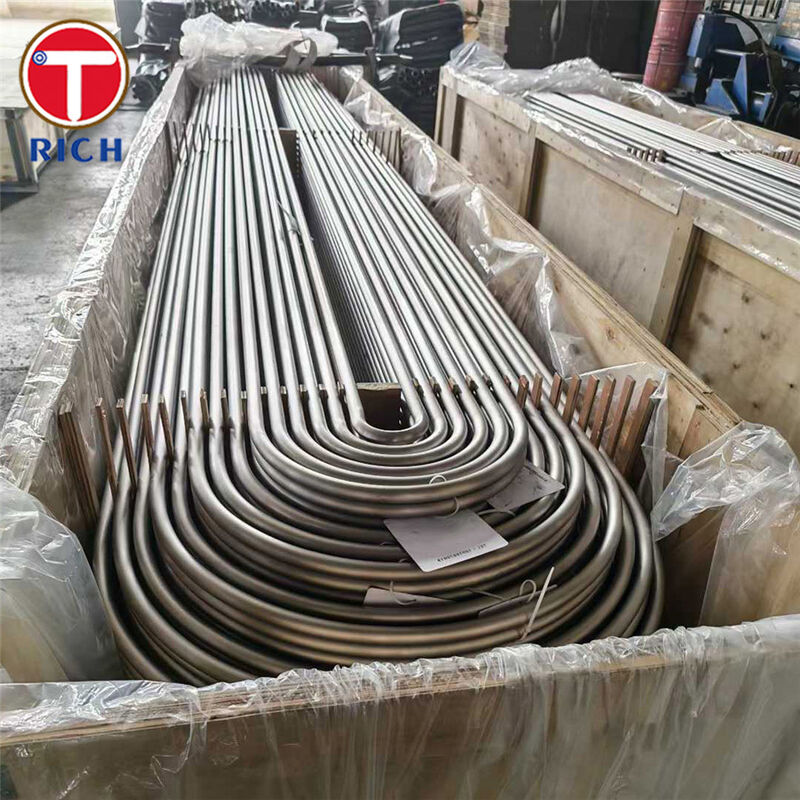

우리는 통제 된 마무리 및 포장 방식을 따르고 있습니다 (절단 / 제거 / 청소, 끝 캡 / 밀폐 및 수출 포장) 수송 및 저장 중 튜브 끝과 내부 청결을 보호하기 위해.
화학적 성분
| 등급 / 표준 | C | 네 | 원 | P | S | Cr | 니 | 큐 | 모 | V | Nb | 티 | 알 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | 00.06'0.18 | ∙ | 0.27'063 | ≤0.035 | ≤0.035 | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ |
| ASTM A192 | 00.06'0.18 | ≤0.25 | 0.27'063 | ≤0.035 | ≤0.035 | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ |
| ASTM A210 Gr. A-1 | ≤0.27 | ≥ 0.10 | ≤0.93 | ≤0.035 | ≤0.035 | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ |
| EN 10216-2 P235GH (1.0345) | ≤0.16 | ≤0.35 | ≤1.20 | ≤0.025 | ≤0.020 | ≤0.30 | ≤0.30 | ≤0.30 | ≤0.08 | ≤0.02 | ≤0.01 | ≤0.04 | ≥ 0.02 |
| JIS G 3461 STB340 | ≤0.18 | ≤0.35 | 0.30 ∼ 0.60 | ≤0.035 | ≤0.035 | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ |
참고: 이 등급에 대한 인용 요약에 명시되지 않은 것을 나타냅니다.
기계적 특성 (5 레퍼런스 등급)
| 등급 / 표준 | 팽창 강도 (MPa) | 양력 강도 (MPa) | 연장 (%) | 단단함 |
|---|---|---|---|---|
| ASTM A179 | ≥325 | ≥ 180 | ||
| ASTM A192 | ≥325 | ≥ 180 | ≥35 | ≤77 HRB |
| ASTM A210 Gr. A-1 | ≥415 | ≥255 | ≥ 30 | ≤ 79 HRB |
| EN 10216-2 P235GH (T ≤ 16 mm 참조) | 360~500 | ≥235 | ≥25 | ∙ |
| JIS G 3461 STB340 | ≥340 | ≥175 | ≥35 | ∙ |
표준
-
ASTM: ASTM A179/A179M (기반 파이프) + ASTM A450/A450M (탄소/저연금강 파이프에 대한 일반 요구 사항)
-
EN: EN 10216-2 (높은 온도 특성을 가진 압력 용 무縫管, 예를 들어 P235GH)
-
GOST: GOST 8733 (냉면 변형 된 매듭없는 파이프에 대한 기술 요구 사항) + GOST 8734 (냉면 형성 된 매듭없는 파이프의 크기 범위)
-
JIS: JIS G 3461 (탄소 강철 보일러 및 열 교환 튜브, 예를 들어, STB340)
-
GB: GB/T 3639 (고름으로 당겨진/고름으로 롤링된 정밀 파이프) 및 보일러 서비스용 GB 3087과 같은 프로젝트 기반 선택, 정해진 경우
응용 분야
-
전력 생산 및 보일러: 콘덴서, 공급 물 난방기, 경제화기 (U-튜브 펀들)
-
석유 및 가스 / 정제: 냉각기, 응축기, 열 회수 교환기
-
화학 및 석유화학: 공정 열 교환기, 표면 냉각기
U 굽기 기하학은 주로 껍질 및 튜브 교환기에서 사용되며, 컴팩트한 다중 통행 흐름 경로와 효율적인 펀들 레이아웃을 가능하게합니다.
Q: 당신은 무역 회사나 제조업체인가요?
A: 제조사, 또한 무역을 할 수 있습니다.
Q: 배송시간은 얼마인가요?
A: 일반적으로는 상품이 재고에 있는 경우 10-15일, 또는 상품이 재고에 없는 경우 30-40일입니다.
양에 따라 달라집니다.
Q: 샘플을 제공합니까? 그것은 무료 또는 추가?
A: 예, 우리는 무료로 샘플을 제공 할 수 있지만 화물 비용을 지불해야합니다.
Q: 지불 조건은?
A: 지불 <=2000USD, 100% 사전. 지불>=2000USD, 30% T/T 사전, 배송 전 잔액.
다른 질문이 있다면, pls 나를 연락하는 것을 자유로이 느끼십시오.
-
