| 브랜드 이름: | Torich |
| 모델 번호: | JIS G3472 |
| MOQ: | 8 톤 또는 5 톤 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 년 당 60000tons |

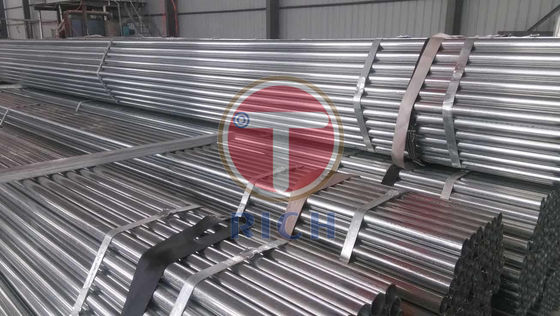

17.3mm 19.1mm JIS G3472 등급 STAM390G 자동차에 사용되는 ERW 탄소 철강 튜브를 지정합니다
| 기계 구조 탄소 강철 파이프 JIS G3445 (STKM) JIS G3472 (STAM) | 기계, 자동차, 가구, 항공기, 기타 기계 부품 | ASTM A512 ASTM A513 ASTM A519 | BS980 BS1717 BS1775 | DIN2391 DIN2393 DIN 2394 |
JIS G3472,이 일본 산업 표준은 자동차에 사용되는 전기 저항 용접 (ERW) 탄소 철강 튜브를 지정합니다.
외부 지름:15.0mm ~ 127.0mm까지
벽 두께:10.0mm에서 7.0mm까지
적용: 자동차 구조용
Grade:JIS G3472 STAM290GA, STAM 290GB, STAM 340G, STAM 390G, STAM 440G, STAM 470G, STAM 500G, STAM 440H, STAM 470H, STAM 500H, STAM 540H ERW 자동차 구조강철 튜브
JIS G3472 ERW 자동차 구조 철강 튜브 화학 성분 표:
| 철강 등급 | 화학적 성분% | ||||
| C | 네 | 원 | P | S | |
| STAM 290GA | 0.12 최고 | 0.35 최고 | 0.60 최고 | 00.035 최고 | 00.035 최고 |
| STAM 290GB | |||||
| STAM 340G | 0.20 최고 | 0.35 최고 | 0.60 최고 | 00.035 최고 | 00.035 최고 |
| STAM 390G | 0.25 최고 | 0.35 최고 | 00.30~0.90 | 00.035 최고 | 00.035 최고 |
| STAM 440G | 0.25 최고 | 0.35 최고 | 00.30~0.90 | 00.035 최고 | 00.035 최고 |
| STAM 440H | |||||
| STAM 470G | 0.25 최고 | 0.35 최고 | 00.30~0.90 | 00.035 최고 | 00.035 최고 |
| STAM 470H | |||||
| STAM 500G | 0.30 최고 | 0.35 최고 | 0.30~1.00 | 00.035 최고 | 00.035 최고 |
| STAM 500H | |||||
| STAM 540H | 0.30 최고 | 0.35 최고 | 0.30~1.00 | 00.035 최고 | 00.035 최고 |
JIS G3472 ERW 자동차 구조 철강 튜브 기계적 특성 표:
| 등급 | 지정 | 당기력kgf/? | 생산력 kgf/? | 길쭉함(1) % 1번 시험용품 2번 시험용품 | 플라잉 테스트(2) |
| 팽창한 벨 부분의 크기 (D: 튜브의 바깥 지름) | |||||
| {N/} | {N/} | 길이 방향 | |||
| G급 | STAM 290GA | 30분 | 18분 | 40분 | 1.25 D |
| {294} 분. | 미니 | ||||
| STAM 290GB | 30분 | 18분 | 35분 | 1.20 D | |
| {294} 분. | 미니 | ||||
| STAM 340G | 35분 | 20분 | 35분 | 1.20 D | |
| {343} 분. | {196} 분. | ||||
| STAM 390G | 40분 | 24분 | 30분 | 1.20 D | |
| 미니 | 마이너스 | ||||
| STAM 440G | 45분 | 31분 | 25분 | 1.15 D | |
| {441} 분. | 304 분. | ||||
| STAM 470G | 48분 | 33분 | 22분 | 1.15 D | |
| 471 min | {324} 분. | ||||
| STAM 500G | 51분 | 36분 | 18분 | 1.15 D | |
| 500분 | 353 min. | ||||
| H급 | STAM 440H | 45분 | 36분 | 20분 | 1.15 D |
| {441} 분. | 353 min. | ||||
| STAM 470H | 48분 | 42분 | 18분 | 1.10 D | |
| 471 min | {412} 분. | ||||
| STAM 500H | 51분 | 44분 | 16분 | 1.10 D | |
| 500분 | {431} 분. | ||||
| STAM 540H | 55분 | 49분 | 13분 | 1.05 D | |
| 마이너스 | 481 min. |
JIS G3472 강철 파이프 크기표:
| 외부에 지정오세요. | 지정된 벽 두께(mm) | ||||||||||||||
| (mm) | 1 | 1.2 | 1.6 | 2 | 2.3 | 2.6 | 2.8 | 2.9 | 3.2 | 3.4 | 3.5 | 4 | 4.5 | 5 | 6 |
| 15.9 | - | 0.435 | 0.564 | 0.686 | - | - | - | - | - | - | - | - | - | - | - |
| 17.3 | - | - | - | 0.755 | 0.851 | - | - | - | - | - | - | - | - | - | - |
| 19.1 | 0.446 | 0.53 | 0.69 | 0.843 | 0.953 | - | - | - | - | - | - | - | - | - | - |
| 22.2 | 0.523 | 0.621 | 0.813 | 0.996 | 1.13 | - | - | - | - | - | - | - | - | - | - |
| 25.4 | - | 0.716 | 0.939 | 1.15 | - | 1.5 | - | 1.61 | - | - | - | - | - | - | - |
| 28.6 | - | 0.811 | 1.07 | 1.31 | - | 1.67 | - | - | - | - | - | - | - | - | - |
| 31.8 | 0.76 | 0.906 | 1.19 | 1.47 | 1.67 | - | - | - | 2.26 | - | - | - | - | - | - |
| 34 | - | - | 1.28 | - | 1.8 | - | - | - | 2.43 | - | - | 2.97 | - | - | - |
| 35 | - | 1 | 1.32 | 1.63 | - | - | 2.22 | 2.32 | - | - | - | - | - | - | - |
| 38.1 | 0.915 | 1.09 | 1.44 | 1.78 | 2.03 | - | - | - | - | - | - | - | - | - | - |
| 42.7 | - | 1.23 | 1.62 | 2.01 | 2.29 | 2.57 | - | - | 3.12 | - | 3.38 | - | - | 4.65 | - |
| 45 | 1.08 | 1.3 | 1.71 | 2.12 | 2.42 | 2.71 | - | 3.01 | 3.3 | - | - | - | 4.49 | 4.93 | 5.77 |
| 47.6 | - | 1.37 | 1.81 | - | 2.57 | - | - | 3.2 | - | - | - | - | - | - | - |
| 48.6 | - | 1.4 | 1.85 | 2.3 | 2.63 | - | - | 3.27 | 3.58 | - | - | - | 4.89 | 5.38 | 6.3 |
| 50.8 | - | 1.47 | 1.94 | 2.41 | 2.75 | 3.08 | 3.31 | 3.43 | - | 3.97 | 4.08 | 4.63 | - | - | 6.63 |
| 54 | - | 1.56 | 2.07 | - | 2.93 | 3.29 | 3.54 | 3.65 | - | 4.24 | 4.36 | 4.95 | - | - | - |
| 57 | - | - | 2.19 | - | 3.1 | 3.48 | 3.74 | 3.87 | 4.25 | 4.49 | 4.62 | - | - | - | - |
| 60.5 | - | - | 2.32 | - | 3.3 | 3.71 | - | 4.12 | 4.52 | - | - | 5.59 | - | - | - |
| 63.5 | - | - | 2.44 | - | - | 3.9 | - | - | - | - | - | - | - | - | - |
| 65 | - | - | 2.5 | - | - | - | - | - | 4.88 | - | 5.31 | - | - | - | - |
| 68.9 | - | - | 2.66 | - | 3.78 | - | - | - | - | - | - | - | - | - | - |
| 70 | - | - | 2.7 | - | - | - | - | - | 5.27 | - | 5.74 | - | - | - | - |
| 75 | - | - | 2.9 | - | 4.12 | 4.63 | - | 5.16 | 5.67 | - | |||||
JIS G3472 STAM290GA, STAM 290GB, STAM 340G, STAM 390G, STAM 440G, STAM 470G, STAM 500G, STAM 440H, STAM 470H, STAM 500H, STAM 540H
