자동차 시트 헤드 레스트를 지원하는 전기 저항 용접법 자동차용 강철 강관 JIS-G 3445 EN 10305-3 STKM11 STKM12
담당자 : Richard SHEN
전화 번호 : +86-13736164628
WhatsApp : +8613736164628
상세 정보 |
|||
재료: | 스탐 290GB, 스탐 340G, 스탐 390G, 스탐 440G, 스탐 470G, 스탐 500G, 스탐 440H, 스탐 470H, 스탐 500H, 스탐 540H 전기 저항 용접법인 | OD: | 12-127mm |
---|---|---|---|
길이: | 최대 12m | 애플리케이션: | 자동차 구조물 스틸 튜브 |
하이 라이트: | STAM290GA 자동차는 튜브를 용접했습니다,STAM340G 자동차는 튜브를 용접했습니다,탄소강 자동차 용접관 |
제품 설명

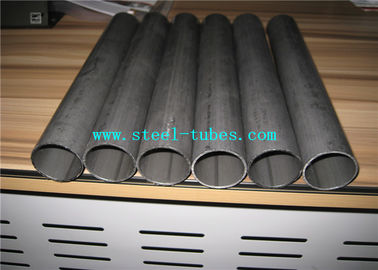

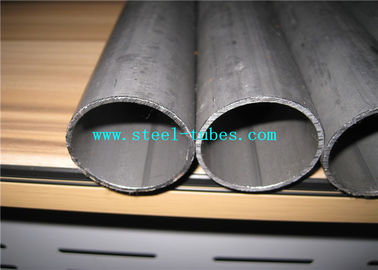

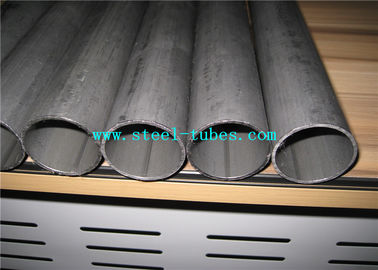

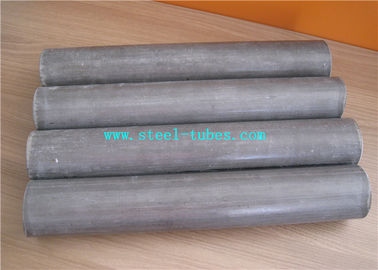

자동차를 위한 JIS G3472 STAM290GA STAM340G 탄소강 용접관
외부 직경 : 15.0 밀리미터까지와 including127.0mm
벽 두께 : 7.0 밀리미터에 달하는 1.0 밀리미터
애플리케이션 : 자동 구조적 목적
등급이세요 : JIS G3472 STAM290GA, 스탐 290GB, 스탐 340G, 스탐 390G, 스탐 440G,
스탐 470G, 스탐 500G, 스탐 440H, 스탐 470H, 스탐 500H, 스탐 540H
JIS G3472 전기 저항 용접법 자동차 구조물 스틸 튜브 화학 조성표 :
강철 등급 | 화학조성 % | ||||
C | Si | Mn | P | S | |
스탐 290GA | 0.12 최대. | 0.35 최대. | 0.60 최대. | 0.035 최대. | 0.035 최대. |
스탐 290GB | |||||
스탐 340G | 0.20 최대. | 0.35 최대. | 0.60 최대. | 0.035 최대. | 0.035 최대. |
스탐 390G | 0.25 최대. | 0.35 최대. | 0.30~0.90 | 0.035 최대. | 0.035 최대. |
스탐 440G | 0.25 최대. | 0.35 최대. | 0.30~0.90 | 0.035 최대. | 0.035 최대. |
스탐 440H | |||||
스탐 470G | 0.25 최대. | 0.35 최대. | 0.30~0.90 | 0.035 최대. | 0.035 최대. |
스탐 470H | |||||
스탐 500G | 0.30 최대. | 0.35 최대. | 0.30~1.00 | 0.035 최대. | 0.035 최대. |
스탐 500H | |||||
스탐 540H | 0.30 최대. | 0.35 최대. | 0.30~1.00 | 0.035 최대. | 0.035 최대. |
JIS G3472 전기 저항 용접법 자동차 구조물 스틸 튜브 기계적 특성 테이블 :
등급 | 선임 | 인장 강도 kgf/? | 항복 강도 kgf/? |
신장 (1)% No.1 시험편 No.2 시험편 | 플어링 테스트 (2) |
나팔 모양으로 퍼지는 벨 부분 (D의 사이즈 : 관내의) 외부 직경 | |||||
{ N/? } | { N/? } | 길이 방향 | |||
등급 G | 스탐 290GA | 30 분. | 18 분. | 40 분. | 1.25 D |
{294} 분. | {177} 분. | ||||
스탐 290GB | 30 분. | 18 분. | 35 분. | 1.20 D | |
{294} 분. | {177} 분. | ||||
스탐 340G | 35 분. | 20 분. | 35 분. | 1.20 D | |
{343} 분. | {196} 분. | ||||
스탐 390G | 40 분. | 24 분. | 30 분. | 1.20 D | |
{392} 분. | {235} 분. | ||||
스탐 440G | 45 분. | 31 분. | 25 분. | 1.15 D | |
{441} 분. | {304} 분. | ||||
스탐 470G | 48 분. | 33 분. | 22 분. | 1.15 D | |
{471} 분. | {324} 분. | ||||
스탐 500G | 51 분. | 36 분. | 18 분. | 1.15 D | |
{500} 분. | {353} 분. | ||||
등급 H | 스탐 440H | 45 분. | 36 분. | 20 분. | 1.15 D |
{441} 분. | {353} 분. | ||||
스탐 470H | 48 분. | 42 분. | 18 분. | 1.10 D | |
{471} 분. | {412} 분. | ||||
스탐 500H | 51 분. | 44 분. | 16 분. | 1.10 D | |
{500} 분. | {431} 분. | ||||
스탐 540H | 55 분. | 49 분. | 13 분. | 1.05 D | |
{539} 분. | {481} 분. |
JIS G3472 스틸 튜브 디멘젼 테이블 :
특정한 외부 dia. | 특정한 벽 두께 (밀리미터) | ||||||||||||||
(밀리미터) | 1 | 1.2 | 1.6 | 2 | 2.3 | 2.6 | 2.8 | 2.9 | 3.2 | 3.4 | 3.5 | 4 | 4.5 | 5 | 6 |
15.9 | - | 0.435 | 0.564 | 0.686 | - | - | - | - | - | - | - | - | - | - | - |
17.3 | - | - | - | 0.755 | 0.851 | - | - | - | - | - | - | - | - | - | - |
19.1 | 0.446 | 0.53 | 0.69 | 0.843 | 0.953 | - | - | - | - | - | - | - | - | - | - |
22.2 | 0.523 | 0.621 | 0.813 | 0.996 | 1.13 | - | - | - | - | - | - | - | - | - | - |
25.4 | - | 0.716 | 0.939 | 1.15 | - | 1.5 | - | 1.61 | - | - | - | - | - | - | - |
28.6 | - | 0.811 | 1.07 | 1.31 | - | 1.67 | - | - | - | - | - | - | - | - | - |
31.8 | 0.76 | 0.906 | 1.19 | 1.47 | 1.67 | - | - | - | 2.26 | - | - | - | - | - | - |
34 | - | - | 1.28 | - | 1.8 | - | - | - | 2.43 | - | - | 2.97 | - | - | - |
35 | - | 1 | 1.32 | 1.63 | - | - | 2.22 | 2.32 | - | - | - | - | - | - | - |
38.1 | 0.915 | 1.09 | 1.44 | 1.78 | 2.03 | - | - | - | - | - | - | - | - | - | - |
42.7 | - | 1.23 | 1.62 | 2.01 | 2.29 | 2.57 | - | - | 3.12 | - | 3.38 | - | - | 4.65 | - |
45 | 1.08 | 1.3 | 1.71 | 2.12 | 2.42 | 2.71 | - | 3.01 | 3.3 | - | - | - | 4.49 | 4.93 | 5.77 |
47.6 | - | 1.37 | 1.81 | - | 2.57 | - | - | 3.2 | - | - | - | - | - | - | - |
48.6 | - | 1.4 | 1.85 | 2.3 | 2.63 | - | - | 3.27 | 3.58 | - | - | - | 4.89 | 5.38 | 6.3 |
50.8 | - | 1.47 | 1.94 | 2.41 | 2.75 | 3.08 | 3.31 | 3.43 | - | 3.97 | 4.08 | 4.63 | - | - | 6.63 |
54 | - | 1.56 | 2.07 | - | 2.93 | 3.29 | 3.54 | 3.65 | - | 4.24 | 4.36 | 4.95 | - | - | - |
57 | - | - | 2.19 | - | 3.1 | 3.48 | 3.74 | 3.87 | 4.25 | 4.49 | 4.62 | - | - | - | - |
60.5 | - | - | 2.32 | - | 3.3 | 3.71 | - | 4.12 | 4.52 | - | - | 5.59 | - | - | - |
63.5 | - | - | 2.44 | - | - | 3.9 | - | - | - | - | - | - | - | - | - |
65 | - | - | 2.5 | - | - | - | - | - | 4.88 | - | 5.31 | - | - | - | - |
68.9 | - | - | 2.66 | - | 3.78 | - | - | - | - | - | - | - | - | - | - |
70 | - | - | 2.7 | - | - | - | - | - | 5.27 | - | 5.74 | - | - | - | - |
75 | - | - | 2.9 | - | 4.12 | 4.63 | - | 5.16 | 5.67 | - |
