자동 강철 관
Created with Pixso.

SAE J526 UNS G10080 / UNS G10100 냉각 압연 용접된 저탄소강 단일벽 배관

SAE J526 UNS G10080 / UNS G10100 냉각 압연 용접된 저탄소강 단일벽 배관

브랜드 이름: Torich
모델 번호: SAE J526
MOQ: 5tons
가격: 2000-5000USD/ton
지불 조건: L / C, T / T
공급 능력: 년 당 50000tons
상세 정보
원래 장소:
중국
인증:
ISO9001
표준:
SAE J526
재료:
UNS G10080 또는 UNS G10100
제품:
냉각 압연 용접관
애플리케이션:
자동차, 냉동, 유압
섹션 모양:
라운드
이차적이 또는 전혀:
비2차됩니다
길이:
6M 또는 요구 사항으로
포장 세부 사항:
에서 뭉치 또는 나무 상자 포장
공급 능력:
년 당 50000tons
강조하다:

정밀도 이음새가 없는 관

,

정밀도 관과 관

제품 설명

SAE J526 UNS G10080 / UNS G10100 냉소접속 저탄소 강철 S인글-월 튜브


SAE J526 일반 자동차, 냉각, 수력 및 다른 유사한 용도로 용인된 단일 벽의 열이 낮은 철강 파이프껍질형성하고 용접합니다.

기술 표준: SAE J526
벽 두께:0.5-15mm
직경:1~100mm
길이:최대 12000mm, 고객의 요청에 따라
적용:일반 자동차, 냉각, 수압 및 기타 유사한 용도

재료 /등급:UNS G10080 또는 UNS G10100

생산 방법:

튜브는 튜브 모양으로 형성된 단일 강철 스트립으로 만들어지며, 그 가장자리는 적절한 용접 과정으로 결합되고 밀폐됩니다.the bead shall be removed from the outside to provide a smooth round surface and the tubing shall be processed in such a manner as to produce a finished product which meet all requirements of this document일반적으로 이 유형의 튜브는 롤링 상태와 직선 상태 모두에서 제공됩니다. 직선성 요구 사항은 공급자와 구매자 사이에 합의되어야합니다.

철강 등급 및 화학적 성분
철강 등급 C P S
최대 최대 최대 최대 최대
UNS G10080 0.1 0.07-0.6 0.30-0.50 0.03 0.05
UNS G10100 00.08-0.13 0.07-0.6 0.30-0.60 0.03 0.05

기계적 요구 사항
속성 가치
양력 강도, min (0.2% 오프셋) 170 MPa
팽창 강도, 분 290 MPa
50mm의 연장 14% 분
강도 (록웰 30 T 척도), 최대 65

튜브의 크기와 용도

대시

크기

명목

튜브

과다 복용

mm

바깥쪽

직경 (2)

기본

mm

바깥쪽

직경 (2)

용인성

±mm

두께 (3)

기본

mm

두께 (3)

용인성

±mm

-2 3.18 3.18 0.05 0.64 0.13
-3 4.76 4.76 0.08 0.71 0.13
-4 6.35 6.35 0.08 0.71 0.08
-5 7.94 7.92 0.08 0.71 0.08
-6 9.53 9.53 0.08 0.71 0.08
-7 11.11 11.13 0.10 0.76 0.08
-8 12.70 12.70 0.10 0.76 0.08
-8 12.70 12.70 0.10 0.89 0.09
-9 14.29 14.27 0.10 0.76 0.08
-10 15.88 15.88 0.10 0.89 0.09

1다른 크기는 공급자와 사용자 사이의 합의에 의해 지정될 수 있습니다.
2실제 외부 지름은 최대와 최소의 평균입니다.
외부 지름은 튜브의 어느 한 개 가로단에서 결정됩니다.
3표시된 허용값은 어떤 지점에서도 허용되는 최대 오차를 나타냅니다.
4중간 벽 두께의 경우 다음 무거운 벽 두께의 허용
적용됩니다.

튜브 끝 상태

튜브는 일반적인 공장 절단 방법을 사용하여 생산됩니다. 여기에는 단면 끝, 이중 절단 끝, 톱 절단 끝 및 회전 절단 끝이 포함되지만 제한되지 않습니다.튜브 끝의 왜곡을 최소화하도록 주의가 필요합니다.추가 가공이 필요한 종은 생산자와 튜브 구매자 사이의 합의에 의해 이루어집니다.

표면 마감

표면 불완전성, 취급 흔적, 도형 흔적 or shallow pits shall not beconsidered injurious defects provided such imperfections are not detrimental to the function of the tubing andthese imperfections are within the tolerances specified for diameter and wall thickness이러한 표면 불완전성 제거는 필요하지 않습니다.내부 표면에 가벼운 용접 진과 스프래치는 허용되지만 좋은 용접 관행에 따라 최소화되어야합니다.특수 용접 베어 요구 사항은 구매 시에 합의되어야 합니다.

관련 표준: SAE J1677-SAE 저탄소 강철 및 구리 니켈 튜브의 시험 및 절차

강도 검사SAE J1677 5.6
굽기 테스트SAE J16775.3
압력 검증SAE J16775.8
파괴적이지 않은 전기 시험SAE J16775.9
평평화 시험SAE J16775.1
확장 테스트SAE J16775.4
튼튼성 검사SAE J16775.7

SAE J409-제품분석 (제철의 열이나 주름의 특정 화학분석에서 허용되는 변동)

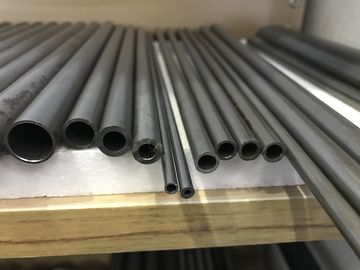

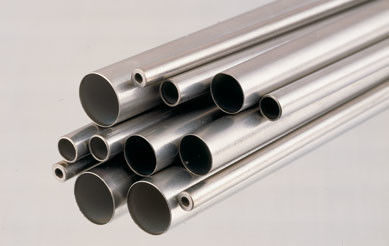

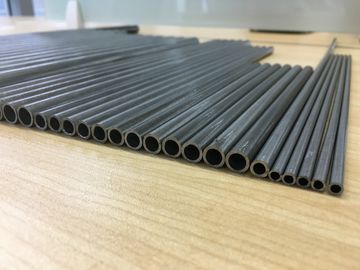

SAE J526 UNS G10080 / UNS G10100 냉각 압연 용접된 저탄소강 단일벽 배관 0 SAE J526 UNS G10080 / UNS G10100 냉각 압연 용접된 저탄소강 단일벽 배관 1

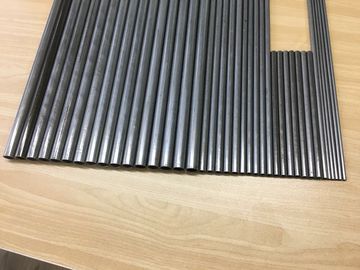

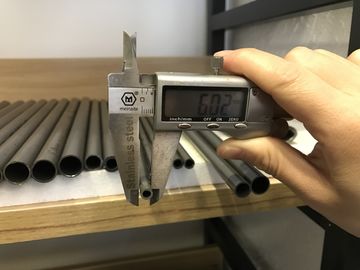

SAE J526 UNS G10080 / UNS G10100 냉각 압연 용접된 저탄소강 단일벽 배관 2 SAE J526 UNS G10080 / UNS G10100 냉각 압연 용접된 저탄소강 단일벽 배관 3

기준 표준:

SAE J409제품분석 - 열 또는 주름의 정해진 화학분석에서 허용되는 변형
SAE J514?? 수압 튜브 부착장
SAE J516?? 수압 튜브 부착장
SAE J533 튜브용 플라어
SAE J1065?? 수압 파이프 및 피팅의 압력 등급
SAE J1290자동차 수압 제동 시스템
SAE J1453 O-ring 얼굴 봉인
SAE J1677SAE 저탄소 강철 및 구리 니켈 튜브에 대한 시험 및 절차
